专利号: 2020100324504
申请人: 诸暨雅言科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

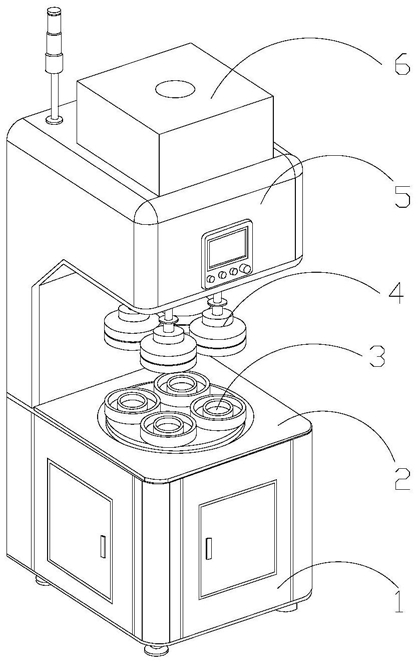

1.一种化学机械抛光机,其结构包括机箱(1)、工作台(2)、工件放置座(3)、密封抛光结构(4)、机座(5)、驱动箱(6),所述工作台(2)水平安装于机箱(1)上端,所述工件放置座(3)嵌入安装于工作台(2)内侧,所述密封抛光结构(4)位于工件放置座(3)正上方,所述密封抛光结构(4)竖直安装于机座(5)下端,所述驱动箱(6)嵌入安装于机座(5)内侧;其特征在于:所述密封抛光结构(4)包括密封结构(41)、连接座(42)、卡板(43)、旋转轴(44)、活动结构(45),所述密封结构(41)水平安装于连接座(42)下端,所述旋转轴(44)竖直安装于卡板(43)上端,所述活动结构(45)活动连接于连接座(42)上端。

2.根据权利要求1所述的一种化学机械抛光机,其特征在于:所述密封结构(41)包括限位板(411)、抛光板(412)、侧围挡(413)、密封腔(414)、限制结构(415),所述限位板(411)固定安装于活动结构(45)下端,所述抛光板(412)水平安装于限位板(411)下端,所述侧围挡(413)安装于连接座(42)下端,所述密封腔(414)设于侧围挡(413)内侧,所述限制结构(415)嵌入安装于侧围挡(413)内侧。

3.根据权利要求2所述的一种化学机械抛光机,其特征在于:所述限制结构(415)包括内槽(15a)、活动块(15b)、连杆结构(15c)、密封板(15d),所述内槽(15a)设于侧围挡(413)内侧,所述连杆结构(15c)嵌入安装于内槽(15a)上端,所述活动块(15b)设于内槽(15a)外侧,所述密封板(15d)位于活动块(15b)下端。

4.根据权利要求3所述的一种化学机械抛光机,其特征在于:所述连杆结构(15c)包括支架(c1)、连杆(c2)、弹簧(c3),所述连杆(c2)安装于支架(c1)外侧,所述弹簧(c3)设于内槽(15a)并且左端抵在连杆(c2)内侧上方,所述活动块(15b)与密封板(15d)分别安装于连杆(c2)上下两端。

5.根据权利要求4所述的一种化学机械抛光机,其特征在于:所述支架(c1)与连杆(c2)之间的活动角度为0-30度,支架(c1)与连杆(c2)相互垂直时为初始状态,所述连杆(c2)两端分别与活动块(15b)、密封板(15d)铰链连接。

6.根据权利要求3所述的一种化学机械抛光机,其特征在于:所述密封板(15d)包括板体(d1)、密封圈(d2)、通道(d3)、收集结构(d4),所述密封圈(d2)安装于板体(d1)内侧,所述通道(d3)倾斜贯穿于板体(d1)内侧并且下端与收集结构(d4)上端相连通,所述收集结构(d4)嵌入安装于内槽(15a)下端。

7.根据权利要求6所述的一种化学机械抛光机,其特征在于:所述收集结构(d4)包括收集槽(d41)、隔板(d42)、支撑块(d43)、连通口(d44),所述隔板(d42)水平安装于收集槽(d41)上端,所述支撑块(d43)竖直安装于隔板(d42)上端左侧,所述连通口(d44)贯穿于支撑块(d43)内侧。

8.根据权利要求1所述的一种化学机械抛光机,其特征在于:所述活动结构(45)包括活动轴(451)、复位弹簧(452)、轴套(453),所述复位弹簧(452)套设于活动轴(451)外侧,所述轴套(453)包裹于复位弹簧(452)外侧。
