专利号: 2020100326783
申请人: 山东赛马力动力科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

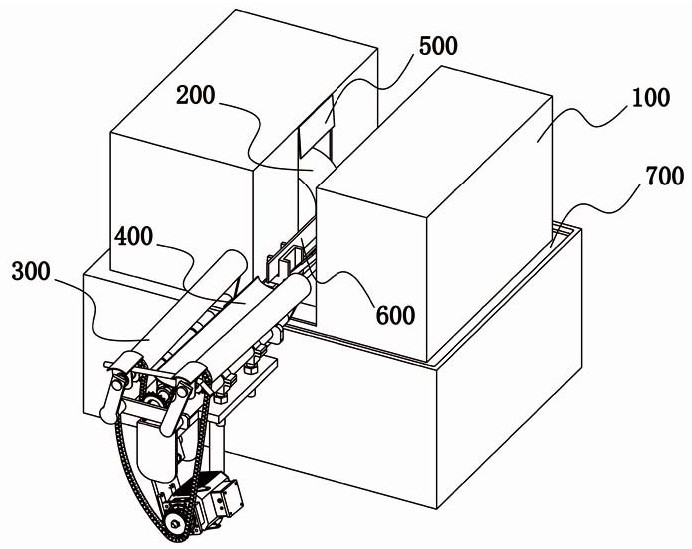

1.一种轴圈外表面抛光加工的轴承生产设备,包括机座(100)上设置的对轴圈表面进行抛光处理的抛光机构(200),向抛光机构(200)输送待抛光轴圈的进料机构,以及将抛光处理后的轴圈进行移出的出料机构,其特征在于:进料机构和/或出料机构为对辊输送机构(300),对辊输送机构(300)包括A输送辊(310)、B输送辊(320),A、B输送辊(310、320)的芯线所在的铅锤面相平行,A、B输送辊(310、320)的芯线在A铅垂面的投影呈夹角状布置,A铅垂面为与A、B输送辊(310、320)的芯线均平行的铅垂面,A、B输送辊(310、320)通过驱动机构(330)驱动同步同向转动。

2.根据权利要求1所述的轴圈外表面抛光加工的轴承生产设备,其特征在于:A、B输送辊(310、320)的芯线在A铅垂面上投影的倾斜方向相反,且两者投影的倾斜度保持一致。

3.根据权利要求1所述的轴圈外表面抛光加工的轴承生产设备,其特征在于:A、B输送辊(310、320)远离抛光机构(200)的一侧端部分别设置A、B传动齿轮(340、350),A、B传动齿轮(340、350)通过传动链与驱动机构(330)相连接,A、B传动齿轮(340、350)的的外侧设置有防护罩(360)。

4.根据权利要求3所述的轴圈外表面抛光加工的轴承生产设备,其特征在于:防护罩(360)包括A、B输送辊(310、320)端部分别设置的A、B防护罩(361、362),A、B防护罩(361、

362)为弧形板件构成,弧形板件的弧口指向A、B传动齿轮(340、350)。

5.根据权利要求4所述的轴圈外表面抛光加工的轴承生产设备,其特征在于:A、B防护罩(361、362)分别转动安装在A、B输送辊(310、320)端部,A、B防护罩(361、362)上分别设置有锁紧孔,A、B输送辊(310、320)之间设置有连接件(363),连接件(363)的两端分别插设在A、B防护罩(361、362)上的锁紧孔内。

6.根据权利要求5所述的轴圈外表面抛光加工的轴承生产设备,其特征在于,锁紧孔的孔芯线与A、B输送辊(310、320)的芯线相交状布置,连接件(363)为一杆体构成,A输送辊(310)远离抛光机构(200)的端部高度大于B输送辊(320)远离抛光机构(200)端部的的高度,杆体延伸至A防护罩(360)上锁紧孔外部的端部进行弯折处理。

7.根据权利要求1所述的轴圈外表面抛光加工的轴承生产设备,其特征在于,A、B传动齿轮(340、350)之间设置有过渡齿轮(370),A、B传动齿轮(340、350)的高度大于过渡齿轮(370)的高度,过渡齿轮(370)的下方设置有驱动齿轮,传动链围绕在A、B传动齿轮(340、

350)、过渡齿轮(370)、驱动齿轮之间,驱动齿轮与驱动机构(330)相连接。

8.根据权利要求7所述的轴圈外表面抛光加工的轴承生产设备,其特征在于,过渡齿轮(370)、驱动齿轮的芯线在A铅垂面内投影分别为投影c1、投影d1,投影c1、投影d1的芯线均呈倾斜状布置且两者的倾斜方向相反。

9.根据权利要求8所述的轴圈外表面抛光加工的轴承生产设备,其特征在于,投影c1沿着方向a呈斜向上状布置,方向a为对辊输送机构的输送方向;

A、B传动齿轮、过渡齿轮、驱动齿轮的芯线在同一水平面内投影分别为投影a、投影b、投影c2、投影d2,A传动齿轮的高度大于B传动齿轮的高度,投影a、b平行布置,投影c2、d2位于投影a、b之间,投影c2与投影a的间距沿着方向a逐渐减小,投影c2与投影a所成的夹角为a夹角,投影d2与投影a的间距沿着方向a逐渐减小,投影b与投影c1所成的夹角为b夹角,a夹角小于b夹角。

10.根据权利要求8所述的轴圈外表面抛光加工的轴承生产设备,其特征在于,还包括特征A、B、C、D、E、F、G中的一者或几者:特征A:过渡齿轮(370)的芯线沿着A、B输送辊(310、320)的外端指向内端呈斜向上状布置;

特征B:A、B传动齿轮(340、350)、过渡齿轮(370)、A、B输送辊(310、320)均安装在上支架(380)上,驱动齿轮和驱动机构(330)安装在下支架(390)上,上支架(380)和下支架(390)活动连接,上、下支架(390)之间设置有锁紧组件;

特征C:上支架(380)与机座(100)固定连接,下支架(390)通过转动配合与上支架(380)构成活动连接;

特征D:上支架(380)悬伸状安装在机座(100)上,上支架(380)远离机座(100)的端部设置有支撑腿,支撑腿设置成伸缩结构,支撑腿的底部设置滚轮;

特征E:驱动机构(330)为下支架(390)上安装的电机构成,电机的输出轴与驱动齿轮相连接;

特征F:上支架(380)包括与机座(100)固定连接的上固定支架(381)以及升降式安装在上固定支架(381)上的上活动支架(382),A、B传动齿轮(340、350)、过渡齿轮(370)和A、B输送辊(310、320)均安装在上活动支架(382)上,下支架(390)与上固定支架(381)转动配合连接;

特征G:上固定支架(381)包括固定板上设置有装配孔,上活动支架(382)上设置有升降杆,升降杆下端设置成螺纹杆状并穿过装配孔,装配孔的上、下侧分别设置与螺纹杆配合的锁紧螺母。
