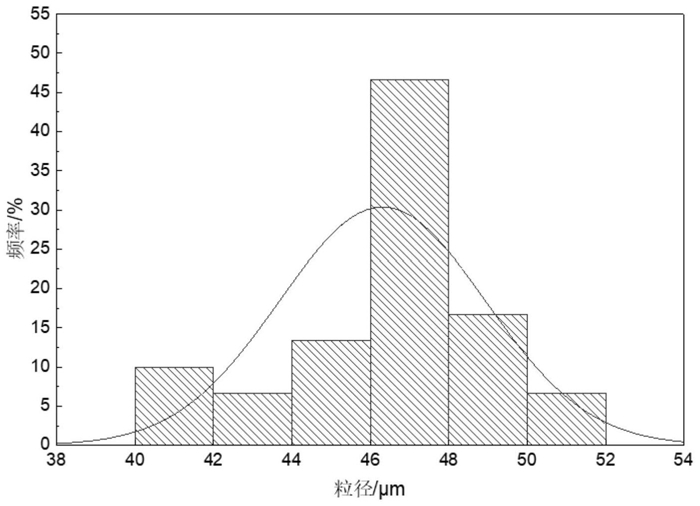

1.一种粉末冶金制备铌钛合金的方法，其特征在于，步骤1，将铌粉与钛粉混合均匀，得到混合粉末；

步骤2，将步骤1得到的混合粉末压制成生坯；

步骤3，将步骤2压制的生坯放入通有保护气体的热压烧结炉中烧结，烧结后冷却得到铌钛致密合金。

2.根据权利要求1所述的一种粉末冶金制备铌钛合金的方法，其特征在于，步骤1中所述铌粉与钛粉混合4h，其中铌粉质量占45～50％，其余为钛粉。

3.根据权利要求1所述的一种粉末冶金制备铌钛合金的方法，其特征在于，步骤2中所述混合粉末压制成生坯的条件是以40t的压力压制。

4.根据权利要求1所述的一种粉末冶金制备铌钛合金的方法，其特征在于，所述步骤3的烧结过程：先升温至900℃保温30min，然后再次升温至1200℃～1300℃并开始加压，保温

2～3h。

5.根据权利要求1所述的一种粉末冶金制备铌钛合金的方法，其特征在于，步骤3所述保护气体为氩气。

6.根据权利要求4所述的一种粉末冶金制备铌钛合金的方法，其特征在于，所述加压压力为30Mpa，保压2～3h。

7.根据权利要求1所述的一种粉末冶金制备铌钛合金的方法，其特征在于，所述步骤所述冷却方式为随炉冷却。
