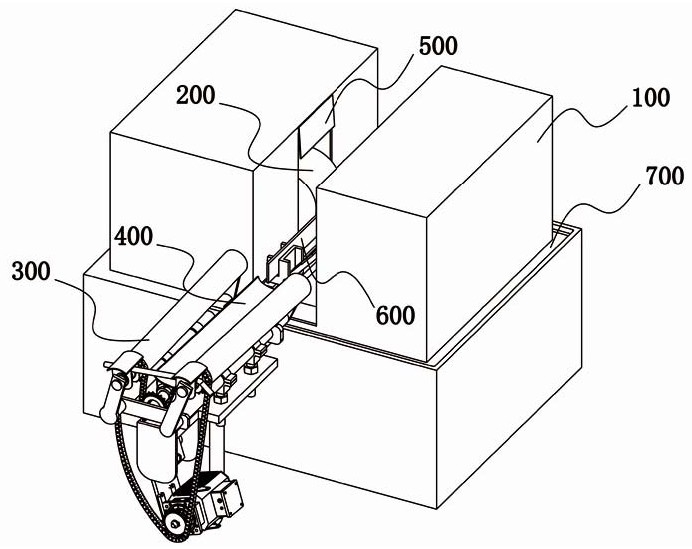

1.一种轴承抛光装置，其特征在于：包括机座（100）上相对布置的抛光辊（210）和驱动辊（220），驱动辊（220）活动安装在机座（100）上，调节机构调节驱动辊（220）与抛光辊（210）之间的间距和相对位置，抛光辊（210）和驱动辊（220）之间区域的下方设置有对轴圈进行导送的导送机构（600），导送机构（600）包括板面立状布置的导送板（610），导送板（610）的板长方向与抛光辊（210）的长度方向保持一致，导送板（610）升降式安装在机座（100）上，机座（100）上设置有对导送板（610）进行锁紧的A锁紧组件；

导送机构（600）还包括辅助导板（620），辅助导板（620）的板长方向与抛光辊（210）的长度方向保持一致，辅助板体的板面沿板宽方向呈倾斜状布置，导送板（610）、辅助导板（620）均位于轴圈的下侧；

辅助导板（620）在驱动辊（220）的两端外侧分别设置，辅助导板（620）的板面与驱动辊（220）的辊面相对应布置；

导送板（610）的上边缘设置成刀刃状；

导送板（610）的上边缘设置成楔形的刀刃状，并且构成楔形的楔面位于靠近抛光辊（210）的一侧；斜支撑件（640）的下端与导板底座（630）铰接连接，构成铰接连接的铰接轴平行于导送板（610）布置，导板底座（630）上设置有对斜支撑件（640）进行锁紧的B锁紧组件。

2.根据权利要求1所述的轴承抛光装置，其特征在于：导送板（610）安装在导板底座（630）上，导板底座（630）升降式安装在机座（100）上，A锁紧组件对导板底座（630）进行锁紧。

3.根据权利要求2所述的轴承抛光装置，其特征在于：导板底座（630）在导送板（610）的两端分别设置，导板底座（630）上设置有用于安装导送板（610）的卡槽，导送板（610）通过锁紧螺钉固定卡槽内。

4.根据权利要求3所述的轴承抛光装置，其特征在于：导板底座（630）的侧边部设置有斜支撑件（640），辅助导板（620）安装在斜支撑件（640）上。

5.根据权利要求2所述的轴承抛光装置，其特征在于：驱动辊（220）通过驱动辊活动安装座安装在机座（100）上，驱动辊活动安装座与调节机构相连接，调节机构可沿X、Y、Z方向调节驱动辊（220）的位置，所述X方向为导送板（610）的板长方向，Y方向为与X垂直布置的水平方向，Z方向为铅垂方向。

6.根据权利要求5所述的轴承抛光装置，其特征在于：辅助导板（620）沿斜支撑件（640）的身长方向滑动安装在斜支撑件（640）上，斜支撑件（640）上设置对辅助导板（620）进行锁紧的C锁紧组件。
