1.一种Mn‑Cu2O改性光催化剂的制备方法，其特征在于，包括以下步骤：步骤1：分别配制乙酸铜溶液、氢氧化钠溶液、葡萄糖溶液，所述乙酸铜溶液的浓度为

0.1‑0.5mol/L，氢氧化钠溶液浓度为1.0‑2.0mol/L，葡萄糖溶液浓度为0.1‑0.5mol/L；

步骤2：分别取步骤1所述乙酸铜溶液、氢氧化钠溶液、葡萄糖溶液，按摩尔比为4:16:1加入烧杯中搅拌混合均匀，搅拌10min；

步骤3：向步骤2的混合溶液中加入乙酸锰5‑35mg，并搅拌30min至全部溶解；

步骤4：将步骤3得到的混合液倒入反应釜中并在鼓风干燥箱中进行反应，制备Mn‑Cu2O微粒，所述鼓风干燥箱温度为120‑160℃，反应时间6‑10h；

步骤5：将步骤4得到的Mn‑Cu2O微粒进行离心，依次用去离子水和无水乙醇交替洗涤3次，并在50℃下干燥12h。

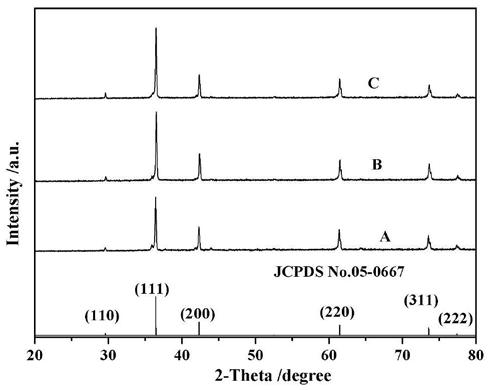

2.一种Mn‑Cu2O改性光催化剂，其特征在于，所述Mn‑Cu2O改性光催化剂采用如权利要求

1所述的一种Mn‑Cu2O改性光催化剂的制备方法制备而成。
