专利号: 2020100358939
申请人: 张舜
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

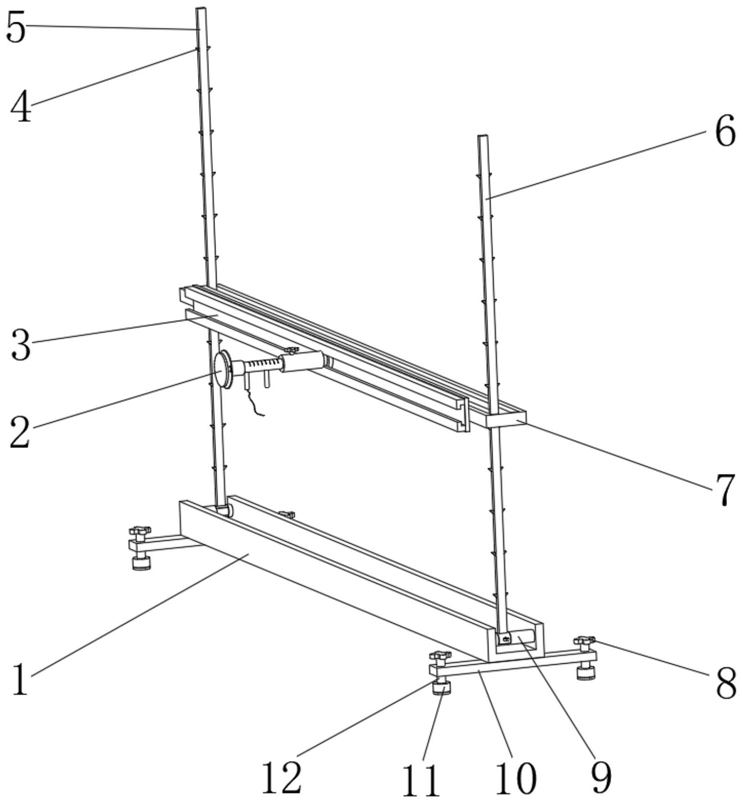

1.一种建筑工程用便携式室内墙面抹平设备,包括底座(1),其特征在于,所述底座(1)两侧内壁两端通过螺钉固定有两个对称的固定轴(9),两个所述固定轴(9)外壁分别滑动连接有两个对称的滑座(25),一个所述滑座(25)外壁焊接有第一调节杆(5),另一个所述滑座(25)外壁焊接有第二调节杆(6),所述第一调节杆(5)内壁与第二调节杆(6)内壁均滑动连接有限位齿(4),所述限位齿(4)呈三角形结构,所述第一调节杆(5)内壁和第二调节杆(6)内壁均与限位齿(4)之间焊接有弹簧;所述第一调节杆(5)外壁与第二调节杆(6)外壁均滑动连接有调节座(7),所述调节座(7)俯视呈“日”字型结构;所述调节座(7)一侧外壁通过螺钉固定有安装板(18),所述安装板(18)一侧外壁通过螺钉固定有平移滑轨(3),平移滑轨(3)内部滑动连接有抹平机构;

两个所述滑座(25)呈半弧形结构,两个滑座(25)一侧外壁均焊接有连接座(23),且连接座(23)内壁均通过螺纹连接有第一螺纹柱(27),第一螺纹柱(27)一端外壁焊接有第一旋钮(24),固定轴(9)内壁均开设有两个螺纹槽(26),两个螺纹槽(26)呈90°夹角,第一螺纹柱(27)通过螺纹连接于其中一个螺纹槽(26)内;

所述抹平机构包括抹盘(2)、电机室(14)和滑筒(20),电机室(14)内壁通过电机安装座固定有电机,电机的输出端通过同步轮和轴与抹盘(2)转动连接,电机室(14)一侧外壁焊接有滑筒(20),滑筒(20)外壁套接有套筒(19),套筒(19)一端焊接有滑块(17),滑块(17)滑动连接于平移滑轨(3)内壁;

所述套筒(19)顶部内壁通过螺纹连接有锁紧旋钮(16),所述滑筒(20)顶部外壁开设有均匀分布的刻度线(15),所述底座(1)底部内壁通过螺钉固定有气泡水准仪(28),所述电机室(14)一侧外壁通过螺钉固定有防尘盘(13),防尘盘(13)呈喇叭形结构。

2.根据权利要求1所述的一种建筑工程用便携式室内墙面抹平设备,其特征在于,所述滑筒(20)底部外壁焊接有第一握把(21),且滑筒(20)底部外壁焊接有第二握把(22),第二握把(22)内部与滑筒(20)和电机室(14)相导通。

3.根据权利要求2所述的一种建筑工程用便携式室内墙面抹平设备,其特征在于,所述底座(1)底部外壁通过螺钉固定有两个支撑架(10)。

4.根据权利要求3所述的一种建筑工程用便携式室内墙面抹平设备,其特征在于,两个所述支撑架(10)的两侧内壁均通过螺纹连接有第二螺纹柱(12),第二螺纹柱(12)顶部外壁均焊接有第二旋钮(8),第二螺纹柱(12)底部外壁均通过螺钉固定有支撑腿(11)。
