1.一种宽稳定性窄带铌酸钾钠基铁电陶瓷材料，其特征在于，所述铁电陶瓷材料的化学通式为：(1-x-y)K0.5Na0.5NbO3-y(BaNb0.5Ni0.5O3)-xLiNbO3其中0≤x≤0.08,0.01≤y≤0.1。

2.一种宽稳定性窄带铌酸钾钠基铁电陶瓷材料的制备方法，其特征在于，包括以下步骤：S1、将分析纯的无水碳酸钠，无水碳酸钾，碳酸锂，碳酸钡，氧化镍，和五氧化二铌在

180-300℃烘干处理8小时后，按化学通式(1-x-y)K0.5Na0.5NbO3-y(BaNb0.5Ni0.5O3)-xLiNbO3，其中0≤x≤0.08,0.01≤y≤0.1中的化学计量比称取上述各原料后混合，得混合物，其中，x、y表示摩尔分数；

S2、将步骤S1所得的混合物在乙醇中以钇稳定氧化锆球为媒质行星球磨24小时，粉体、钇稳定氧化锆球、乙醇质量比1:1:2，之后将混合磨料取出，80℃保温24小时烘干；

S3、将步骤S2所得的混合粉在750-850℃空气中预烧3小时后，研磨，二次球磨过筛，混合粉体、钇稳定氧化锆球、乙醇质量比1:1:2，浆料取出，80℃保温24小时烘干；

S4、将步骤S3所得的预烧过的烘干粉体过筛，加入质量分数为6％的聚乙烯醇造粒；

S5、将造粒后的粉体在300MPa的压力下压制成型；

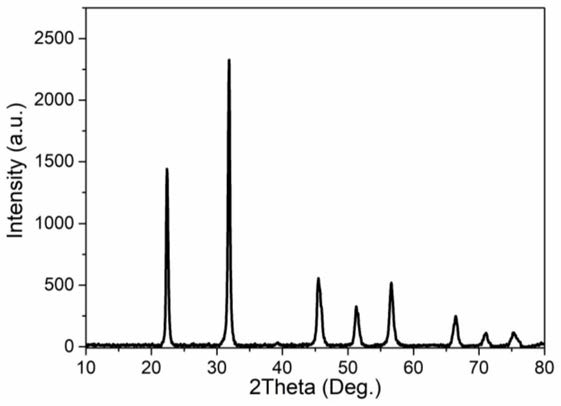

S6、将步骤S6所得的素坯放入马弗炉中以3℃每分钟的升温速率升温至550℃，保温3小时后，以5℃每分钟继续升温至900-1200℃，保温3小时，之后以3℃每分钟的速率随炉冷却，得到致密度在92％以上的陶瓷片；

S7、将步骤S6所得陶瓷片，刷高温银电极，需要在650℃下保温半小时，烧渗银电极，即得成品。

3.根据权利要求2所述的一种宽稳定性窄带铌酸钾钠基铁电陶瓷材料的制备方法，其特征在于，所述步骤S1中0.04≤x≤0.06,0.01≤y≤0.05。

4.根据权利要求3所述的一种宽稳定性窄带铌酸钾钠基铁电陶瓷材料的制备方法，其特征在于，所述步骤S1中X＝0.06,y＝0.02。
