1.一种用于喹啉类化合物选择性加氢反应的多相催化剂，其特征在于按重量百分数计，所述多相催化剂由1～10%的贵金属粒子和9～90%具有氧空位的二氧化钛组成，贵金属粒子负载于所述具有氧空位的二氧化钛上。

2. 如权利要求1所述的一种用于喹啉类化合物选择性加氢反应的多相催化剂，其特征在于所述具有氧空位的二氧化钛的制备方法为：以二氧化钛为原料，在惰性气体气氛中，于

600～1200℃温度下煅烧0.5～6 h，即得到所述具有氧空位的二氧化钛。

3.如权利要求2所述的一种用于喹啉类化合物选择性加氢反应的多相催化剂，其特征在于制备所述具有氧空位的二氧化钛的方法中，二氧化钛原料为TiO2（B），所述惰性气体为氮气。

4.如权利要求1所述的一种用于喹啉类化合物选择性加氢反应的多相催化剂，其特征在于所述多相催化剂的制备方法包括以下步骤：

1）将所述具有氧空位的二氧化钛加入到贵金属前驱体的水溶液中，搅拌混合均匀，使贵金属前驱体吸附在二氧化钛上，然后于60-80℃下加热搅拌直至水分完全挥发，得到固体混合物；

2）将步骤1）所得固体混合物置于管式炉中，通入氢气的气氛下进行焙烧，使得二氧化钛上负载的贵金属前驱体被还原成贵金属粒子，即制得所述多相催化剂。

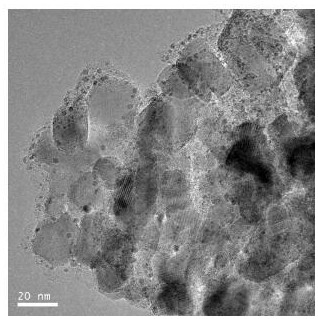

5.如权利要求1所述的一种用于喹啉类化合物选择性加氢反应的多相催化剂，其特征在于贵金属粒子为Au、Ag、Rh、Os、Ir、Ru、Pt或Pd粒子；所述贵金属粒子的粒径为1 50nm，优~选为1 15nm。

~

6.如权利要求4所述的一种用于喹啉类化合物选择性加氢反应的多相催化剂，其特征在于步骤2）中，焙烧温度为200-600℃，优选为250-500℃。

7.如权利要求1所述的多相催化剂在喹啉类化合物选择性加氢反应中的应用，其特征在于将喹啉类化合物与溶剂混合，混合后的反应液在所述多相催化剂的作用下，与氢气进行选择性加氢反应，生成氢化喹啉类化合物；其中反应温度为0～150℃，反应压力为0.1～

10MPa；所述的溶剂为水、乙醇、二氯甲烷、四氢呋喃、乙酸乙酯、二氧六环、N,N-二甲基甲酰胺、正己烷或甲苯。

8.如权利要求7所述的多相催化剂在喹啉类化合物选择性加氢反应中的应用，其特征在于所述喹啉类化合物为喹啉或取代喹啉，所述取代喹啉的苯环或吡啶环上的取代基数量为一个或多个，取代喹啉的苯环或吡啶环上的取代基为卤素、C1 C3烷氧基、羟基或苯基。

~

9.如权利要求7所述的多相催化剂在喹啉类化合物选择性加氢反应中的应用，其特征在于所述多相催化剂的质量为喹啉类化合物质量的0.1～10%。

10.根据权利要求7所述的多相催化剂在喹啉类化合物选择性加氢反应中的应用，其特征在于进行选择性加氢反应的温度为20～80℃，压力为0.1～2MPa，溶剂为水或乙醇。
