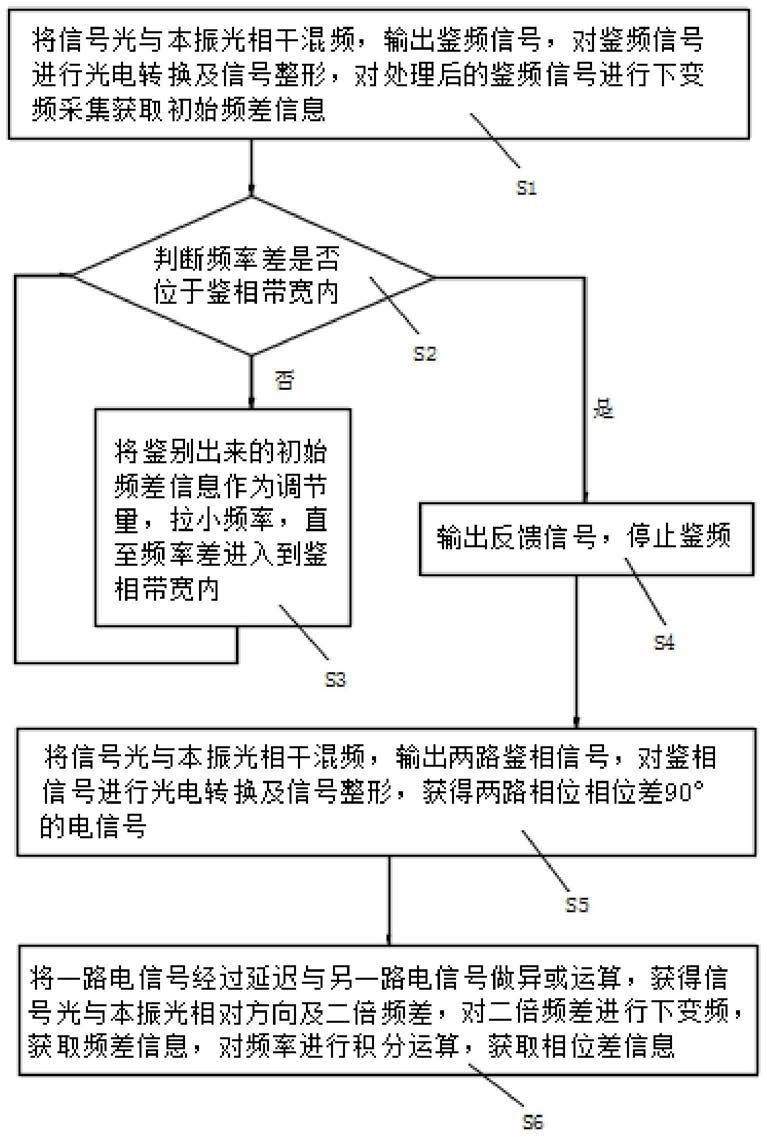

1.一种零差相干探测单元中高精度鉴频鉴相方法，其特征在于，包括以下步骤，S1：将信号光与本振光相干混频，输出鉴频信号，对鉴频信号进行光电转换及信号整形，对处理后的鉴频信号进行下变频采集获取初始频差信息，执行S2；

S2：判断频率差是否位于鉴相带宽内，若否，执行S3，若是，执行S4；

S3：将鉴别出来的初始频差信息作为调节量，拉小频率，直至频率差进入到鉴相带宽内，执行S2；

S4：输出反馈信号，停止鉴频，执行S5；

S5：将信号光与本振光相干混频，输出两路鉴相信号，对鉴相信号进行光电转换及信号整形，获得两路相位相位差90°的电信号，执行S6；

S6：将一路电信号经过延迟与另一路电信号做异或运算，获得信号光与本振光相对方向及二倍频差，对二倍频差进行下变频，获取频差信息，对频率进行积分运算，获取相位差信息。

2.根据权利要求1所述的一种零差相干探测单元中高精度鉴频鉴相方法，其特征在于，所述S1和/或S5中进行光电转换及信号整形由依次连接的平衡探测器、放大器及限幅放大器完成，信号光与本振光相干混频后的信号输出至平衡探测器。

3.根据权利要求1或2所述的一种零差相干探测单元中高精度鉴频鉴相方法，其特征在于，所述S1中使用可编程门阵列进行下变频采集获取初始频差信息。

4.根据权利要求3所述的一种零差相干探测单元中高精度鉴频鉴相方法，其特征在于，所述S4具体包括以下步骤，S41：将信号光与本振光相干混频，输出两路鉴相信号，对鉴相信号进行光电转换及信号整形，将一路电信号经过延迟与另一路电信号做异或运算，获得二倍频信号，对二倍频信号进行整形滤波，将整形滤波后的二倍频信号转换为数字信号，执行S42；

S42：可编程门阵列获取二倍频信号转换的数字信号，停止鉴频输出，执行S5。

5.根据权利要求1或2所述的一种零差相干探测单元中高精度鉴频鉴相方法，其特征在于，所述S5具体包括以下步骤，S51：将信号光和本振光进行混频，输出四路相位差0°、180°、90°、270°的混频光束，相位差0°和180°的混频光组成一路鉴相信号，相位差90°和270°的混频光组成另一路鉴相信号，执行S32；

S52：分别对两路鉴相信号进行光电转换及信号整形，获得两路相位相位差90°的电信号，执行S6。

6.一种零差相干探测单元中高精度鉴频鉴相系统，其特征在于，包括：光混频器，将信号光和本振光进行混频，输出鉴频信号，还用于将信号光和本振光进行混频，输出两路鉴相信号；

第一信号整形单元(1)，用于对鉴频信号进行光电转换及信号整形，还用于对一路鉴相信号进行光电转换及信号整形，输出第一路电信号；

第二信号整形单元(2)，用于对另一路鉴相信号进行光电转换及信号整形，输出第二路电信号；

鉴频器，用于对经第一信号整形单元(1)处理后的鉴频信号进行下变频采集获取初始频差信息；

方向判断单元(3)，用于延迟第二路信号并将第一路信号和第二路信号做异或运算，获得信号光与本振光相对方向及二倍频信号；

反馈单元(4)，用于将方向判断单元(3)输出的二倍频信号转换为数字信号，并反馈至鉴频器；

鉴相单元(5)，用于二倍频信号分频后得到频率差，并进行积分运算，获取相位差信息。

7.根据权利要求6所述的一种零差相干探测单元中高精度鉴频鉴相系统，其特征在于，所述第一信号整形单元(1)和/或第二信号整形单元(2)包括依次连接的平衡探测器、放大器及限幅放大器，所述光混频器的输出与平衡探测器的输入端连接。

8.根据权利要求6所述的一种零差相干探测单元中高精度鉴频鉴相系统，其特征在于，所述方向判断单元(3)包括延迟子单元及异或门，所述第一信号整形单元(1)的输出端与异或门的一个输入端连接，所述第二信号整形单元(2)的输出端与异或门的另一个输入端连接，所述异或门的输出端与反馈单元(4)的输入端及鉴相单元(5)的输入端连接。

9.根据权利要求8所述的一种零差相干探测单元中高精度鉴频鉴相系统，其特征在于，所述反馈单元(4)包括低通滤波器及模数转换器，所述异或门的输出端与低通滤波器的输入端连接，所述低通滤波器的输出端与模数转换器的输入端连接，所述模数转换器的输出端与鉴频器的输入端连接。

10.根据权利要求8所述的一种零差相干探测单元中高精度鉴频鉴相系统，其特征在于，所述鉴相单元(5)包括分频器及环路滤波器，所述异或门的输出端与分频器的输入端连接，所述分频器的输出端与环路滤波器的输入端连接，所述环路滤波器用于对经分频器变频后的频率进行积分，获得相位差。
