专利号: 2020100398902
申请人: 山东理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2023-10-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

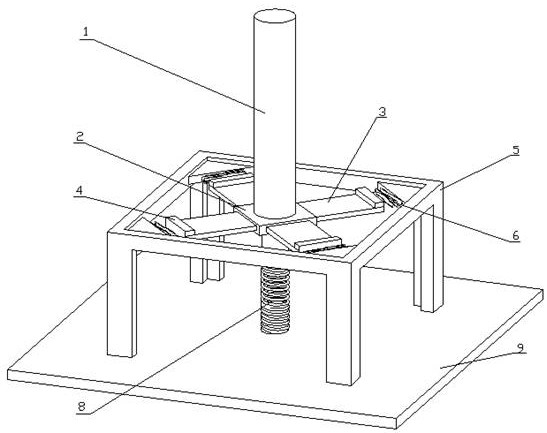

1.一种基于全风向环境激励的风致振动电磁发电装置,其特征在于:本装置由刚体,悬臂夹,若干个圆周阵列的悬臂梁,若干个永磁体,矩形固定架构,若干组线圈,圆柱销,弹簧,底板构成;以上部件可以将发电装置整体分为两个部分,刚体下部通过圆柱销和弹簧与底板上表面固定在一起,所述悬臂梁固定连接于刚体的外周,所述永磁体固定在悬臂梁末端,以此构成中心部分;矩形固定架构固定放置在底板上表面,矩形固定架构与永磁体对应位置处固定放置若干组线圈,本装置整体静止时,所述线圈与永磁体在同一水平面上,线圈与永磁体同轴,以此构成本装置外围部分。

2.依据权利1要求的一种基于全风向环境激励的风致振动电磁发电装置,其特征在于:所述刚体与圆柱销之间装设有悬臂夹,所述悬臂梁端面固定在悬臂夹侧面。

3.依据权利1要求的一种基于全风向环境激励的风致振动电磁发电装置,其特征在于:所述悬臂夹为正四边形的四口悬臂夹,所述悬臂梁的数量为4个,呈90°阵列分布。

4.依据权利3要求的一种基于全风向环境激励的风致振动电磁发电装置,其特征在于:所述矩形固定架构上平面的四角设置有加强筋,所述线圈固定放置在所述加强筋上。

5.依据权利1要求的一种基于全风向环境激励的风致振动电磁发电装置,其特征在于:所述刚体为圆柱。

6.依据权利1要求的一种基于全风向环境激励的风致振动电磁发电装置,其特征在于:弹簧围绕在圆柱销侧面,弹簧直径略大于圆柱销直径。
