1.钴铈锰复合氧化物催化剂在乙酸自热重整制氢过程中的应用，其特征在于：将50-

300mg催化剂在乙酸自热重整反应前于600-800℃、20-40ml/min的H2气氛中还原1小时，进行活化处理；随后通入乙酸/水/氧气/氮气的摩尔比＝1.0/(2.5-5.0)/(0.2-0.5)/(2.5-

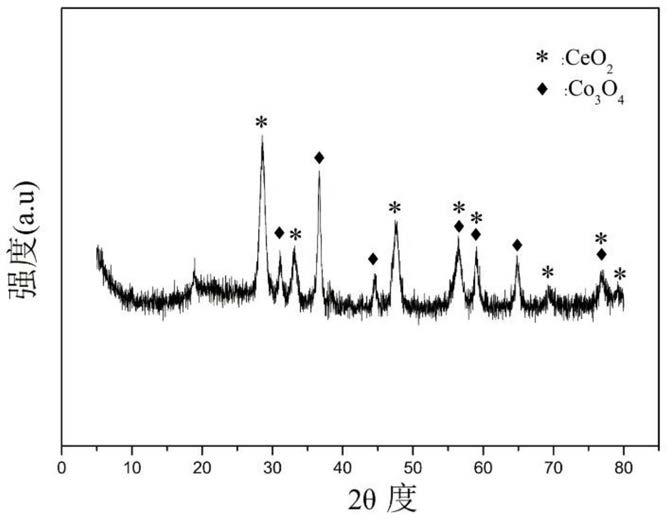

4.5)的混合气体，在催化剂床层进行乙酸自热重整反应，反应温度为500-800℃；所述催化剂由以下方法制备而成：称取一定量的硝酸钴、硝酸铈和硝酸锰，溶于去离子水配制成金属硝酸盐混合溶液；根据碳酸根和氢氧根的摩尔比为1:12-20以及金属阳离子Co、Ce、Mn的电荷总和与氢氧根的摩尔比为1:6-10称取一定量的无水碳酸钠和氢氧化钠，溶于去离子水形成沉淀剂；将两种混合溶液滴加到烧杯中不断搅拌进行共沉淀反应，滴加过程中，保持溶液pH在10.5±0.5，水浴温度65-78℃，老化14h，经抽滤、洗涤，105℃干燥12h后得到前驱体，该前驱体用管式电阻炉在650-800℃下焙烧4h，得到含Co3O4和Mn物种嵌入CeO2结构形成的介孔结构Co/Ce-Mn-Ox复合氧化物固溶体催化剂，其化学成分为(CoO1.5)a(CeO2)b(MnO)c，其中a为0.15-0.19，b为0.41-0.72，c为0.09-0.44；以氧化物计的重量百分比组成为：氧化钴为

10％，二氧化铈为60％-85％，氧化锰5.0％-30％。

2.根据权利要求1所述的钴铈锰复合氧化物催化剂在乙酸自热重整制氢过程中的应用，其特征在于：所述催化剂以氧化物的重量百分比组成为：氧化钴为10％，氧化铈为

79.4％，氧化锰为10.6％。

3.根据权利要求1所述的钴铈锰复合氧化物催化剂在乙酸自热重整制氢过程中的应用，其特征在于：所述催化剂以氧化物的重量百分比组成为：氧化钴为10％，氧化铈为85％，氧化锰为5.0％。

4.根据权利要求1所述的钴铈锰复合氧化物催化剂在乙酸自热重整制氢过程中的应用，其特征在于：所述催化剂以氧化物的重量百分比组成为：氧化钴为10％，氧化铈为60％，氧化锰为30％。
