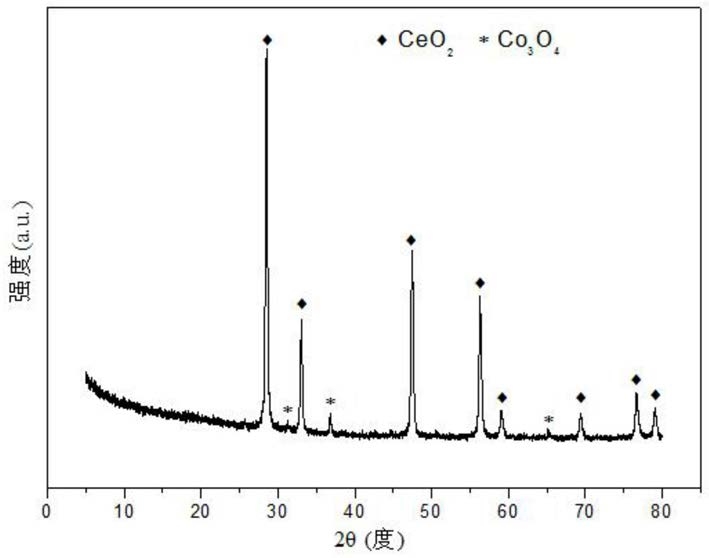

1.二氧化铈负载的锶促进钴基催化剂在乙酸自热重整制氢过程中的应用，其特征在于：将50-300mg催化剂在乙酸自热重整反应前于600-800℃、20-40ml/min的H2氛中还原1小时，进行活化处理；随后通入乙酸/水/氧气的摩尔比＝1.0/(2.5-5.0)/(0.2-0.4)的混合气体，在催化剂床层进行自热重整反应，反应温度为600-800℃；所述催化剂由以下方法制备而成：配制锶、钴、铈金属硝酸盐的混合溶液；配制柠檬酸溶液和葡萄糖溶液，将柠檬酸和葡萄糖溶液依次添加到硝酸盐混合溶液中，搅拌均匀；逐滴添加氨水(28wt.％)溶液，将混合溶液的pH值调整为约4.2，并维持搅拌1-2h后，转移至高压釜中，并置于170℃的烘箱中水热处理20h；所得混合物经抽滤、洗涤，置于105℃烘箱中干燥12h，得到催化剂前驱体；于管式炉中400℃焙烧2h，再于750℃焙烧4h，得到二氧化铈负载的介孔锶促进钴基催化剂；该催化剂以二氧化铈晶体为骨架，氧化锶为无定形态进入二氧化铈构成Sr-Ce-O固溶体，同时含有少量的四氧化三钴尖晶石物相，高度分散在固溶体上，并具有介孔结构，形成了Sr-Co-Ce-O介孔复合氧化物固溶体催化剂，其摩尔组成为(SrO)a(CoO1.5)b(CeO2)c，其中a为0.75-1.75，b为1.05-1.15，c为1.50-2.50，按照重量百分比组成为：氧化锶为13.1-34.9％，氧化钴为

14.5-15.2％，二氧化铈为49.9-72.4％，且各组分重量百分比组成之和为100％。

2.根据权利要求1所述的二氧化铈负载的锶促进钴基催化剂在乙酸自热重整制氢过程中的应用，其特征在于：所述催化剂以氧化物的重量百分比组成为：氧化锶为13.1％，氧化钴为14.5％，二氧化铈为72.4％。

3.根据权利要求1所述的二氧化铈负载的锶促进钴基催化剂在乙酸自热重整制氢过程中的应用，其特征在于：所述催化剂以氧化物的重量百分比组成为：氧化锶为23.3％，氧化钴为14.8％，二氧化铈为61.9％。

4.根据权利要求1所述的二氧化铈负载的锶促进钴基催化剂在乙酸自热重整制氢过程中的应用，其特征在于：所述催化剂以氧化物的重量百分比组成为：氧化锶为34.9％，氧化钴为15.2％，二氧化铈为49.9％。
