专利号: 202010041935X
申请人: 芜湖职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

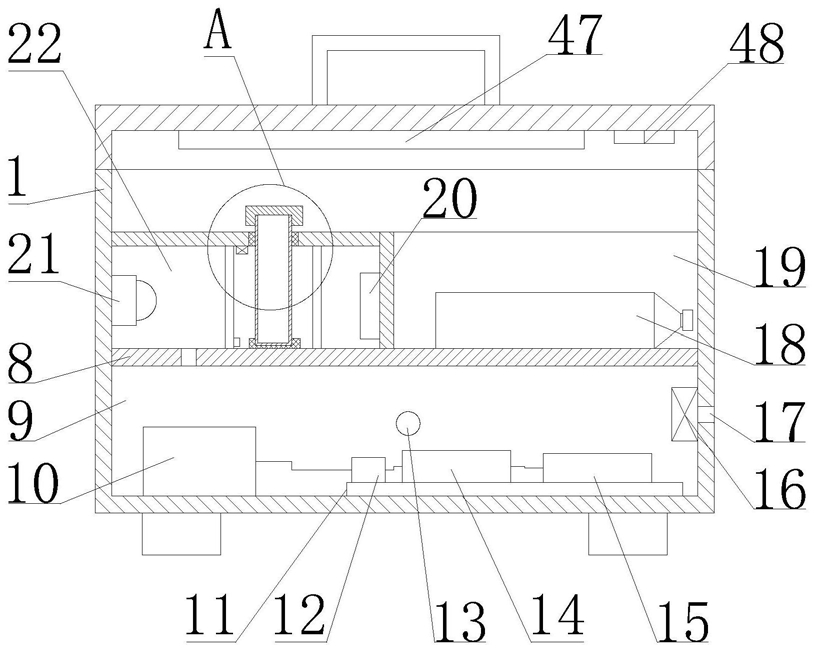

1.一种便携式食品安全检测仪,其特征在于,包括箱体(1)、端盖(2)、锁扣(4)、试样处理筒(18)、搅拌头、挤压头和检测筒(25);

箱体(1)的下端面设有多个支撑脚(7),箱体(1)内设有第一隔板(8);第一隔板(8)水平设置将箱体(1)内部分为上层的存放仓和下层的安装仓;

安装仓内设有电源(10)、电路板(11)以及设置在电路板(11)上的微处理器(14)和变压模块(12);微处理器(14)通过变压模块(12)连接电源(10);

存放仓在箱体的顶部设有开口,存放仓内设有多个容积相同的检测仓(22)、用于放置试样处理筒(18)的第一放置仓(29)、用于放置破碎头的第二放置仓(30)和用于放置挤压头的第三放置仓(31);其中,破碎头与试样处理筒(18)配合以构成用于对试样处理筒(18)内试样进行破碎的破碎组件;挤压头与试样处理筒(18)配合以构成用于对试样处理筒(18)内试样进行破碎的挤压组件;试样处理筒(18)一端的出料端(182)上设有第一密封盖(181);

每个检测仓(22)均在其上端设有用于安装夹持环(28)的第一通孔,每个检测仓(22)内均设有光电传感器(20)和照明装置(21);光电传感器(20)通信连接微处理器(14);照明装置(21)控制连接微处理器(14);

多个检测筒(25)的一端分别设有多个密封帽(27),多个检测筒(25)分别过盈穿过多个夹持环(28)伸入多个检测仓(22)内,其中,检测筒(25)、密封帽(27)、夹持环(28)和检测仓(22)一一对应;检测筒(25)为透明材质制成;

端盖(2)上设有把手(3),端盖(2)压紧箱体(1)的上端面,端盖(2)的一端转动连接箱体(1),端盖(2)的另一端通过多组锁扣(4)连接箱体(1),端盖(2)的内端面设有显示屏(47)和第一开关(48);显示屏(47)通信连接微处理器(14);第一开关(48)电性连接变压模块(12)。

2.根据权利要求1所述的一种便携式食品安全检测仪,其特征在于,挤压头包括第二密封盖(33)、手轮(34)、螺纹杆(35)、螺纹管(36)和挤压板(37);第二密封盖(33)上设有用于安装螺纹管(36)的安装孔,第二密封盖(33)螺纹配合连接试样处理筒(18)的另一端;螺纹杆(35)的一端连接手轮(34),螺纹杆(35)的另一端螺纹穿过螺纹管(36)并转动连接挤压板(37)。

3.根据权利要求1所述的一种便携式食品安全检测仪,其特征在于,破碎头包括第三密封盖(38)、外壳(39)、第二开关、第二接口(41)、驱动装置(42)、旋转轴(44)、电源线和粉碎刀(43);其中,箱体(1)上设有第一接口(6);第一接口(6)电性连接电源(10);电源线的两端分别连接第一接口(6)和第二接口(41);第二接口(41)电性连接设置在外壳(39)上的第二开关(40);第三密封盖(38)上设有第二通孔,第三密封盖(38)螺纹配合连接试样处理筒(18)的另一端;驱动装置(42)设置在第三密封盖(38)上,驱动装置(42)电性连接第二开关(40);外壳(39)罩设在驱动装置(42)外侧;

旋转轴(44)的一端连接驱动装置(42)的输出轴,旋转轴(44)的另一端穿过第二通孔;

多个粉碎刀(43)分别均匀设置在旋转轴(44)上。

4.根据权利要求2或3所述的一种便携式食品安全检测仪,其特征在于,试样处理筒(18)的底面呈多锥形。

5.根据权利要求1所述的一种便携式食品安全检测仪,其特征在于,箱体(1)上设有充电接口(5);充电接口(5)电性连接电源(10)。

6.根据权利要求1所述的一种便携式食品安全检测仪,其特征在于,包括吹风装置(16);其中,安装仓(9)在箱体(1)上设有进气孔(17)和排气孔(13);吹风装置(16)的进气端连接进气孔(17);其中安装仓(9)分别与多个检测仓(22)连通。

7.根据权利要求1所述的一种便携式食品安全检测仪,其特征在于,包括继电器(15)和多个用于发出红光或绿光的指示灯(32);多个指示灯(32)分别设置在多个检测仓(22)的外端面上,多个指示灯(32)分别通过继电器(15)连接微处理器(14);继电器(15)设置在电路板(11)上。

8.根据权利要求1所述的一种便携式食品安全检测仪,其特征在于,每个检测仓(22)内均设有多个透明板(23);多个透明板(23)和检测仓(22)内壁形成加热仓(24);其中,第一通孔与加热仓连通;加热仓内设有温度传感器(26)和加热器;温度传感器与微处理器(14)通信连接;加热器控制连接微处理器。

9.根据权利要求8所述的一种便携式食品安全检测仪,其特征在于,加热仓远离第一通孔的端面上设有安装块;安装块上设有用于容纳试样处理筒(18)的限位槽。

10.根据权利要求1所述的一种便携式食品安全检测仪,其特征在于,支撑脚(7)选用橡胶材质制成,支撑脚(7)的下端面设有防滑纹。
