专利号: 2020100421631
申请人: 诸暨迅超工业设计有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-11-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

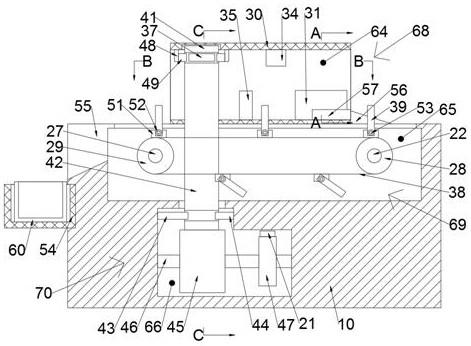

1.一种对商品自动扫描条形码的设备,包括机体,其特征在于:所述机体中设有输送腔,所述输送腔下侧设有回转腔,所述机体上侧面固设有扫码罩壳,所述扫码罩壳中设有扫描腔,所述输送腔后侧设有传动腔,所述扫描腔中设有扫描商品的扫描装置;所述扫描装置包括固定安装分别在所述扫描腔前后侧壁的固定块,每个所述固定块上固设有斜扫描器,所述扫描腔左右侧壁分别固设有支撑斜板,每个所述支撑斜板中固设有玻璃板,所述扫描腔下侧壁固设有扫描台,所述扫描台右侧固设有输送斜块,所述扫描腔上侧壁固设有上扫描器,所述扫描腔后侧壁固设有后扫描器,所述扫描腔前侧壁固设有前扫描器;所述输送腔中设有推动商品移动的传送装置,所述回转腔设有转动扫描器的回转装置;所述回转装置包括固定安装在所述传动腔上侧壁的主电机,所述主电机动力连接有电机轴,所述电机轴上固设有第一带轮,所述传动腔上侧壁转动连接有第一转轴,所述第一转轴中固设有第二带轮,所述第二带轮与所述第一带轮之间连接有传动皮带,所述第一转轴上侧固设有传动蜗杆,所述第一转轴下侧固设有第一锥齿轮,所述传动腔右侧壁转动连接有第二转轴,所述第二转轴右侧固设有与所述第一锥齿轮啮合的第二锥齿轮,所述第二转轴左侧固设有第一齿轮,所述传动腔后侧壁转动连接有第四转轴,所述第四转轴上固设有与所述传动蜗杆啮合的传动蜗轮,所述第四转轴后侧固设有第二齿轮;所述回转腔左右侧壁转动连接有第六转轴,所述第六转轴右侧固设有与所述第一齿轮啮合的第七齿轮,所述第六转轴左侧固设有第四齿轮,所述回转腔左侧壁固设有定位长杆,所述回转腔右侧壁固设有定位短杆,所述定位长杆与所述定位短杆之间滑动连接有旋转环,所述扫描腔上侧壁固设有两个悬挂杆,每个所述悬挂杆上固设有定位块,两个所述定位块之间滑动连接有所述旋转环,所述扫描腔前后侧壁分别固设有两个侧悬挂杆,每个所述侧悬挂杆上固设有侧固定块,左右对称的两个所述侧固定块之间滑动连接有所述旋转环,所述旋转环上固设有与所述第四齿轮啮合的旋转齿轮,所述旋转环上侧固设有旋转扫描器;所述传送装置包括转动安装在所述传动腔后侧壁的第三转轴,所述第三转轴后侧固设有与所述第二齿轮啮合的第三齿轮,所述第三转轴前侧固设有第三带轮,所述输送腔后侧壁转动连接有第五转轴,所述第五转轴上固设有第四带轮,所述第四带轮与所述第三带轮之间连接有输送带,所述输送带上固设有五个输送块,每个所述输送块上转动连接有转动轮,所述输送块与所述转动轮之间连接有转动扭簧,所述转动轮上固设有输送杆,所述机体上侧与所述扫描腔下侧壁设有使所述输送杆通过的输送槽,所述机体左侧设有掉落台,所述机体左侧面固设有存储台,所述存储台中固设有储料容器。
