专利号: 2020100421932
申请人: 东阳罗素电子科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-11-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

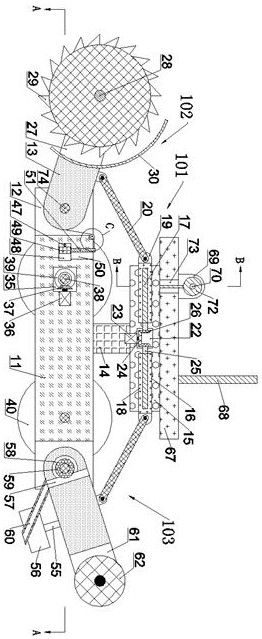

1.一种电缆水下高效铺设机,包括机体,所述机体上设有抬升装置,其特征在于:所述抬升装置包括左右对称的设于所述机体左右两端的翻转槽,所述翻转槽前后壁之间可转动的设有第一转轴,所述第一转轴上可转动的设有一端延伸至外的翻转臂,所述机体上端面中心固定设有第一支撑块,所述第一支撑块上端固定设有固定块,所述固定块左右两端对称地设有开口方向相反的滑杆腔,所述滑杆腔内可左右滑动的设有滑杆,所述滑杆的一端伸出所述滑杆腔且设有连接槽,所述连接槽前后壁之间可转动的设有连杆,所述连杆的下端可转动的连接于所述翻转臂的上端面,所述机体的左侧设有驱动装置,所述驱动装置包括设于左侧的所述翻转臂左端的转盘腔,所述转盘腔前后壁之间可转动的设有第三转轴,所述第三转轴上固定设有开沟圆盘,所述转盘腔右壁固定设有挡泥板,所述机体右侧设有电缆铺埋装置,所述电缆铺埋装置包括对称且固定设于右侧的所述翻转臂前后端面的固定杆,所述固定杆下端固定设有右端向着中心位置倾斜的覆土板,右侧的所述翻转臂右端设有滚筒腔,所述滚筒腔前后壁之间可转动的设有滚筒。

2.如权利要求1所述的一种电缆水下高效铺设机,其特征在于:所述抬升装置包括可转动的设于所述滑杆腔远离开口一侧内壁的螺杆,所述滑杆螺纹连接于所述螺杆,所述滑杆腔之间设有第一齿轮腔,所述第一齿轮腔下壁内固定设有第一电机,所述第一电机上端动力连接有第一斜齿轮,所述第一齿轮腔左右壁内且与所述螺杆同一高度位置可转动的设有第二转轴,所述第二转轴相对的一端固定设有啮合于所述第一斜齿轮的第二斜齿轮,所述第二转轴相反的一端延伸至同侧的所述滑杆腔内且固定连接于所述螺杆。

3.如权利要求1所述的一种电缆水下高效铺设机,其特征在于:所述驱动装置包括对称设于所述转盘腔前后壁内的第一传动腔,所述第三转轴前后两端延伸至所述第一传动腔内且固定设有第一链轮,左侧的所述第一转轴从所述第一传动腔的右侧穿过且于所述第一传动腔内固定设有第二链轮,所述第一链轮与所述第二链轮之间绕设有滚子链。

4.如权利要求1所述的一种电缆水下高效铺设机,其特征在于:左侧的所述翻转槽右壁内设有第二齿轮腔,所述第二齿轮腔右壁内固定设有第二电机,所述第二电机左端固定动力连接有第三斜齿轮,所述第二齿轮腔前后壁之间可转动的设有第四转轴,所述第四转轴上固定设有啮合于所述第三斜齿轮的第四斜齿轮,左侧的所述翻转槽和所述第二齿轮腔的前后壁内设有第二传动腔,左侧的所述第一转轴前后两端延伸至所述第二传动腔内且固定设有第一齿轮,所述第四转轴的前后两端延伸至所述第二传动腔内且固定设有第二齿轮,左侧的所述翻转槽和所述第二齿轮腔之间设有连通于前后两侧的所述第二传动腔的滑块腔,所述滑块腔内前后对称且可前后滑动的设有滑块,所述滑块一端延伸至所述第二传动腔内且可转动的设有第三齿轮,所述滑块之间固定连接有弹簧,所述滑块处于相近一侧的极限位置时,所述第三齿轮啮合于所述第一齿轮和所述第二齿轮,所述滑块处于相远离一侧的极限位置时,所述第三齿轮与所述第一齿轮和所述第二齿轮脱离啮合。

5.如权利要求4所述的一种电缆水下高效铺设机,其特征在于:所述滑块腔右壁连通设有抵块腔,所述抵块腔内可左右滑动的设有可左滑至所述滑块腔内的抵块,所述滑块腔和所述抵块腔的上壁连通设有槽口,是槽口内可左右滑动的设有上端延伸至外的拉杆,所述拉杆下端固定连接于所述抵块上端面,所述机体左上角且于所述槽口的左侧设有滑轮腔,所述滑轮腔前后壁之间可转动的设有滑轮,所述拉杆上端与左侧的所述翻转臂右端之间固定连接有绕过所述滑轮的拉线。

6.如权利要求1所述的一种电缆水下高效铺设机,其特征在于:所述电缆输送装置包括上下贯穿的设于右侧的所述翻转臂的电缆通道,所述电缆通道左壁连通设有滚轮腔,右侧的所述第一转轴从所述滚轮腔内穿过且固定设有右端伸至所述电缆通道内的滚轮,右侧的所述翻转臂下端面固定设有连通于所述电缆通道的导管,所述导管下端向右倾斜延伸至所述覆土板之间。

7.如权利要求1所述的一种电缆水下高效铺设机,其特征在于:右侧的所述翻转槽前后壁内对称的设有第三传动腔,右侧的所述第一转轴前后两端延伸至所述第三传动腔内且固定设有第四齿轮,右侧的所述翻转槽左壁内可转动的设有前后两端延伸至所述第三传动腔内的第五转轴,所述第五转轴于所述第三传动腔内固定设有啮合于所述第四齿轮的第五齿轮,所述第四转轴和所述第五转轴的前后两端延伸至外且固定设有地轮。

8.如权利要求1所述的一种电缆水下高效铺设机,其特征在于:所述固定块上方设有浮板,所述浮板上端面左侧前后对称且固定设有第二支撑块,所述第二支撑块之间可转动的设有第六转轴,前侧的所述第二支撑块后端面内固定设有第三电机,所述第六转轴前端动力连接于所述第三电机,所述第六转轴上绕设有绳索,所述浮板于所述第二支撑块之间上下贯穿的设有通孔,所述绳索的一端穿过所述通孔且固定连接于所述固定块的上端面,所述浮板上端面右端固定设有固定轴,所述固定轴用于放置电缆线卷。
