1.一种球形胶体晶体微腔的制备方法，其特征在于，包括如下步骤：S1、将光纤的一端处理成球形S101、截取一段光纤，对该段光纤的一端进行预处理，使其干净、无树脂涂层且端面平整；

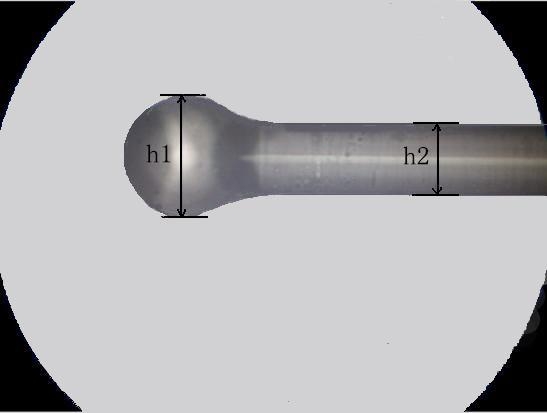

S102、将光纤经预处理的一端置于光纤熔焊机内，使光纤熔焊机的电极多次间隔放电，产生电弧，即得到该端呈球形的光纤，所述球形的直径为150 300μm；

~

S2、以光纤的球形部位为基底，采用自组装方法在球形部位制备胶体晶体S201、先用超声波对光纤的球形部位进行超声处理并干燥；

S202、将浓度为30%的过氧化氢和浓度为98%的浓硫酸按照（6 8）：（2 4）的体积比配制~ ~

成混合液，将光纤的球形部位置于装有混合液的容器中，再将容器置于干燥箱内进行干燥以增加球形部位的亲水性，然后取出光纤并清洗干燥；

S203、将聚苯乙烯或聚甲基丙烯酸甲酯与纯净水混合配制成质量分数为0.1 10%的悬~

浊液，经超声振荡后形成胶体悬浊液；将光纤以球形部位朝上的状态悬置于装有胶体悬浊液的密封容器中，再将密封容器置于恒温干燥箱中干燥充分，使光纤的球形部位包覆胶体晶体；

S3、对光纤整体进行化学腐蚀，得到球形胶体晶体微腔将氢氟酸和氟化铵按照（2 4）：（6 8）的质量比配制成混合溶液，然后将光纤置于该混~ ~

合溶液中使光纤完全腐蚀，即得到球形胶体晶体微腔。

2.根据权利要求1所述的一种球形胶体晶体微腔的制备方法，其特征在于：步骤S101中，对光纤的一端进行预处理的具体方法为：先用光纤钳除去光纤一端的3 5cm长的树脂涂~

层，然后用蘸过酒精的无尘纸擦拭光纤，再用光纤切割刀切割光纤，即得到一端干净、无树脂涂层且端面平整的光纤。

3.根据权利要求1所述的一种球形胶体晶体微腔的制备方法，其特征在于：步骤S102中，放电次数为3 8次，每次放电时间间隔为10s。

~

4.根据权利要求1所述的一种球形胶体晶体微腔的制备方法，其特征在于：步骤S202中，干燥温度为70 90℃，时间为3 5h。

~ ~

5.根据权利要求1所述的一种球形胶体晶体微腔的制备方法，其特征在于：步骤S203中，聚苯乙烯或聚甲基丙烯酸甲酯的粒度为100 700nm，均匀度小于2%。

~

6.根据权利要求1所述的一种球形胶体晶体微腔的制备方法，其特征在于：步骤S203中，所述的密封容器为带橡皮塞的玻璃管，将光纤远离球形部位的一端插在橡皮塞内，拧紧橡皮塞使光纤的球形部位悬置于玻璃管的胶体悬浊液中，然后再倒置玻璃管以使光纤的球形部位朝上。

7.根据权利要求1所述的一种球形胶体晶体微腔的制备方法，其特征在于：步骤S203中，干燥温度为40 60℃，时间为4 6h，恒温干燥结束后，将光纤在恒温干燥箱内静置10h后~ ~

再取出，使光纤的球形部位包覆胶体晶体。

8.一种球形胶体晶体微腔，其特征在于，其是利用权利要求1所述的方法制备的。
