专利号: 2020100436675
申请人: 东北电力大学
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

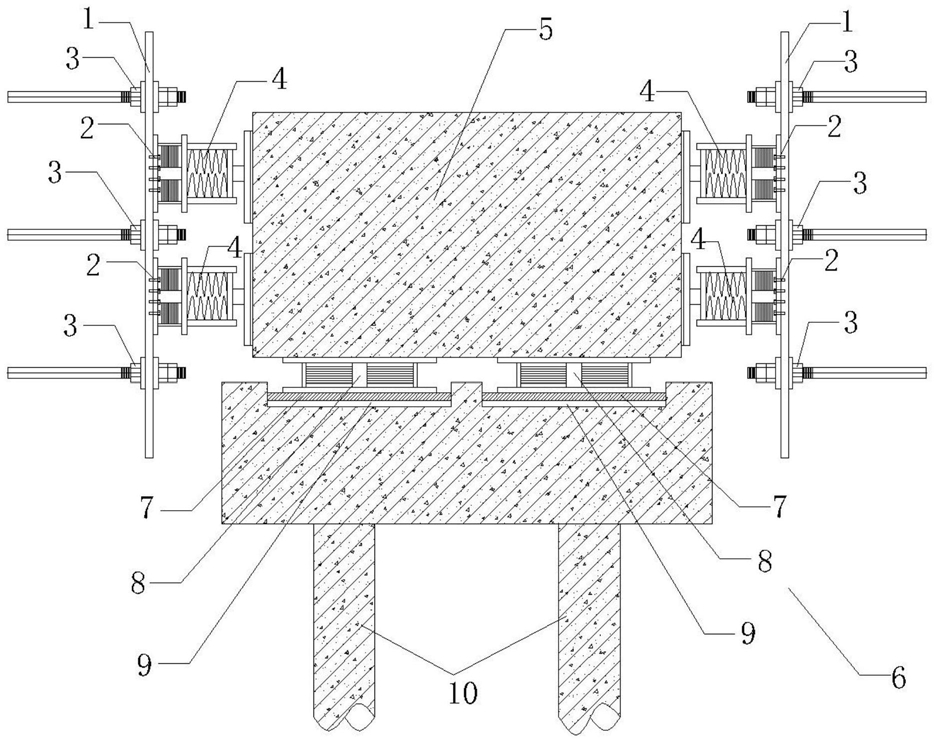

1.一种具有减隔震功能的分离式基础,其特征在于,包括上部基础、下部基础及侧面支护,所述下部基础位于上部基础的正下方,其通过第一隔震支座连接上部基础,所述隔震支座用于支撑上部基础并吸收水平和竖向荷载;所述侧面支护包括围绕在上部基础周向的侧板和多个缓冲支座,所述侧板依次通过缓冲支座、第二隔震支座连接上部基础侧面,所述缓冲支座和第二隔震支座对上部基础侧面进行支撑,用于吸收上部基础的水平方向的拉压应力。

2.如权利要求1所述的具有减隔震功能的分离式基础,其特征在于,所述下部基础的顶部支撑面上设有多个凹槽,每个凹槽均对应配合有一个第一隔震支座,所述凹槽内从下到上依次设有第一垫板和第二垫板,所述第一隔震支座位于第二垫板与上部基础之间。

3.如权利要求2所述的具有减隔震功能的分离式基础,其特征在于,所述第一隔震支座和第二隔震支座结构相同,隔震支座包括相对呈间隔设置的顶板和底板,所述顶板连接上部基础,底板连接下部基础,所述顶板和底板之间连接有铅芯和连接筒,所述连接筒套设在铅芯外部,共同对顶板进行支撑。

4.如权利去3所述的具有减隔震功能的分离式基础,其特征在于,所述连接筒与铅芯之间共同构成一个密闭空腔,所述空腔内设有沿铅芯轴向依次间隔叠加的多层钢板和多层橡胶板,配合铅芯共同形成隔震结构。

5.如权利要求1所述的具有减隔震功能的分离式基础,其特征在于,所述缓冲支座一端通过螺栓板固定在侧板上,另一端与上部基础侧面连接。

6.如权利要求5所述的具有减隔震功能的分离式基础,其特征在于,所述缓冲支座包括一端固定在螺栓板上的套筒,所述套筒内部配合有沿其内壁滑动的滑块,所述滑块的一侧通过弹簧连接螺栓板,另一侧通过连杆连接支撑板,所述支撑板通过橡胶垫抵压在上部基础侧面上;所述滑块接收上部基础施加在支撑板上的推力,从而对弹簧进行压缩,约束上部基础在水平方向上的运动。

7.如权利要求6所述的具有减隔震功能的分离式基础,其特征在于,所述滑块与螺栓板之间连接有多个轴线平行设置的弹簧,共同作用于支撑板形成约束。

8.如权利要求1所述的具有减隔震功能的分离式基础,其特征在于,所述侧板上安装有栓锚,所述栓锚用于配合土体将侧板固定。

9.如权利要求8所述的具有减隔震功能的分离式基础,其特征在于,所述上部基础呈长方体形状,多个缓冲支座分为两组,分别对称设置在上部基体的两对相对侧面上,所述上部基体的顶部用于连接外部建筑。

10.如权利要求1所述的具有减震功能的分离式基础,其特征在于,所述下部基体的下部还设有桩基,用于稳定下部基础。
