1.一种合成聚丙烯腈共聚物的方法，包括以下步骤：

混合 将固态水溶性引发剂和固态共聚单体加入到由有机溶剂和去离子水组成的混合溶剂中，然后再向所述混合溶剂中加入丙烯腈主单体和液态共聚单体并混合均匀，得到待聚合溶液；其中，所述混合溶剂中含有的去离子水的质量分数大于0%小于10%；

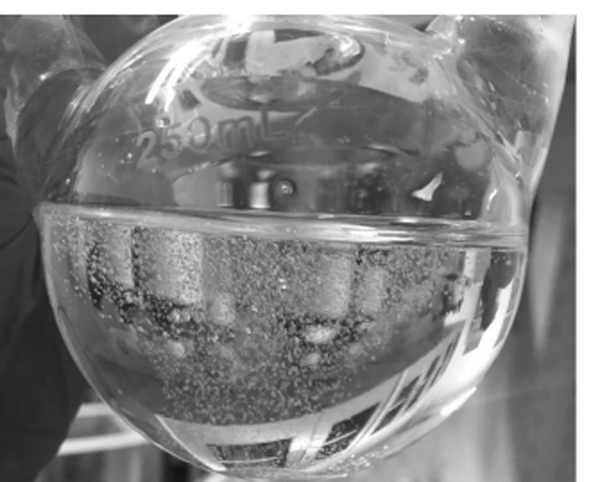

聚合 将所述待聚合溶液置于50℃～70℃恒温水浴中进行磁力搅拌发生聚合反应，得到均匀透明黏稠液体；

后处理 对所述均匀透明黏稠液体依次进行压膜、浸泡洗涤、烘干处理得到聚丙烯腈共聚物；

其中，所述固态水溶性引发剂为过硫酸铵或偶氮二异丁基脒盐酸盐；所述固态共聚单体为衣康酸或丙烯酰胺；所述有机溶剂为二甲基甲酰胺、二甲基亚砜中的一种或两者的混合；所述液态共聚物单体为丙烯酸、丙烯酸甲酯、甲基丙烯酸甲酯中的一种或几种的混合。

2.根据权利要求1所述的一种合成聚丙烯腈共聚物的方法，其特征在于，所述固态水溶性引发剂的质量占由所述固态共聚单体、所述液态共聚单体和所述丙烯腈主单体组成的总单体质量的0.3%～1.5%。

3.根据权利要求2所述的一种合成聚丙烯腈共聚物的方法，其特征在于，所述固态共聚单体的质量与所述液态共聚单体的质量与所述丙烯腈主单体的质量加上所述固态水溶性引发剂的质量，四者质量之和占所述待聚合溶液质量的15%～30%。

4. 根据权利要求3所述的一种合成聚丙烯腈共聚物的方法，其特征在于，所述磁力搅拌速率为200 r/min～500 r/min，所述烘干处理的温度为50℃～60℃，所述烘干处理的干燥时间1h～2h。

5.根据权利要求4所述的一种合成聚丙烯腈共聚物的方法，其特征在于，在所述聚合步骤中，在惰性气体保护下将所述待聚合溶液置于50℃～70℃恒温水浴中进行磁力搅拌发生聚合反应的时间为1h～3h。
