1.有机生活垃圾衍生炭气凝胶复合电极材料的制备方法，其特征在于：包括以下步骤：

1）有机垃圾的固体物提取：a、将有机生活垃圾置于50 55°C的密闭环境中发酵7 10天；

~ ~

b、取发酵后的有机生活垃圾置于反应釜中，并向反应釜中添加去离子水，使反应釜中的固液比为1:5 3:1；

~

c、将反应釜密闭，进行水热，水热反应的温度是160 180°C，水热反应的时间是10‑14小~

时；

d、将反应产物进行固液分离，所得固体置于去离子水中透析，透析的时间为2‑3天，每隔2 4小时换水一次；

~

2）炭气凝胶的制备：

a、将透析后的固体取出，冷冻干燥，冷冻干燥的时间是40 50小时；

~

b、将冷干后的材料置于管式炉中，在氩气或氮气的惰性氛围下碳化，碳化的温度是

800°C，碳化的时间是2‑4小时；

c、将高温碳化后的炭气凝胶进行刻蚀扩孔；

d、将刻蚀后的炭气凝胶烘干，研磨备用；

3）复合材料的制备：

使用溶剂热法将ZIF‑67转变为LDH中空纳米笼，引入的配位二价金属离子和ZIF‑67的摩尔比是1:3 3:1，同时在转变过程中，向反应体系中按照炭气凝胶和LDH的质量比为1:10~ ~

4:1加入炭气凝胶。

2.根据权利要求1所述的有机生活垃圾衍生炭气凝胶复合电极材料的制备方法，其特征在于：包括以下步骤：所述步骤3）中，ZIF‑67转变为LDH中空纳米笼的过程所使用的溶剂是乙醇，反应的温度为80‑90°C，反应时间为8‑10小时。

3.根据权利要求1或2所述的有机生活垃圾衍生炭气凝胶复合电极材料的制备方法，其特征在于：包括以下步骤：所述步骤2）c中，刻蚀剂是1 mol/L的磷酸或质量比为3:1 1:3的~

硫酸和盐酸的混酸。

4.根据权利要求3所述的有机生活垃圾衍生炭气凝胶复合电极材料的制备方法，其特征在于：包括以下步骤：步骤3）中，采用硝酸钴和二甲基咪唑为原料，使用溶液法制备ZIF‑

67；ZIF‑67转变为中空LDH纳米笼时，配位二价金属离子是Ni、Mg或Zn。

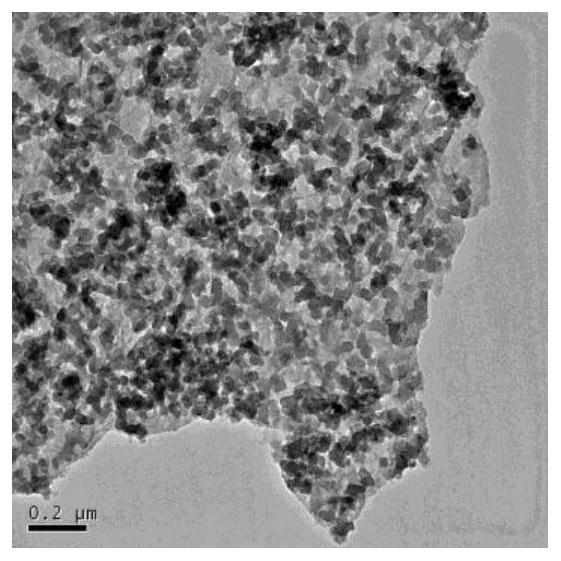

5.如权利要求1所述的制备方法制得的有机生活垃圾衍生炭气凝胶复合电极材料。
