专利号: 2020100472879
申请人: 广西大学
专利类型:发明专利
专利状态:已下证
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种增益型钙钛矿光电探测器,其特征在于,所述增益型钙钛矿光电探测器由依次层叠设置的衬底、阳极、空穴阻挡层、钙钛矿层、电子传输层和阴极组成;衬底和阳极均由透明材料制成,钙钛矿层的材料的化学式为CH3NH3PbI3。

2.如权利要求1所述的增益型钙钛矿光电探测器,其特征在于,所述衬底为玻璃衬底;

阳极材料为ITO导电玻璃或FTO导电玻璃。

3.如权利要求1所述的增益型钙钛矿光电探测器,其特征在于,所述空穴阻挡层材料为C60、C70、C60衍生物、C70衍生物、双富勒烯或双富勒烯衍生物中的任意一种。

4.如权利要求1所述的增益型钙钛矿光电探测器,其特征在于,所述电子传输层材料为C60、C70、C60衍生物、C70衍生物、双富勒烯或双富勒烯衍生物中的任意一种。

5.如权利要求1所述的增益型钙钛矿光电探测器,其特征在于,所述阴极为Al、Ag、Cu或Ca中的一种或多种。

6.如权利要求1所述的增益型钙钛矿光电探测器,其特征在于,所述电子传输层与阴极之间还可加入修饰层,修饰层材料为LiF。

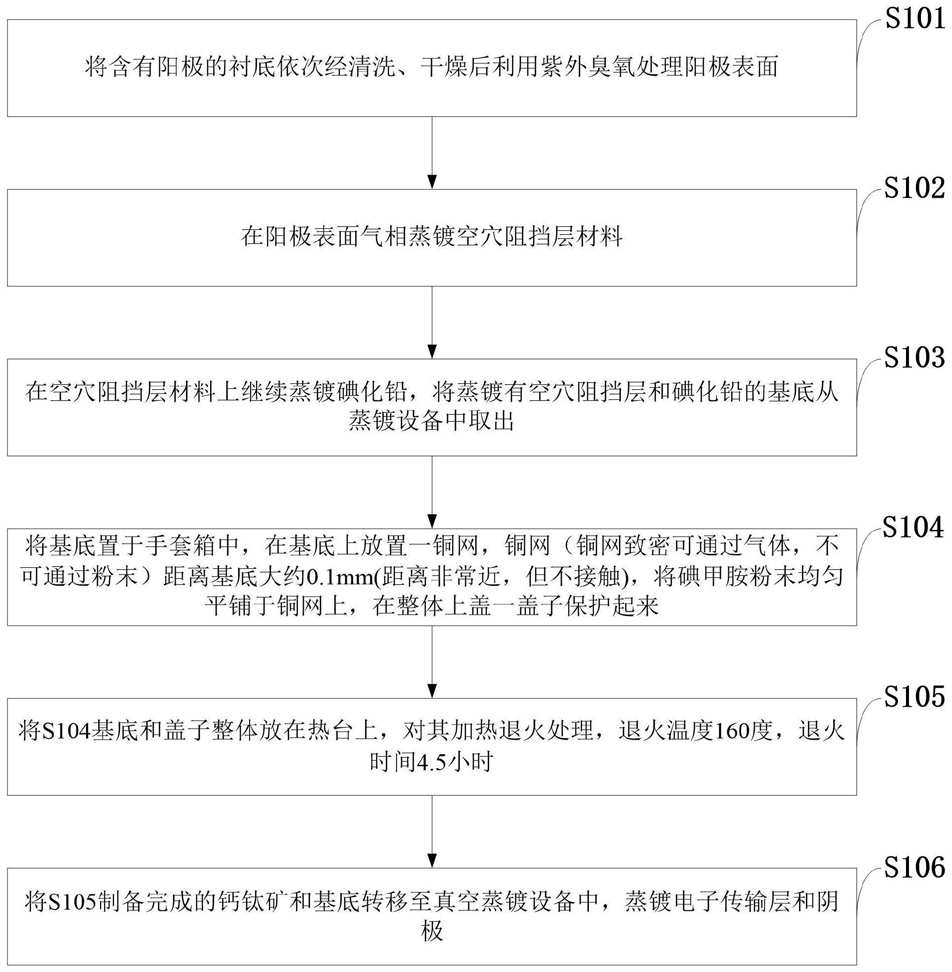

7.一种如权利要求1所述增益型钙钛矿光电探测器的制备方法,其特征在于,所述增益型钙钛矿光电探测器的制备方法包括以下步骤:第一步,将含有阳极的衬底依次经清洗、干燥后利用紫外臭氧处理阳极表面;

第二步,在阳极表面气相蒸镀空穴阻挡层材料;

第三步,在空穴阻挡层材料上继续蒸镀碘化铅,将蒸镀有空穴阻挡层和碘化铅的基底从蒸镀设备中取出;

第四步,将基底置于手套箱中,在基底上放置一铜网,铜网距离基底0.1mm,将碘甲胺粉末均匀平铺于铜网上;

第五步,将基底和盖子整体放在热台上,加热退火处理;

第六步,将制备完成的钙钛矿和基底转移至真空蒸镀设备中,蒸镀电子传输层和阴极。

8.如权利要求7所述的增益型钙钛矿光电探测器的制备方法,其特征在于,所述第五步中退火温度160℃,退火时间4.5小时。

9.如权利要求7所述的增益型钙钛矿光电探测器的制备方法,其特征在于,所述第二步、第三步和第六步中真空蒸镀时,控制真空蒸镀机内的气压小于5×10-4Pa。

10.一种如权利要求1~6任意一项所述增益型钙钛矿光电探测器在光通讯中的应用。
