1.一种离子液体调控的菊花状Pd纳米粒子的制备方法，其特征在于：包括以下步骤：（1）将氯化1-十四烷基-3-基咪唑溶于去离子水中得到摩尔浓度为0.5mol/L的氯化1-十四烷基-3-甲基咪唑离子液体；

（2）向步骤（1）得到的氯化1-十四烷基-3-甲基咪唑离子液体中加入Pd前驱体溶液，混合均匀；

（3）向步骤（2）得到的混合液中加入还原剂维生素C进行反应；

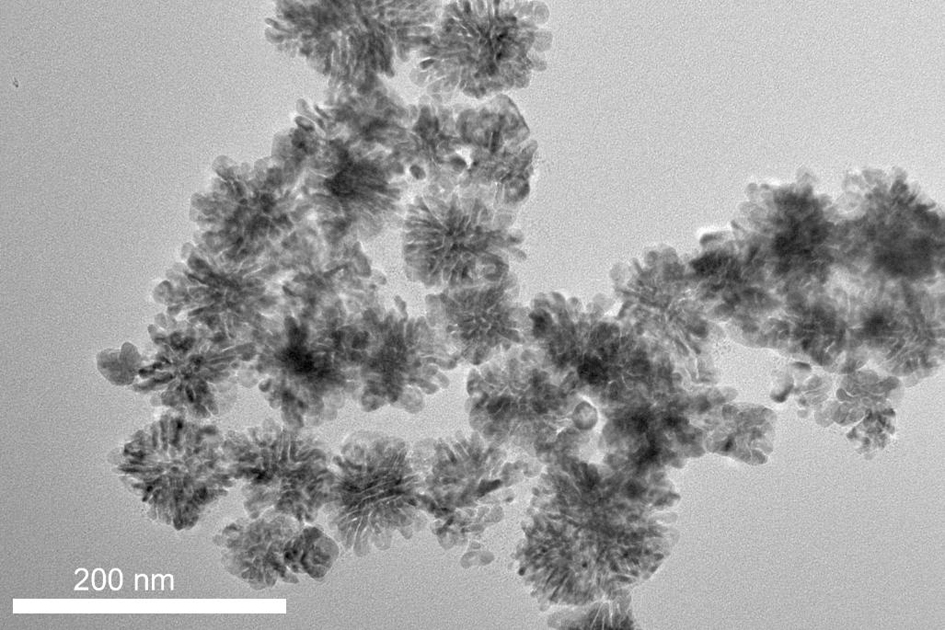

（4）将步骤（3）反应后所得的产物经过离心、干燥即得菊花状Pd纳米粒子。

2.根据权利要求1所述的一种离子液体调控的菊花状Pd纳米粒子的制备方法，其特征在于：所述步骤（1）中氯化1-十四烷基-3-基咪唑离子液体在反应介质溶液中的浓度为25-

100mmol/L。

3.根据权利要求1所述的一种离子液体调控的菊花状Pd纳米粒子的制备方法，其特征在于：所述步骤（2）中Pd前驱体为四氯钯酸钠。

4.根据权利要求1所述的一种离子液体调控的菊花状Pd纳米粒子的制备方法，其特征在于：所述维生素C溶液的浓度为100-200 mmol/L。

5.根据权利要求1所述的一种离子液体调控的菊花状Pd纳米粒子的制备方法，其特征在于：所述步骤（3）中反应环境为30-80 ℃水浴环境。

6.根据权利要求1所述的一种离子液体调控的菊花状Pd纳米粒子的制备方法，其特征在于：所述步骤（3）中反应时间为6-12 h。
