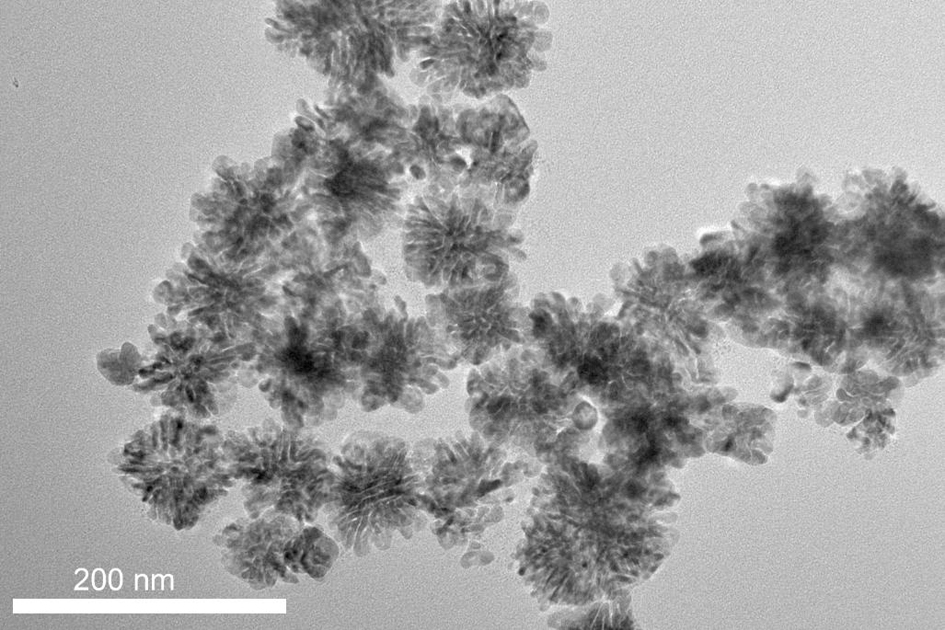

1.一种菊花状Pd纳米粒子，其特征在于：所述Pd纳米粒子的整体形状呈菊花状，菊花粒

2 ‑1 2 ‑1

径为60‑80 nm，比表面积为48.142 m g ‑51.601 m g ，所述菊花状Pd纳米粒子由若干个纳米片状花瓣组成，花瓣之间存在大量的空隙或孔道；

所述菊花状Pd纳米粒子的制备方法，包括如下步骤：

（1）将氯化1‑十四烷基‑3‑甲基咪唑溶于去离子水中得到摩尔浓度为0.5 mol/L的氯化

1‑十四烷基‑3‑甲基咪唑离子液体，氯化1‑十四烷基‑3‑甲基咪唑离子液体在反应介质溶液中的浓度为25‑100 mmol/L；

（2）向步骤（1）中得到的氯化1‑十四烷基‑3‑甲基咪唑离子液体加入Pd前驱体溶液，混合均匀， Pd前驱体为四氯钯酸钠；

（3）向步骤（2）得到的混合液中加入还原剂维生素C进行反应，维生素C溶液的浓度为

100‑200 mmol/L，反应环境为30‑80 ℃水浴环境，反应时间为6‑12 h；

（4）将步骤（3）反应后所得的产物经过离心、干燥即得菊花状Pd纳米粒子。

2.根据权利要求1所述的一种菊花状Pd纳米粒子，其特征在于：所述纳米片状花瓣的个数为40‑50个，每个纳米片状花瓣长20‑40 nm，厚5 nm，纳米片状花瓣头部宽度为10‑15 nm。

3.根据权利要求1所述的一种菊花状Pd纳米粒子，其特征在于：所述空隙或孔道以孔径为4.0 nm的介孔为主。
