专利号: 2020100498084
申请人: 永康市利高工具厂
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

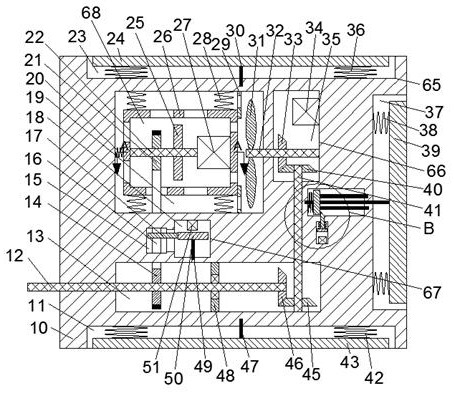

1.一种安全防护电机套,包括机壳,所述机壳内设有输出机构,所述输出机构包括机壳内设有的电机腔,所述电机腔内设有电机块,所述电机块内设有具有多个开槽与所述电机腔连通的电机块腔,所述电机块腔后端壁固定连接有驱动电机,所述驱动电机动力连接有驱动轴,所述驱动轴右端固定连接有驱动摩擦轮,所述驱动轴左端固定连接有驱动带轮,所述机壳内设有散热机构,所述散热机构包括所述电机腔内设有的扇叶,所述扇叶可进行旋转扇风进行散热,所述机壳内设有缓冲机构,所述缓冲机构包括所述电机腔内设有的连接所述电机块上下端壁与所述电机腔上下端壁的四个竖直缓冲弹簧,所述电机腔内设有连接所述电机块与所述电机腔左端壁的水平缓冲弹簧,所述电机腔上下端壁对称位置固定连接有开通槽的固定板,所述机壳内设有第一缓冲腔,所述第一缓冲腔内滑动连接有第一缓冲板,所述第一缓冲腔内设有连接所述第一缓冲板与所述第一缓冲腔下端壁的两个第一弹簧,所述机壳内设有第二缓冲腔,所述第二缓冲腔内滑动连接有第二缓冲板,所述第二缓冲腔内设有连接所述第二缓冲板与所述第二缓冲腔左端壁的两个第二弹簧,所述机壳内设有第三缓冲腔,所述第三缓冲腔内滑动连接有第三缓冲板,所述第三缓冲板内设有连接所述第三缓冲板与所述第三缓冲腔上端壁的两个第三弹簧。

2.根据权利要求1所述的一种安全防护电机套,其特征在于:所述输出机构包括所述机壳内设有的输出腔,所述输出腔下端壁固定连接有固定块,所述固定块滑动连接有左端位于外界的输出轴,所述输出轴左端固定连接有从动带轮,所述机壳内设有连接所述从动带轮与所述驱动轴的传动带,所述输出轴右端固定连接有转动锥齿轮,所述机壳内设有控制腔,所述传动带贯穿所述控制腔,所述机壳内设有升降腔,所述控制腔内设有右端位于所述升降腔内的移动杆,所述移动杆右端固定连接有滑动连接于所述升降腔的移动板,所述升降腔上端壁固定连接有第一电磁铁。

3.根据权利要求2所述的一种安全防护电机套,其特征在于:所述散热机构包括所述机壳内设有的风扇腔,所述输出腔下端壁转动连接有上端位于所述风扇腔内的传动轴,所述传动轴下端固定连接有与所述转动锥齿轮啮合的旋转锥齿轮,所述传动轴上端固定连接有传动锥齿轮,所述风扇腔右端壁转动连接有左端位于所述电机腔内的风扇轴,所述风扇轴左端与所述扇叶固定连接,所述风扇轴右端固定连接有与所述传动锥齿轮啮合的从动锥齿轮,所述风扇腔右端壁固定连接有感应器。

4.根据权利要求3所述的一种安全防护电机套,其特征在于:所述电机块腔右端壁转动连接的旋绕轴,所述旋绕轴上固定连接有与所述驱动带轮啮合的从动摩擦轮,所述旋绕轴右端固定连接有另一端与所述移动板下端面固定连接的牵引绳,所述电机块腔右端壁转动连接有卷绕轴,所述卷绕轴上固定连接有与所述驱动带轮啮合的传动摩擦轮,所述机壳内设有平移腔,所述平移腔内滑动连接有平移板,所述平移腔内设有连接所述平移板与所述平移腔左端壁的弹射弹簧,所述平移板右端固定连接有另一端与所述第一缓冲板下端面固定连接的第一连接绳,所述平移板右端固定连接有另一端与所述第二缓冲板左端面固定连接的第二连接绳,所述平移板右端固定连接有另一端与所述第三缓冲板上端面固定连接的第三连接绳,所述平移板左端面固定连接有另一端与所述卷绕轴右端固定连接的复位绳,所述平移腔下端壁内设有阻挡腔,所述阻挡腔内滑动连接有升降板,所述升降板上端面固定连接有上端位于所述平移腔内的阻挡三角板,所述阻挡腔内设有连接所述升降板与所述阻挡腔上端壁的两个阻挡弹簧,所述阻挡腔下端壁固定连接有第二电磁铁。

5.根据权利要求4所述的一种安全防护电机套,其特征在于:所述第一电磁铁磁力大于所述移动板、所述移动杆的重力以及所述驱动带轮与所述传动摩擦轮的摩擦力之和,所述第二电磁铁磁力大于所述阻挡弹簧弹力,所述感应器可检测是否处于失重状态,并可启动关闭所述第一电磁铁与所述驱动电机。
