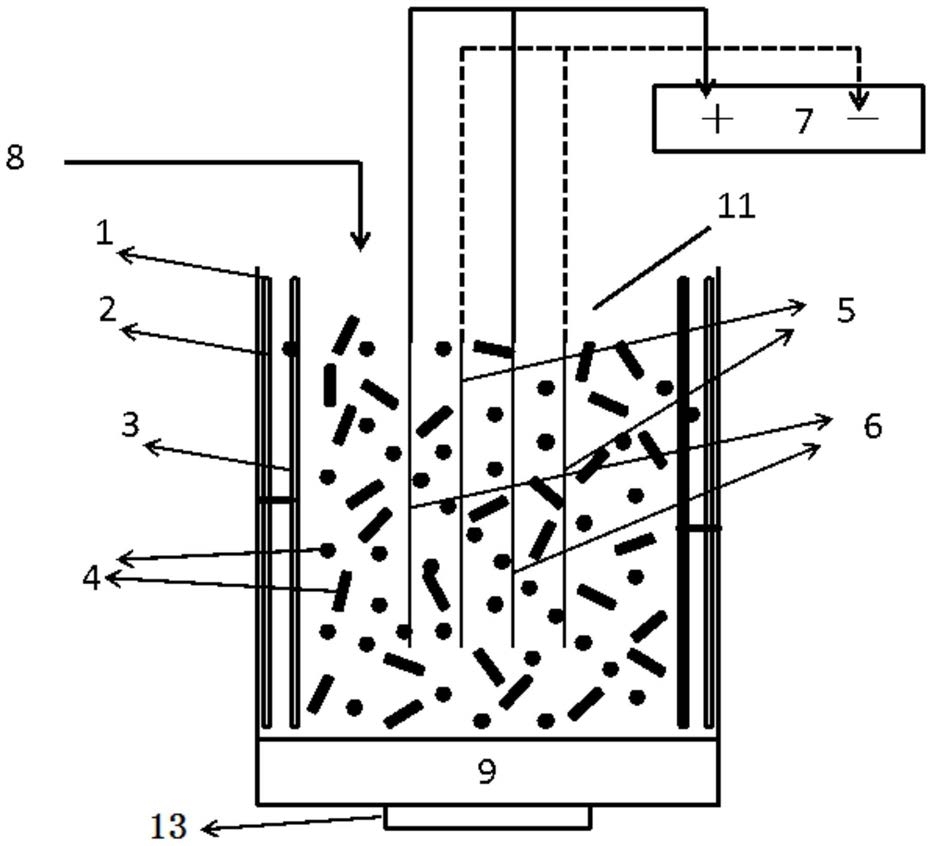

1.一种光电协同再生活性炭装置，其特征在于，包括：

壳体（1），所述壳体（1）内的空间为反应室，所述反应室内为含有饱和活性炭颗粒的悬浮液（4），所述壳体（1）上端设置有进料口（8），所述反应室内设置有阳极（5）和阴极（6），阳极（5）和阴极（6）均与所述壳体（1）内壁通过支撑杆连接，所述壳体（1）内壁上设置有光催化板（2），所述壳体（1）内靠近所述光催化板（2）处设置有紫外灯（3）；

所述壳体（1）底端设置有曝气箱（9），所述曝气箱（9）底部设置有气泵（10），所述气泵（10）的出气端与气管（11）一端连通，所述气管（11）另一端延伸至所述壳体（1）内，并与水平方向的排气管（12）连通，所述排气管（12）的外壁上设置有若干排气孔；

所述壳体（1）上设置有搅拌装置，所述搅拌装置包括：凹槽体（14），设置在所述壳体（1）外壁靠近底部处，所述凹槽体（14）内壁上设置有电机（15），所述电机（15）的输出轴（16）一端与第一转轴（17）一端连接，所述第一转轴（17）另一端穿过所述壳体（1）壁面延伸至所述壳体（1）内，并连接有转筒（33），所述转筒（33）的外壁沿周向设置有若干搅拌叶（18），所述第一转轴（17）通过轴承（19）安装在所述壳体（1）的壁面上；

所述搅拌装置还包括：

第一固定轴（20），所述第一转轴（17）靠近所述输出轴（16）的一端外壁上沿周向设置有若干第一固定轴（20），所述第一固定轴（20）远离所述第一转轴（17）的一端设置有第一导向孔（21），所述第一导向孔（21）内设置有第一移动杆（22），所述第一导向孔（21）内设置有第一弹簧（23），所述第一弹簧（23）一端与所述第一导向孔（21）底壁固定连接，所述第一弹簧（23）另一端与所述第一移动杆（22）一端连接，所述第一移动杆（22）另一端延伸出所述第一导向孔（21）之外，并与推板（24）固定连接，所述第一移动杆（22）与所述推板（24）相垂直；

球阀（25），设置在所述气管（11）上，所述球阀（25）处于所述曝气箱（9）内，所述曝气箱（9）侧壁上设置有通孔（26），所述球阀（25）的阀杆（27）一端与第二转轴（28）一端连接，所述第二转轴（28）另一端穿过所述通孔（26）延伸至所述凹槽体（14）内，所述第二转轴（28）远离所述阀杆（27）的一端外壁上沿周向设置有若干第二固定轴（29），所述第二固定轴（29）远离所述第二转轴（28）的一端设置有第二导向孔（30），所述第二导向孔（30）内设置有第二移动杆（31），所述第二导向孔（30）内设置有第二弹簧（32），所述第二弹簧（32）一端与所述第二导向孔（30）底壁固定连接，所述第二弹簧（32）另一端与所述第二移动杆（31）一端连接，所述第二移动杆（31）另一端延伸出所述第二导向孔（30）之外，所述第二移动杆（31）处于所述第一移动杆（22）的下方。

2.根据权利要求1所述的一种光电协同再生活性炭装置，其特征在于，还包括直流电源（7），所述直流电源（7）的正极与所述阳极（5）电性连接，所述直流电源（7）的负极与所述阴极（6）电性连接。

3.根据权利要求1所述的一种光电协同再生活性炭装置，其特征在于，所述阳极（5）为钛基钌铱，所述阴极（6）为不锈钢板。

4.根据权利要求1所述的一种光电协同再生活性炭装置，其特征在于，所述曝气箱（9）底端设置有出料管（13），所述出料管（13）一端与所述壳体（1）底端连通，所述出料管（13）另一端穿过所述曝气箱（9）延伸至所述曝气箱（9）下方，所述出料管（13）上设置有阀门。

5.根据权利要求1所述的一种光电协同再生活性炭装置，其特征在于，所述搅拌叶（18）的上方设置有水平方向的移动板（34），所述移动板（34）中间设置有圆孔，所述移动板（34）的左右两端分别设置有轴孔（42），所述轴孔（42）内设置有竖直方向的固定杆（35），所述固定杆（35）的下端设置有限位块（36），所述固定杆（35）的上端与水平方向的连接杆（37）一端连接，所述连接杆（37）另一端与所述壳体（1）内壁连接，所述固定杆（35）上套设有管型弹簧（38），所述管型弹簧（38）一端与所述限位块（36）连接，所述管型弹簧（38）另一端与所述移动板（34）连接，所述第一转轴（17）靠近所述转筒（33）处设置有凸轮（39），所述凸轮（39）顶端与所述移动板（34）底端相接触，所述移动板（34）能沿着所述固定杆（35）上下往复运动。

6.根据权利要求1所述的一种光电协同再生活性炭装置，其特征在于，所述曝气箱（9）底端对称设置有四个支撑腿（40）。

7.根据权利要求6所述的一种光电协同再生活性炭装置，其特征在于，所述支撑腿（40）底端设置有万向轮（41）。
