专利号: 2020100546317
申请人: 西南石油大学
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

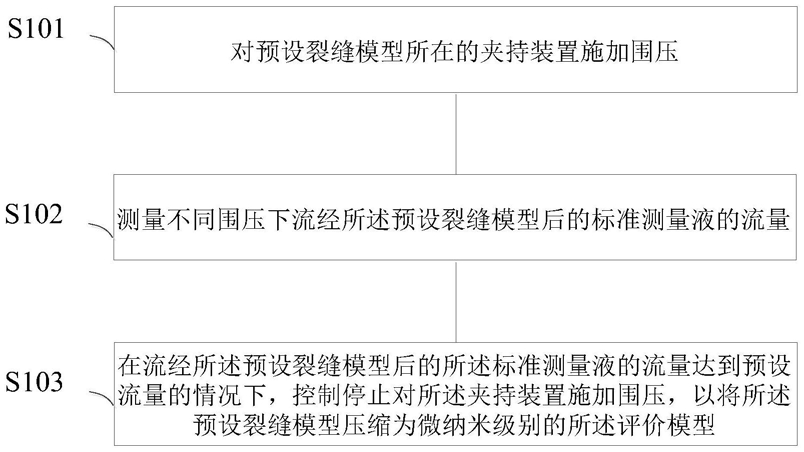

1.一种获取评价模型的方法,其特征在于,所述方法包括:对预设裂缝模型所在的夹持装置施加围压,其中,所述夹持装置两端的驱替压差为预设驱替压差;

测量不同围压下流经所述预设裂缝模型后的标准测量液的流量,其中,所述不同围压按照第一预设规则逐渐增大;以及在流经所述预设裂缝模型后的所述标准测量液的流量达到预设流量的情况下,控制停止对所述夹持装置施加围压,以将所述预设裂缝模型压缩为微纳米级别的所述评价模型。

2.根据权利要求1所述的获取评价模型的方法,其特征在于,所述预设裂缝模型通过以下方式获取:建立具有连通缝的圆柱体的三维模型;

对所述三维模型进行编译;以及

对编译后的所述三维模型进行3D打印,以获取所述预设裂缝模型。

3.根据权利要求1所述的获取评价模型的方法,其特征在于,所述预设裂缝模型为单连通缝模型或多连通缝模型。

4.根据权利要求3所述的获取评价模型的方法,其特征在于,所述方法还包括:在所述预设裂缝模型为单连通缝模型的情况下,根据达西公式、泊肃叶平板流微元分析公式及所述预设流量,确定所述评价模型针对含特定封堵材料的特定钻井液的平均渗透率;或者在所述预设裂缝模型为多连通缝模型的情况下,根据达西公式及所述预设流量,确定所述评价模型针对含特定封堵材料的特定钻井液的平均渗透率。

5.根据权利要求3所述的获取评价模型的方法,其特征在于,所述方法还包括:在所述预设裂缝模型为单连通缝模型的情况下,根据泊肃叶平板流微元分析公式及所述预设流量,确定所述单连通缝模型中缝的尺寸。

6.根据权利要求1所述的获取评价模型的方法,其特征在于,所述方法还包括:确定停止对所述夹持装置施加围压时的围压为围压阈值;以及存储所述围压阈值。

7.一种用于钻井液封堵性能的评价方法,其特征在于,所述评价方法包括:在对预设裂缝模型所在的夹持装置施加根据权利要求6所述的获取评价模型的方法获取的围压阈值的情况下,对所述夹持装置两端施加驱替压差;

测量不同驱替压差下流经所述预设裂缝模型后的特定钻井液的流量,其中,所述不同驱替压差按照第二预设规则逐渐增大,以及所述特定钻井液含特定封堵材料;

在流经所述预设裂缝模型的所述特定钻井液的流量超过预设流量增量的情况下,记录当前驱替压差;以及将所述当前驱替压差与具有不同等级封堵性能的所述特定钻井液所对应的驱替压差阈值进行比较,以确定所述钻井液的封堵等级。

8.根据权利要求7所述的用于钻井液封堵性能的评价方法,其特征在于,所述不同驱替压差按照第二预设规则逐渐增大包括:所述不同驱替压差按照预设驱替压差增量逐渐增大。

9.一种获取评价模型的系统,其特征在于,所述系统包括:围压施加装置,用于对预设裂缝模型所在的夹持装置施加围压,其中,所述夹持装置两端的驱替压差为预设驱替压差;

第一流量测量装置,用于测量不同围压下流经所述预设裂缝模型的标准测量液的流量,其中,所述不同围压按照第一预设规则逐渐增大;以及控制装置,用于在所述流经所述预设裂缝模型的标准测量液的流量达到预设流量的情况下,控制停止对所述夹持装置施加围压,以将所述预设裂缝模型压缩为微纳米级别的所述评价模型。

10.根据权利要求9所述的获取评价模型的系统,其特征在于,所述预设裂缝模型的材料为玻纤增强尼龙、丙烯腈-丁二烯-苯乙烯共聚物及热塑性聚氨酯弹性体中的至少一者。

11.根据权利要求9所述的获取评价模型的系统,其特征在于,所述系统还包括:围压获取装置,用于确定停止对所述夹持装置施加围压时的围压为围压阈值;以及存储装置,用于存储所述围压阈值。

12.一种用于钻井液封堵性能的评价系统,其特征在于,所述评价系统包括:压差施加装置,用于在对预设裂缝模型所在的夹持装置施加根据权利要求11所述的获取评价模型的系统获取的围压阈值的情况下,对所述夹持装置两端施加驱替压差;

第二流量测量装置,用于测量不同驱替压差下流经所述预设裂缝模型后的特定钻井液的流量,其中,所述不同驱替压差按照第二预设规则逐渐增大,以及所述特定钻井液含特定封堵材料;

记录装置,用于在流经所述预设裂缝模型的所述特定钻井液的流量超过预设流量增量的情况下,记录当前驱替压差;以及等级确定装置,用于将所述当前驱替压差与具有不同等级封堵性能的所述特定钻井液所对应的驱替压差阈值进行比较,以确定所述特定钻井液的封堵等级。
