专利号: 202010056506X
申请人: 李芳芳
专利类型:发明专利
专利状态:已下证
专利领域: 锁;钥匙;门窗零件;保险箱
更新日期:2024-03-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

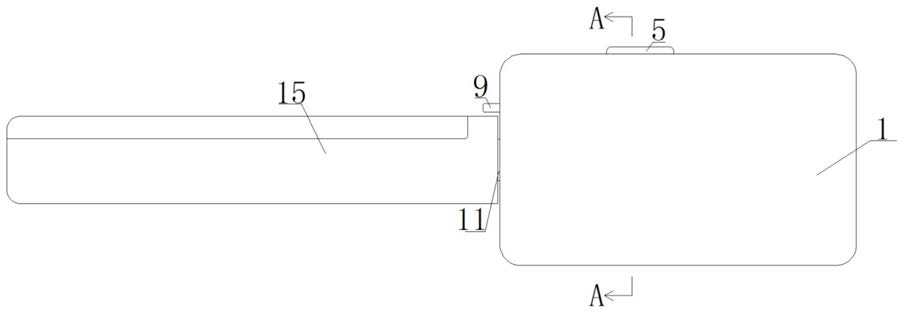

1.一种可确认门锁保险栓状态的钥匙,包括钥匙柄(1),其特征在于:还包括活动槽一(2)、活动槽二(3)、弹簧一(4)、按块(5)、顶杆(6)、活动槽三(7)、弹簧二(8)、卡杆(9)、活动槽四(10)、转杆(11)、环槽(12)、卡槽(13)、卡块(14)和钥匙杆(15),所述钥匙柄(1)的顶部开设有活动槽一(2),钥匙柄(1)的中部开设有贯穿活动槽一(2)的底部并延伸至钥匙钥匙柄(1)中部的活动槽二(3),活动槽一(2)的内底壁固定连接有弹簧一(4),弹簧一(4)的顶部固定连接有与活动槽一(2)活动连接的按块(5),按块(5)的底部固定连接有与活动槽二(3)插接的顶杆(6),钥匙柄(1)的左侧的顶部和中部均开设有活动槽三(7),活动槽三(7)的右内侧壁固定连接有弹簧二(8),弹簧二(8)的左侧固定连接有与活动槽三(7)套接的卡杆(9),钥匙柄(1)的中部开设有贯穿并延伸至钥匙柄(1)左侧的活动槽四(10),钥匙柄(1)的中部活动连接有与活动槽四(10)转动连接的转杆(11),转杆(11)的中部开设有环槽(12),环槽(12)的背面开设有卡槽(13),钥匙柄(1)的中部固定连接有与环槽(12)卡接的卡块(14),转杆(11)的左侧固定连接有钥匙杆(15)。

2.根据权利要求1所述的一种可确认门锁保险栓状态的钥匙,其特征在于:所述钥匙柄(1)的形状为长方体且钥匙柄(1)的材料为塑料质材料,钥匙柄(1)可向右旋转90度。

3.根据权利要求1所述的一种可确认门锁保险栓状态的钥匙,其特征在于:所述活动槽一(2)的尺寸不小于按块(5)的尺寸且活动槽一(2)的顶部固定连接有限位块,活动槽二(3)的形状为圆柱状且活动槽二(3)的直径不小于顶杆(6)的直径。

4.根据权利要求1所述的一种可确认门锁保险栓状态的钥匙,其特征在于:所述弹簧一(4)在正常状态下处于展开状态且弹簧一(4)的数量为两个,按块(5)的形状为圆片状且按块(5)在正常状态下处于顶出状态。

5.根据权利要求1所述的一种可确认门锁保险栓状态的钥匙,其特征在于:所述卡杆(9)的数量为两个且钥匙柄(1)左侧顶部的卡杆(9)正常状态下处于伸出状态,另一个顶杆(9)在正常状态下处于压缩状态。
