专利号: 2020100581151
申请人: 杨文杰
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

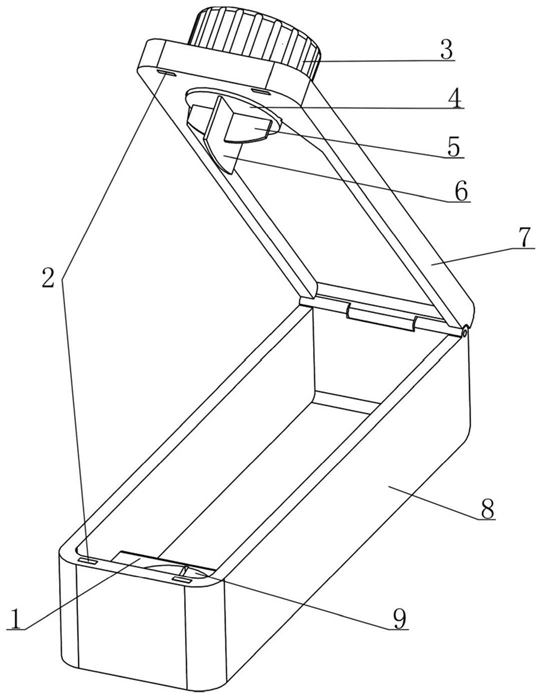

1.一种医疗用切药器,其包括上下设置且后端铰接的盖体和盒体,其特征在于:盒体内部为供放置药品的腔体,腔体的前部设置有一切药台,切药台上端低于盒体的上端,切药台上端面设有用于放置片剂的安置座及一狭缝状的刀槽;盖体前部上侧设有一柱筒状的螺纹座,螺纹座的内腔通至盖体下侧;螺纹座内部设有一仅可沿其轴向滑动的刀座,螺纹座内腔呈圆柱状且内侧壁开设有上下延伸的导向槽,刀座呈圆柱形且其侧壁设有可沿导向槽上下滑动的导向筋,刀座具有低位和高位两个高低位置不同的工位;刀座下端固定有均呈片状且刃部朝下的长刀和短刀,长刀和短刀垂直交叉而呈十字形分布,长刀的刃部沿盖体的前后方向延伸,短刀的刃部位于长刀刃部的上侧;螺纹座外套置有与其配合的螺纹套,螺纹套上端封闭而呈瓶盖状,螺纹套与刀座上端转动连接,使得旋转螺纹套可调节刀座高度以进行工位切换;当刀座位于低位工位时,驱使盖体由开启状态旋转至关闭状态的过程中,长刀率先与片剂接触并将片剂等分为二,而后短刀再与片剂接触并将每个半片的片剂均切分为二,由此将片剂切分为趋于等量的四份,盖体达到关闭状态后,短刀位于安置座上方,而长刀的中下部收纳于刀槽之中;当刀座位于高位工位时,驱使盖体由开启状态旋转至关闭状态的过程中,长刀将片剂等分为二,而短刀无法与片剂接触;所述的长刀与短刀外部套设有一可被压缩并可自动恢复伸展状态的伸缩管,伸缩管的上端与刀座固定连接,伸缩管的下端设有一用于对片剂进行压覆的压盘;压盘采用软质弹性材料制成,呈倒扣碗状,其开设有供长刀和短刀下端伸出的十字镂空槽;当伸缩管处于伸展状态时,长刀下端未从十字镂空槽中伸出;当刀座位于高位工位时,继续向上旋转螺纹套可使螺纹套从螺纹座上端脱离,此后持螺纹套可将刀座、长刀及短刀从螺纹座内腔中抽出;盖体和盒体上设置有驱使两者维持闭合状态的锁紧机构;所述的锁紧机构包括一旋转体和一固定于盖体前端下侧的磁片;所述的旋转体由一旋转架和分别固定于旋转架两端的第一磁块、第二磁块构成;所述盒体的前端盒壁中开设有一上端开放的槽座,旋转体限定在槽座中而可旋转,所述的盒体前端设有用于驱使旋转体旋转的旋钮;当第一磁块位于槽座上端口时,第一磁块可与磁片吸附而驱使盖体和盒体维持闭合状态;当第二磁块位于槽座上端口时,第二磁块可与磁片排斥而驱使盖体向开启方向旋转。

2.根据权利要求1所述的医疗用切药器,其特征在于:所述的安置座四周均布有若干用于对片剂四周侧壁进行抵顶的卡持件,所述的卡持件可向安置座中心方向进行伸缩;整片的片剂以及为切分为二的两个半片片剂,均可由上述卡持件共同作用而束缚于安置座中心。

3.根据权利要求1所述的医疗用切药器,其特征在于:所述安置座的内壁粗糙,其设有一圆形凹陷区域,圆形凹陷区域的底部为球面。

4.根据权利要求3所述的医疗用切药器,其特征在于:所述的安置座上还设有一梭形凹陷区域,梭形凹陷区域的底部为椭球面,梭形凹陷区域与圆形凹陷区域两者交合且两者中心重合,梭形凹陷区域的长度方向与盒体的长度方向垂直。

5.根据权利要求1所述的医疗用切药器,其特征在于:所述的刀座上端开设有一呈盲孔状且底部设有限位台阶的旋转座,所述的旋转座与螺纹套两者中心轴重合;所述的螺纹套上侧壁中心处设有若干向下延伸且可弹性摆动的卡爪,所述的卡爪以螺纹套的中心轴呈旋转对称;卡爪可共同由旋转座上端插入旋转座内并经限位台阶限定,此后卡爪共同与旋转座转动配合且无法沿旋转座的轴向进行移动。

6.根据权利要求1所述的医疗用切药器,其特征在于:所述的盒体和盖体采用塑料材料制成。
