专利号: 202010058126X
申请人: 北京京丰制药集团有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

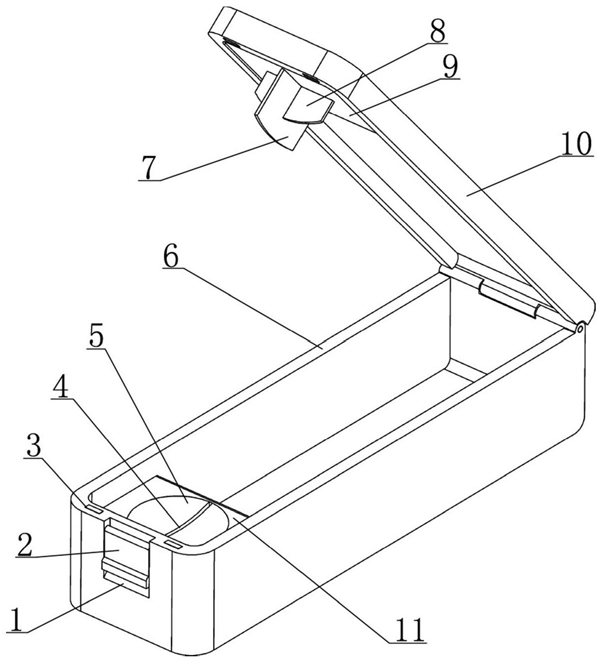

1.一种西药片剂分割装置,其包括上下设置且后端铰接的盖体和盒体,其特征在于:盒体内部为用于放置药品的腔体,腔体的前部设置有一切药台,切药台上端低于盒体的上端,切药台上端面设有用于放置西药片剂的安置座及一狭缝状的刀槽;所述的盖体前部开设有一将其上下贯穿的取药孔,取药孔上设有螺纹座,螺纹座上设有螺纹配合的螺纹盖;盖体前部下侧设有一刀座,所述的刀座上端与螺纹盖连接且两者可且仅可绕螺纹盖中心轴相对旋转,刀座上固定有均呈片状且刃部朝下的长刀和短刀,长刀和短刀垂直交叉而呈十字形分布,长刀的刃部沿盖体的前后方向延伸,短刀的刃部位于长刀刃部的上侧;当螺纹盖与螺纹座组合后,刀座穿过取药孔而延伸至盖体的下侧,刀座位于取药孔内时两者可上下相对滑动但无法相对旋转;通过螺纹盖可将刀座及与刀座固定连接的长刀、短刀经取药孔取出;手动驱使盖体由开启状态旋转至关闭状态的过程中,长刀率先与西药片剂接触并将西药片剂等分为二,而后短刀再与西药片剂接触并将每个半片的西药片剂切分为二,最终将西药片剂切分为趋于等量的四份;当盖体处于关闭状态时,短刀位于安置座上方,而长刀的中下部收纳于刀槽之中;盖体和盒体上设置有驱使两者维持闭合状态的锁紧机构;盒体的前端限定有一仅可旋转的限位舌片,限位舌片具有复位状态和掀起状态两个工位且经手动旋转进行切换;当限位舌片处于复位状态时,其不对盖体的旋转构成限制;当限位舌片处于掀起状态时,其延伸至盒体上方而用于抵顶盖体的前端,当盖体向下旋转至与限位舌片抵顶后无法继续旋转,此时长刀将西药片剂切分为二但短刀未与西药片剂接触;所述的长刀与短刀外部套设有一伸缩管,伸缩管的上端与刀座固定连接,伸缩管的下端设有一用于对西药片剂进行压覆的压盘;压盘采用软质弹性材料制成,呈倒扣碗状,其开设有供长刀和短刀下端伸出的十字镂空槽;伸缩管可随刀座一并从取药孔中取出。

2.根据权利要求1所述的西药片剂分割装置,其特征在于:所述的安置座四周均布有若干用于对西药片剂四周侧壁进行抵顶的卡持件,所述的卡持件可向安置座中心方向进行伸缩;整片的西药片剂以及为切分为二的两个半片西药片剂,均可由上述卡持件共同作用而束缚于安置座中心。

3.根据权利要求1所述的西药片剂分割装置,其特征在于:所述安置座的内壁粗糙,其设有一圆形凹陷区域,圆形凹陷区域的底部为球面。

4.根据权利要求3所述的西药片剂分割装置,其特征在于:所述的安置座上还设有一梭形凹陷区域,梭形凹陷区域的底部为椭球面,梭形凹陷区域与圆形凹陷区域两者交合且两者中心重合,梭形凹陷区域的长度方向与盒体的长度方向垂直。

5.根据权利要求1所述的西药片剂分割装置,其特征在于:所述的盒体前侧壁开设有一槽座,所述的限位舌片上端与盒体转动连接,当限位舌片处于复位状态时,其收纳于槽座内。

6.根据权利要求1所述的西药片剂分割装置,其特征在于:所述的锁紧机构由分别设置在盒体前端上侧和盖体前端下侧的磁吸片构成,盖体关闭时,盒体上的磁吸片与盖体上的磁吸片相吸附而使盖体和盒体维持闭合状态。

7.根据权利要求1所述的西药片剂分割装置,其特征在于:所述的盒体和盖体采用塑料材料制成。
