专利号: 2020100591488
申请人: 温州职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

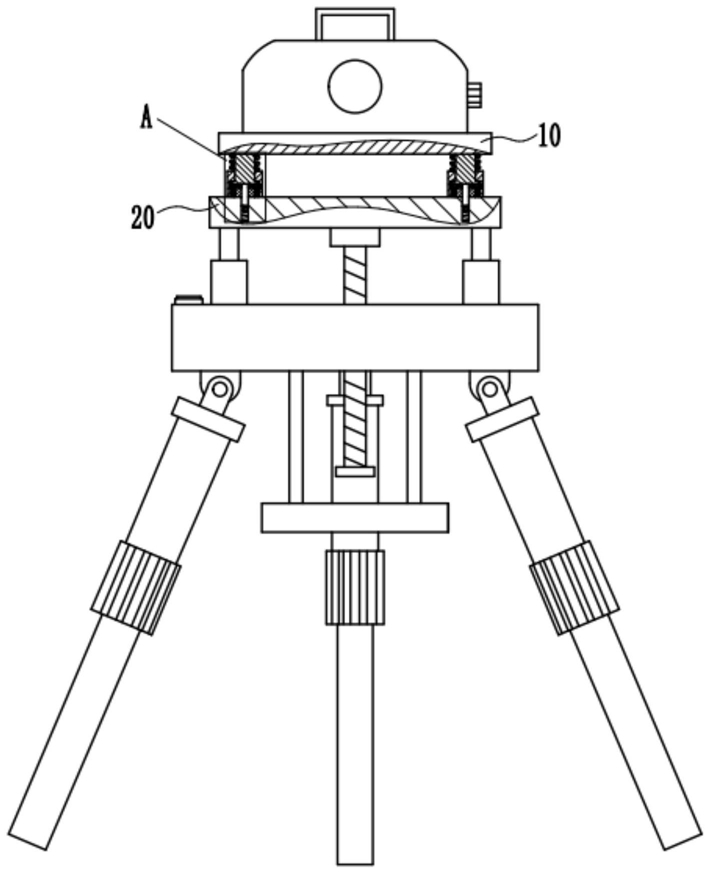

1.一种建筑工程造价现场测绘装置,包括安装座(10)和缓冲座(20),其特征在于,所述安装座(10)与所述缓冲座(20)之间设有两对缓冲装置,所述缓冲装置包括:第一弹簧(1),所述第一弹簧(1)设置在所述安装座(10)与位于所述缓冲座(20)上端对应的导向座(30)之间,且所述第一弹簧(1)套设在位于所述第一弹簧(1)下端的导向轴(40)上,所述导向轴(40)与所述导向座(30)滑动配合;

第二弹簧(2),所述第二弹簧(2)设置在所述导向轴(40)的中轴(401)与所述缓冲座(20)上对应的导向孔(201)之间,且所述第二弹簧(2)套设在位于所述中轴(401)下端的小轴(402)上,所述中轴(401)与所述导向孔(201)滑动配合。

2.根据权利要求1所述的建筑工程造价现场测绘装置,其特征在于,所述缓冲装置还包括设置在位于所述中轴(401)上端的圆板(403)与位于所述缓冲座(20)上端的固定座(50)之间的一对联动机构(3),所述圆板(402)与所述导向座(30)上的大孔(301)滑动配合,所述固定座(50)位于所述大孔(301)内,所述中轴(401)的下端穿过所述固定座(50)上的通孔(501)伸入所述导向孔(201)中,一对联动机构(3)分别位于所述中轴(401)的两侧。

3.根据权利要求2所述的建筑工程造价现场测绘装置,其特征在于,所述联动机构(3)包括:

驱动杆(31),所述驱动杆(31)的上端与所述圆板(403)固定连接,且所述驱动杆(31)与位于所述固定座(50)上方的导向板(60)滑动配合;

第一连杆(32),所述第一连杆(32)的上端与所述驱动杆(31)的下端相铰接,所述第一连杆(32)的下端枢接在一摆臂(33)的一端上,所述摆臂(33)的中部枢接在位于所述固定座(50)上端的枢接立板(70)上;

第一摆杆(34),所述第一摆杆(34)的一端与所述第一连杆(32)的上端相铰接;

第二摆杆(35),所述第二摆杆(35)的一端与所述第一摆杆(34)的另一端相铰接,所述第二摆杆(35)的另一端枢接在位于所述固定座(50)上方的枢接耳(80)上,且所述枢接耳(80)位于所述导向板(60)的下方;

第二连杆(36),所述第二连杆(36)的上端与所述第二摆杆(35)的一端相铰接,所述第二连杆(36)的另一端枢接在所述摆臂(33)上;

第三连杆(37),所述第三连杆(37)的下端枢接在所述摆臂(33)的另一端上;

转杆(38),所述转杆(38)的一端枢接在所述第三连杆(37)的上端上,所述转杆(38)的另一端枢接在位于所述固定座(50)上端的立杆(90)上。

4.根据权利要求3所述的建筑工程造价现场测绘装置,其特征在于,所述缓冲装置还包括设置在所述圆板(403)与所述缓冲座(20)之间的一对触发机构(4),所述固定座(50)位于一对触发机构(4)之间。

5.根据权利要求4所述的建筑工程造价现场测绘装置,其特征在于,所述触发机构(4)包括:

第一齿条(41),所述第一齿条(41)的上端与所述圆板(403)相连,且所述第一齿条(41)与位于所述大孔(301)侧壁上对应的一对U形板(100)滑动配合;

第一齿轮(42),所述第一齿轮(42)设置在位于所述大孔(301)侧壁上对应的枢接板(110)上,且所述第一齿轮(42)与所述第一齿条(41)啮合连接;

第二齿轮(43),所述第二齿轮(43)设置在所述枢接板(110)上,且所述第二齿轮(43)与所述第一齿轮(42)啮合连接;

第二齿条(44),所述第二齿条(44)与所述第二齿轮(43)啮合连接,且所述第二齿条(44)的下端连接有滑动板(45),所述滑动板(45)与位于所述缓冲座(20)上端对应的筒体(120)滑动配合。

6.根据权利要求5所述的建筑工程造价现场测绘装置,其特征在于,所述滑动板(45)包括连接轴(451)和连接在所述连接轴(451)下端的基板(452),所述连接轴(451)的上端穿过位于所述筒体(120)的筒底上的穿孔(121)与所述第二齿条(44)的下端相连,所述基板(452)位于所述筒体(120)内,且所述基板(452)与所述筒体(120)滑动配合。

7.根据权利要求6所述的建筑工程造价现场测绘装置,其特征在于,所述基板(452)与所述缓冲座(20)之间设有橡胶柱(130)。

8.根据权利要求7所述的建筑工程造价现场测绘装置,其特征在于,所述圆板(403)的两侧分别开设有方槽(4031),所述方槽(4031)内安装有滚轮(130),所述滚轮(130)与所述大孔(301)的侧壁滚动配合。
