专利号: 2020100592866
申请人: 温州市鹿城区渊龙电器科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

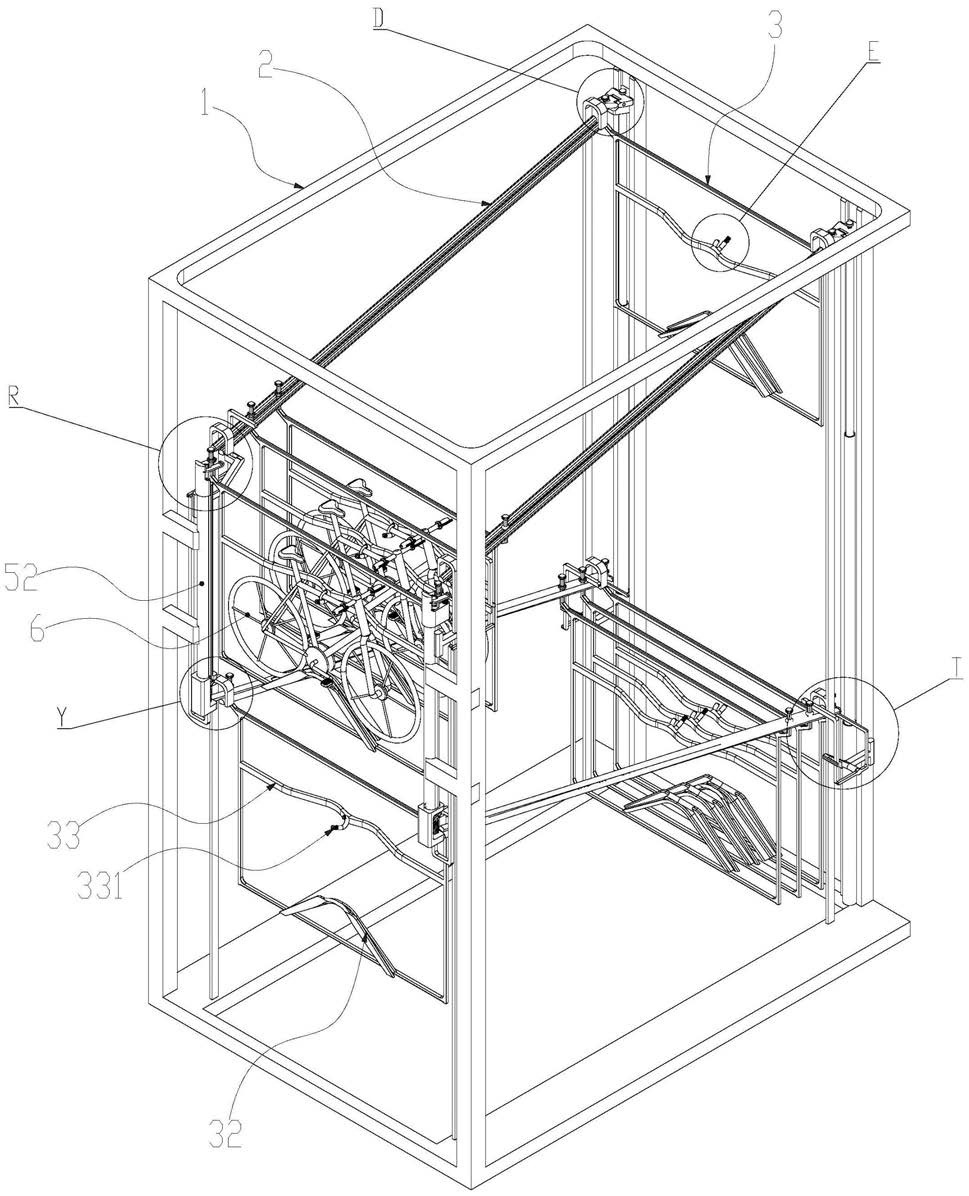

1.一种适用于窄长地形的自行车停车场,其特征在于:包括停车框架(1)、若干个停车组件、若干个滑动放车支架(3)和若干个自行车(6);

所述停车组件由两组表层滑轨、两组底层滑轨、两个取车固定件(24)、两组放车固定件(25)、两组放车组件(4)和两组取车组件(5)组成;

所述表层滑轨由两根长滑杆(2)并列组成;

所述滑动放车支架(3)左上角和右上角还设有往外延伸的滑杆(31),所述滑杆(31)上还设有滑凸(311)和拿取凸块(312),所述滑动放车支架(3)的底部还设有弧形放车支架(32);所述滑动放车支架(3)的中部还设有限位横杆(33);所述自行车(6)的车轮放置于弧形放车支架(32)上,然后搭靠在限位横杆(33)上;

所述底层滑轨由长滑杆(2)和短滑杆(21)并列组成,且所述长滑杆(2)的下端还设有限位块(23),所述限位块(23)与短滑杆(21)并不接触;

所述放车组件(4)由垂直固定滑柱(41)、电动推杆(47)、位移拿取件、定位件(46)、支撑弹簧(44)和触压开关(45)组成;所述位移拿取件由位移底座(42)和拿取爪(43)组成,所述位移底座(42)和拿取爪(43)通过铰连接相互固定;所述定位件(46)固定于电动推杆(47)的顶端;所述垂直固定滑柱(41)一侧设有垂直滑道,所述位移底座(42)滑动固定于垂直滑道中;所述定位件(46)上还设有触发斜坡(461),所述触压开关(45)固定于触发斜坡(461)上,且与电动推杆(47)电性连接;所述支撑弹簧(44)位于拿取爪(43)底面和触发斜坡(461)之间;所述拿取爪(43)上设有拿取直槽(431),所述拿取直槽(431)的宽度大于滑杆(31)的外径;

所述取车固定件(24)上还设有底层取车固定环(241)和表层取车固定环(242);所述底层取车固定环(241)的两端分别与底层滑轨的长滑杆(2)和短滑杆(21)相固定,所述长滑杆(2)和短滑杆(21)并不接触;所述表层取车固定环(242)的两端分别与表层滑轨的两根长滑杆(2)相固定;

所述放车固定件(25)上还设有底层放车固定环(251)和表层放车固定环(252);所述底层放车固定环(251)的两端分别与底层滑轨的长滑杆(2)和短滑杆(21)相固定,所述长滑杆(2)和短滑杆(21)并不接触;所述表层放车固定环(252)的两端分别与表层滑轨的两根长滑杆(2)相固定;

所述取车固定件(24)的底端、放车固定件(25)的底端、电动推杆(47)的底部和垂直固定滑柱(41)上下两端皆固定于停车框架(1)上;

所述取车组件(5)由固定外套筒(51)、筛选爪(53)、减速直筒(52)和复位弹簧(54)组成;所述固定外套筒(51)套接固定于减速直筒(52)的上端,且往上还延伸设有凸台(511);

所述筛选爪(53)与凸台(511)相互铰连接固定;所述筛选爪(53)上设有限位凸缘(532)、暂放直槽(531)和通孔(533),所述暂放直槽(531)一端和通孔(533)一侧相互连通;所述复位弹簧(54)位于筛选爪(53)的底面和固定外套筒(51)之间;所述减速直筒(52)下端位于底层滑轨的长滑杆(2)的上端,所述底层滑轨的短滑杆(21)的上端距离长滑杆(2)的上端至少相距一个滑杆(31)的外径的距离。

2.根据权利要求1所述的一种适用于窄长地形的自行车停车场,其特征在于:所述限位横杆(33)上还设有锁具(331)。

3.根据权利要求1所述的一种适用于窄长地形的自行车停车场,其特征在于:所述减速直筒(52)的下端还可设有缓冲组件;所述缓冲组件由缓冲套筒(55)、定位滑杆(248)、缓冲弹簧(57)和缓冲底片(56)组成;所述缓冲套筒(55)上端设有固定套接环(551),下端设有支撑底座(552);所述支撑底座(552)上还设有限位倾倒台(553)和滑动通孔(554);所述缓冲底片(56)和定位滑杆(248)相互铰连接配合,所述铰连接,连接点偏向左侧端,使其缓冲底片(56)失重,往右侧倾斜;所述定位滑杆(248)与缓冲底片(56)的铰连接处的下端,靠右侧设有缓冲限位凸台(2481),所述缓冲限位凸台(2481)的上表面设有倾斜坡,所述倾斜坡的角度决定缓冲底片(56)的最大倾斜角度;所述缓冲弹簧(57)套接于定位滑杆外,位于缓冲限位凸台(2481)和支撑底座(552)之间。

4.根据权利要求3所述的一种适用于窄长地形的自行车停车场,其特征在于:所述缓冲底片(56)上还设有缓冲消音垫片(58)。

5.根据权利要求1所述的一种适用于窄长地形的自行车停车场,其特征在于:弧形放车支架(32)上设有延伸防脱挡板;另一侧则设有延伸挡板;所述延伸挡板高于延伸防脱挡板;

所述延伸防脱挡板和延伸挡板之间形成放置槽;所述放置槽用于容纳自行车的车轮。

6.根据权利要求1所述的一种适用于窄长地形的自行车停车场,其特征在于:所述底层放车固定环(251)、表层放车固定环(252)、底层取车固定环(241)和表层取车固定环(242)其成拱形状,且中间形成的拱洞,可供底层滑轨或表层滑轨上的滑杆(31)正常通行。

7.根据权利要求1所述的一种适用于窄长地形的自行车停车场,其特征在于:所述放车固定件(25)上还设有放车外延转台(253)和夹持部(254);所述放车外延转台(253)上铰连接设有触发转轴连杆(256);所述触发转轴连杆(256)的一端还铰连接设有放车拦截连杆(257);所述放车拦截连杆(257)中部位于夹持部(254)内,另一端横于底层滑轨的下端左侧;所述触发转轴连杆(256)的另一端横于触发斜坡(461)的正下方,其垂直高度低于底层滑轨的下端的垂直高度。

8.根据权利要求3所述的一种适用于窄长地形的自行车停车场,其特征在于:所述定位滑杆(248)的下端侧面还延伸设有延长部;所述取车固定件(24)上还设有取车外延转台(243)和取车夹持部(244);所述取车外延转台(243)上铰连接设有转轴连杆(246);所述转轴连杆(246)的一端还铰连接设有取车拦截连杆(247);所述取车拦截连杆(247)中部位于取车夹持部(244)内,另一端横于底层滑轨的下端左侧;所述转轴连杆(246)的另一端和定位滑杆(248)的延长部末端相互铰连接配合。

9.根据权利要求7所述的一种适用于窄长地形的自行车停车场,其特征在于:所述支撑弹簧(44)其弹力大于空置的滑动放车支架(3)的重量,但小于放有自行车(6)的滑动放车支架(3)的重量;所以,拿取爪(43)就算上面放有空置的滑动放车支架(3),所述位移底座(42)和拿取爪(43)之间的夹角A,依然小于180度;而当自行车被放入空置的滑动放车支架(3)后,则夹角A会大于180度,从而拿取爪(43)上的放有自行车(6)的滑动放车支架(3)会滑入表层滑轨,并且压到触压开关(45),则触压开关(45)被触发;

当放有自行车(6)的滑动放车支架(3)滑入表层滑轨后,则位移底座(42)和拿取爪(43)之间的夹角A恢复到小于180度的状态;然后,电动推杆(47)开始收缩,从而拿取爪(43)开始下移,直到碰到触发转轴连杆(256)的另一端,使其触发转轴连杆(256)下移,从而促使取车拦截连杆(247)上移,使得紧贴取车拦截连杆(247)的滑动放车支架(3)得以通过;随后拿取爪(43)上移K毫米,使得取车拦截连杆(247)复位,继续拦截剩余滑动放车支架(3);而此时拿取爪(43)的拿取直槽(431)的水平面刚好位于,紧贴取车拦截连杆(247)的滑动放车支架(3)的滑凸(311)和拿取凸块(312)之间;则滑落的紧贴取车拦截连杆(247)的滑动放车支架(3)的滑凸(311)和拿取凸块(312)之间的滑杆(31)可以直接滑入拿取直槽(431)之中;随后,拿取爪(43)连带滑动放车支架(3),受到电动推杆(47)的上升复位,而复位,回到原本的垂直高度。

10.根据权利要求8所述的一种适用于窄长地形的自行车停车场,其特征在于:所述复位弹簧(54)的弹力大于空置的滑动放车支架(3)的重量,但小于放有自行车(6)的滑动放车支架(3)的重量;当放有自行车(6)的滑动放车支架(3)落到筛选爪(53)上时,则所述筛选爪(53)和凸台(511)之间的夹角B小于90度;则上述放有自行车(6)的滑动放车支架(3)会往左侧滑动,直到受到限位凸缘(532)的阻挡;当滑动放车支架(3)上的自行车(6)被取走时,则复位弹簧(54)会迫使夹角B大于90度,则空置的滑动放车支架(3)会往右侧移动,直到落入通孔(533),接着落入减速直筒(52);

而从减速直筒(52)落入的滑动放车支架(3)会直接接触到缓冲底片(56),而此时的缓冲底片(56)处于往右偏斜的状态,则会卡于缓冲底片(56)和缓冲套筒(55)之间;而当滑动放车支架(3)连带缓冲底片(56)继续往下移动时,则会碰触到限位倾倒台(553),此时,则会使缓冲底片(56)倾斜角度反向,从而上面的滑动放车支架(3)滑落,进入底层滑轨。
