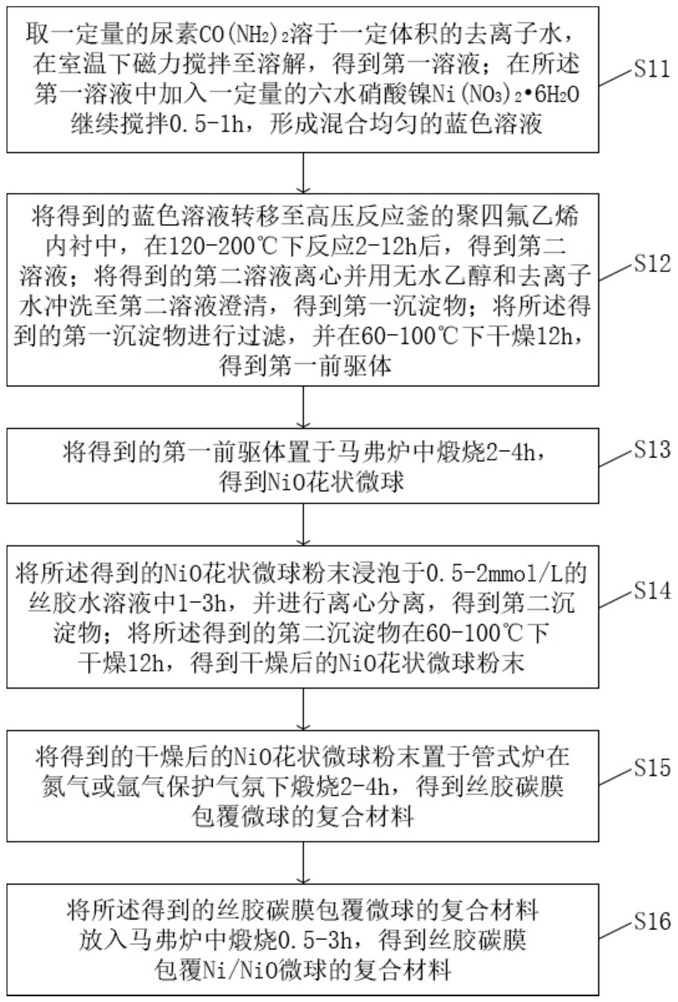

1.一种丝胶碳膜包覆Ni/NiO微球复合材料的制备方法，其特征在于，包括步骤：S1.取一定量的尿素CO(NH2)2溶于一定体积的去离子水，在室温下磁力搅拌至溶解，得到第一溶液；在所述第一溶液中加入一定量的六水硝酸镍Ni(NO3)2·6H2O继续搅拌0.5-1h，形成混合均匀的蓝色溶液；

S2.将得到的蓝色溶液转移至高压反应釜的聚四氟乙烯内衬中，在120-200℃下反应2-

12h后，得到第二溶液；将得到的第二溶液离心并用无水乙醇和去离子水冲洗至第二溶液澄清，得到第一沉淀物；将所述得到的第一沉淀物进行过滤，并在60-100℃下干燥12h，得到第一前驱体；

S3.将得到的第一前驱体置于马弗炉中煅烧2-4h，得到NiO花状微球；

S4.将所述得到的NiO花状微球粉末浸泡于0.5-2mmol/L的丝胶水溶液中1-3h，并进行离心分离，得到第二沉淀物；将所述得到的第二沉淀物在60-100℃下干燥12h，得到干燥后的NiO花状微球粉末；

S5.将得到的干燥后的NiO花状微球粉末置于管式炉在氮气或氩气保护气氛下煅烧2-

4h，得到丝胶碳膜包覆微球的复合材料；

S6.将所述得到的丝胶碳膜包覆微球的复合材料放入马弗炉中煅烧0.5-3h，得到丝胶碳膜包覆Ni/NiO微球的复合材料。

2.根据权利要求1所述的一种丝胶碳膜包覆Ni/NiO微球复合材料的制备方法，其特征在于，所述步骤S1中尿素与六水硝酸镍的物质的量之比为(3-15)：1。

3.根据权利要求1所述的一种丝胶碳膜包覆Ni/NiO微球复合材料的制备方法，其特征在于，所述步骤S3中煅烧的温度为400-600℃。

4.根据权利要求3所述的一种丝胶碳膜包覆Ni/NiO微球复合材料的制备方法，其特征在于，所述步骤S3中NiO花状微球的直径为1-2μm。

5.根据权利要求3所述的一种丝胶碳膜包覆Ni/NiO微球复合材料的制备方法，其特征在于，所述步骤S5中煅烧的温度为400-600℃。

6.根据权利要求5所述的一种丝胶碳膜包覆Ni/NiO微球复合材料的制备方法，其特征在于，所述步骤S3、步骤S5、步骤S6中煅烧的升温速率为3-5℃/min。

7.根据权利要求1所述的一种丝胶碳膜包覆Ni/NiO微球复合材料的制备方法，其特征在于，所述步骤S4中丝胶的分子量为5000-10000。

8.根据权利要求1所述的一种丝胶碳膜包覆Ni/NiO微球复合材料的制备方法，其特征在于，所述步骤S6中煅烧的温度为250-350℃。

9.根据权利要求2所述的一种丝胶碳膜包覆Ni/NiO微球复合材料的制备方法，其特征在于，所述步骤S1中尿素与六水硝酸镍均为化学分析纯。

10.根据权利要求1所述的一种丝胶碳膜包覆Ni/NiO微球复合材料的制备方法，其特征在于，所述步骤S6中得到的丝胶碳膜包覆Ni/NiO微球的复合材料应用于锂硫电池正极材料中。
