1.一种噻吩‑咔唑核四臂空穴传输材料，其特征在于，化学机构式如式（CZ‑1）所示：。

2.制备如权利要求1所述的一种噻吩‑咔唑核四臂空穴传输材料的方法，其特征在于，包括如下步骤：使对碘苯甲醚与对溴苯胺发生偶联反应生成中间体（5）；使中间体（5）与联硼酸频那醇酯发生取代反应生成中间体（6）；使中间体（6）与2，3‑二溴噻吩发生偶联反应生成中间体（7）；使中间体（7）发生溴代反应生成中间体（8）；使中间体（6）与3，6‑二溴咔唑发生偶联反应生成中间体（9）；使中间体（9）与中间体（8）发生偶联反应生成终产物CZ‑1；

。

3.根据权利要求2所述的一种噻吩‑咔唑核四臂空穴传输材料的制备方法，其特征在于，包括如下步骤：中间体（5）的合成：以甲苯为溶剂，氮气环境下，对碘苯甲醚与对溴苯胺在催化剂、强碱以及螯合配体的共同作用下，加热回流反应生成中间体（5）；所述对碘苯甲醚、对溴苯胺、催化剂、强碱以及螯合配体的摩尔比为1:0.2 0.6:0.06 0.09:3.0 3.4:0.06 0.09；

~ ~ ~ ~

中间体（6）的合成：以甲苯为溶剂，氮气环境下，中间体（5）与联硼酸频那醇酯在碱和催化剂的作用下，加热回流反应生成中间体（6）；所述中间体（5）、联硼酸频那醇酯、碱以及催化剂的摩尔比为1:1 1.4:2.8 3:0.08 0.12；

~ ~ ~

中间体（7）的合成：以N，N‑二甲基甲酰胺和水为混合溶剂，氮气环境下，中间体（6）与2，

3‑二溴噻吩在碱和催化剂的作用下，加热回流反应生成中间体（7）；所述中间体（6）、2，3‑二溴噻吩、碱以及催化剂的摩尔比为1:0.3 0.35:1.8 2.2:0.02 0.05；

~ ~ ~

中间体（8）的合成：以四氢呋喃为溶剂，中间体（7）与NBS反应生成中间体（8）；所述中间体（7）与NBS的摩尔比为1:1 1.2；

~

中间体（9）的合成：以N，N‑二甲基甲酰胺和水为混合溶剂，氮气环境下，中间体（6）与3，

6‑二溴咔唑在碱和催化剂的作用下，加热反应生成中间体（9）；所述中间体（6）、3，6‑二溴咔唑、碱以及催化剂的摩尔比为1:0.3 0.5:4 4.3:0.03 0.05；

~ ~ ~

噻吩‑咔唑核四臂空穴传输材料的合成：以甲苯为溶剂，氮气环境下，中间体（8）与中间体（9）在强碱、有机膦配体以及钯催化剂共同作用下，加热回流发生偶联反应生成噻吩‑咔唑核四臂空穴传输材料；所述中间体（8）、中间体（9）、强碱、有机膦配体以及钯催化剂的摩尔比为1:2.3 2.8:2.8 3.2:0.06 0.1:0.02 0.06。

~ ~ ~ ~

4.根据权利要求3所述的一种噻吩‑咔唑核四臂空穴传输材料的制备方法，其特征在于：中间体（5）的合成时，110℃ 120℃加热回流下反应8 12小时；中间体（6）的合成时，110~ ~℃ 120℃加热回流下反应8 12小时；中间体（7）的合成时，110℃ 120℃加热回流下反应10~ ~ ~ ~

14小时；中间体（8）的合成时，0℃ 10℃冰浴条件下，分批将NBS加入反应体系，加完后，20℃~

25℃室温反应3 5小时；中间体（9）的合成时，反应时间为8 12小时，反应温度为80℃ 100~ ~ ~ ~℃；噻吩‑咔唑核四臂空穴传输材料的合成时，110℃ 120℃加热回流下反应10 14小时。

~ ~

5.根据权利要求3所述的一种噻吩‑咔唑核四臂空穴传输材料的制备方法，其特征在于：中间体（5）的合成时，所述强碱为氢氧化钾；中间体（6）的合成时，所述碱为醋酸钾；中间体（7）、（9）合成时，所述碱为碳酸钾。

6.根据权利要求3所述的一种噻吩‑咔唑核四臂空穴传输材料的制备方法，其特征在于：噻吩‑咔唑核四臂空穴传输材料的合成时，所述有机磷配体为XPhos，中间体（5）的合成时，所述螯合配体为1,10‑邻菲咯啉。

7.根据权利要求3所述的一种噻吩‑咔唑核四臂空穴传输材料的制备方法，其特征在于：噻吩‑咔唑核四臂空穴传输材料的合成时，所述钯催化剂为三(二亚苄基丙酮)二钯；中间体（5）的合成时，所述催化剂为氯化亚铜；中间体（6）的合成时，所述催化剂为1，1‑双二苯基膦二茂铁二氯化钯，中间体（7）、（9）合成时，所述催化剂为四三苯基膦钯。

8.根据权利要求2所述的一种噻吩‑咔唑核四臂空穴传输材料的制备方法，其特征在于：该方法的各个步骤中还包括分离纯化的步骤。

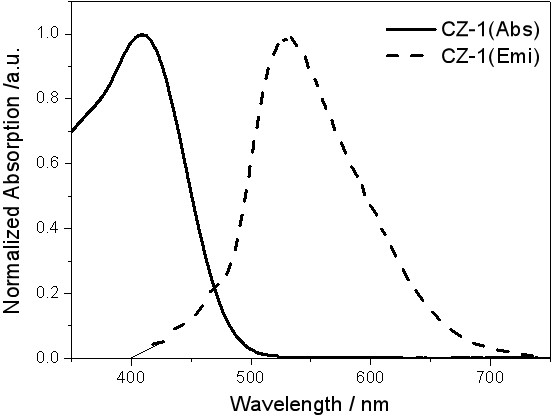

9.如权利要求1所述的一种噻吩‑咔唑核四臂空穴传输材料在钙钛矿太阳能电池中的应用。
