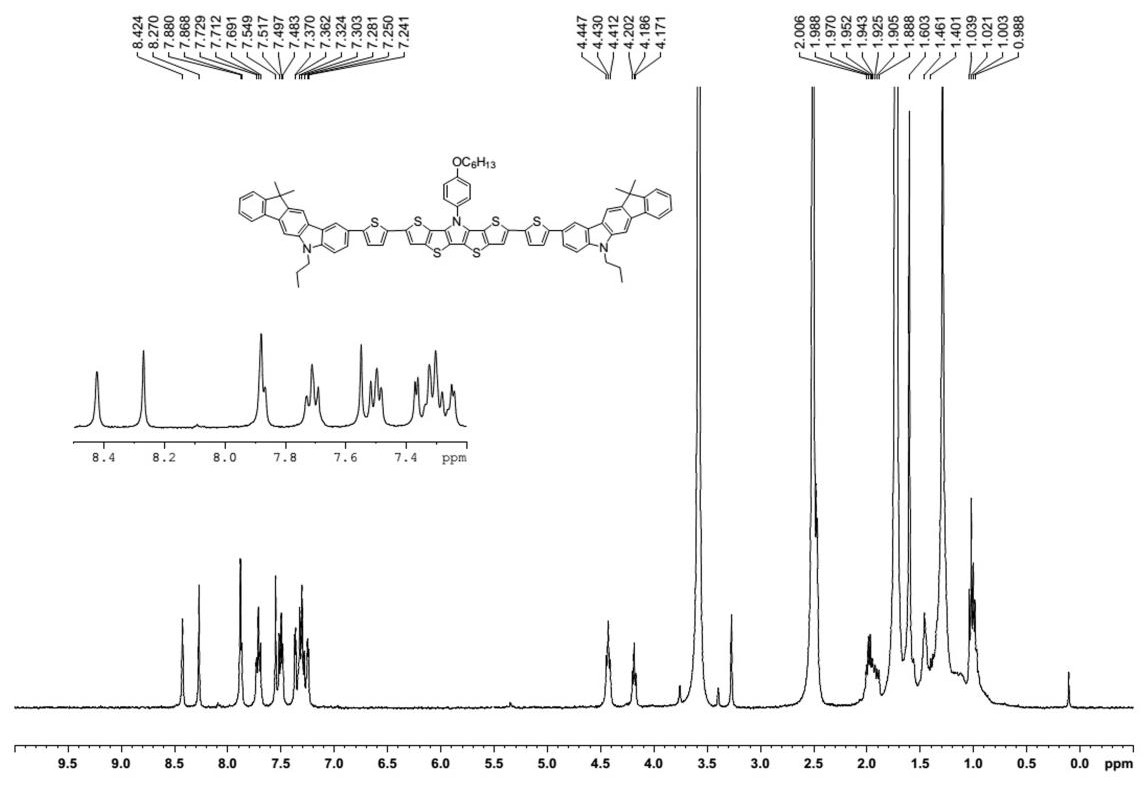

1.基于茚并[1,2-b]咔唑的免掺杂空穴传输材料，其特征在于，具有式（V）的化学结构式：。

2.如权利要求1所述的基于茚并[1,2-b]咔唑的免掺杂空穴传输材料的制备方法，其特征在于，包括如下步骤：S1：使式（I）化合物和2-三丁基甲锡烷基噻吩发生Still偶联反应生成式（II）化合物；

；

S2：使式（II）化合物发生溴化反应生成式（III）化合物；

；

S3：使式（III）化合物和式（IV）化合物发生偶联反应生成式（V）化合物，即基于茚并[1,

2-b]咔唑的免掺杂空穴传输材料；

。

3.根据权利要求2所述的基于茚并[1,2-b]咔唑的免掺杂空穴传输材料的制备方法，其特征在于：在所述的S1中，使式（I）化合物在溶剂甲苯中，在四三苯基膦钯催化作用下，与2-三丁基甲锡烷基噻吩发生Still偶联反应生成式（II）化合物，其中各物质用量以物质的量计，式（I）化合物：2-三丁基甲锡烷基噻吩：钯催化剂=1：1 2：0.01 0.2；反应时间为6 12 h。

~ ~ ~

4.根据权利要求2所述的基于茚并[1,2-b]咔唑的免掺杂空穴传输材料的制备方法，其特征在于：在所述S2中，使式（II）化合物在溶剂四氢呋喃中与N-溴代丁二酰亚胺（NBS）发生溴化反应生成式（III）化合物，其中各物质用量以物质的量计，式（II）化合物：NBS= 1: 1 1: 2；

~

反应时间为2 8 h。

~

5.根据权利要求2所述的基于茚并[1,2-b]咔唑的免掺杂空穴传输材料的制备方法，其特征在于：在所述S3中，使式（III）化合物在溶剂N,N-二甲基甲酰胺（DMF）中，在钯催化剂、有机磷配体、有机酸和碱的作用下，与式（IV）化合物进行反应得到式（V）化合物，其中各物质用量以物质的量计，式（IV）化合物：式（III）化合物：钯催化剂：有机磷配体：有机酸：碱= 1: 2~

5: 0.01 0.2: 0.02 0.5: 0.2 1: 2 4。

~ ~ ~ ~

6.根据权利要求5所述的基于茚并[1,2-b]咔唑的免掺杂空穴传输材料的制备方法，其特征在于：在所述的S3中，所述的钯催化剂为四三苯基磷钯、三（二亚苄基丙酮）二钯、[1,1'-双(二苯基膦基)二茂铁]二氯化钯或醋酸钯中的一种或两种以上混合；

所述的有机磷配体为三苯基膦、三(邻甲基苯基)磷、三(间甲基苯基)磷、三(对甲基苯基)磷、三环己基膦、正丁基二(1-金刚烷基)膦、三叔丁基膦、1,1'-双(二苯基膦)二茂铁或

2-双环己基膦-2',6'-二甲氧基联苯中的一种或两种以上混合；

所述的有机酸为特戊酸、醋酸和三氟乙酸中的一种或两种以上混合；

所述的碱为碳酸钠、碳酸钾、叔丁醇钠或叔丁醇钾中的一种或两种以上混合。

7.根据权利要求2所述的基于茚并[1,2-b]咔唑的免掺杂空穴传输材料的制备方法，其特征在于：该方法的各个步骤中还包括分离纯化的步骤。

8.一种如权利要求1所述的基于茚并[1,2-b]咔唑的免掺杂空穴传输材料在钙钛矿太阳能电池中的应用。
