专利号: 2020100646349
申请人: 西南交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种基于应变的钢筋锈蚀监测方法,其步骤为:A、将长度为待测钢筋长度的5‑20倍的光纤应变传感器(2),均匀绕制在由两层长条状尼龙布构成的包裹层(3)的夹层中,光纤应变传感器(2)的始端与末端的光纤引线均在包裹层(3)的同一侧露出;所述的光纤应变传感器(2)为等间距分布有多个光栅应变感应器(2a)的光纤应变传感器;

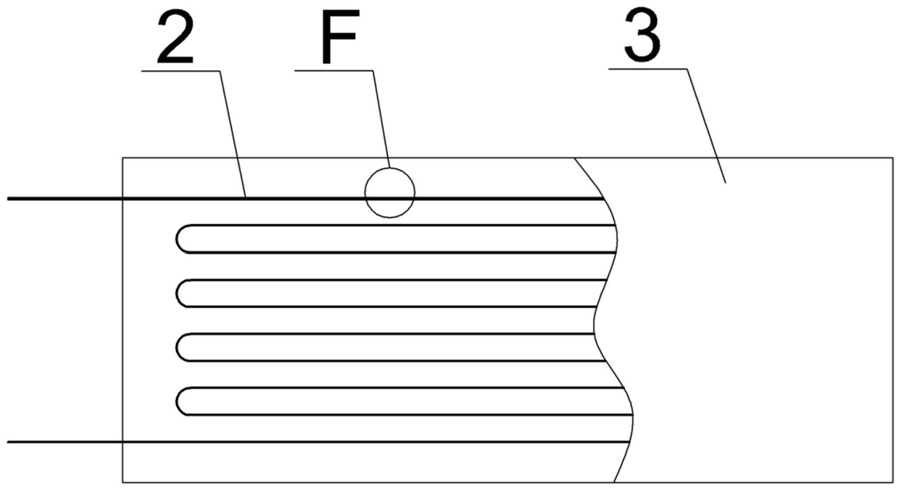

所述的光纤应变传感器(2)均匀绕制在由两层长条状尼龙布构成的包裹层(3)的夹层中的具体方法是:将光纤应变感应器(2)等距离地蛇形绕制在包裹层(3)的第一层尼龙布上;再在均匀布置好光纤应变感应器(2)的上面覆盖一层同样大小的尼龙布;

B、用绕制有光纤应变传感器(2)的包裹层(3)紧贴包裹在钢筋笼中的待测钢筋(1)上;

再采用一层泡沫塑料海绵(4)紧贴缠绕在包裹层(3)上,得到埋设有光纤应变传感器(2)的钢筋笼;

C、将埋设有光纤应变传感器(2)的钢筋笼置于浇筑模板中,然后,浇筑混凝土(5),并使光纤应变传感器(2)的始端与末端的光纤引线露出混凝土(5),得到埋设有光纤应变传感器的钢筋混凝土结构;

D、将光纤应变采集设备与光纤应变传感器(2)的光纤引线相连,并记录光纤应变传感器(2)上分布的所有光栅应变感应器(2a)的初始数据;随后,定期将光纤应变采集设备与光纤应变传感器(2)的光纤引线相连,采集出光纤应变传感器(2)上分布的所有光栅应变感应器(2a)的应变数据,进而得出待测钢筋(1)相应部位的锈蚀程度,完成对待测钢筋锈蚀程度的动态、定位监测。

2.根据权利要求1所述的一种基于应变的钢筋锈蚀监测方法,所述的泡沫塑料海绵(4)的厚度为3mm。
