1.一种由Schiff碱合成尺寸可调控的金属配合物微球的方法，其特征在于，所述方法为：将钴源、Schiff碱、表面活性剂于溶剂中进行溶剂热反应以制得所述金属配合物微球MOF；所述钴源、Schiff碱、表面活性剂的用量比为1-3mmol：2mmol：2-6g，所述溶剂热反应的反应温度为190-210℃。

2.根据权利要求1所述的方法，其中，所述Schiff碱、溶剂的用量比为2mmol：40-100mL。

3.根据权利要求1所述的方法，其中，所述溶剂热反应的条件满足：于密闭环境中进行，反应时间为6-24h；优选反应时间为10-12h。

4.根据权利要求1所述的方法，其中，所述钴源选自氯化钴、硫酸钴、硝酸钴中的至少一种。

5.根据权利要求1所述的方法，其中，所述Schiff碱选自N,N-双水杨醛乙二胺、水杨醛缩天冬氨酸、对硝基苯甲醛缩对氨基苯甲酸中的至少一种。

6.根据权利要求1所述的方法，其中，所述表面活性剂选自聚乙二醇、聚乙烯吡咯烷酮、L-半胱氨酸中的至少一种。

7.根据权利要求1所述的方法，其中，所述溶剂选自N,N-二甲基甲酰胺，无水乙醇，无水甲醇、水中的至少一种。

8.根据权利要求1所述的方法，其中，在热反应结束后，所述方法还包括：将反应体系冷却至15-35℃时，接着将无水乙醇和无水甲醇交替洗涤反应产物，然后于50-70℃下真空干燥6-10h。

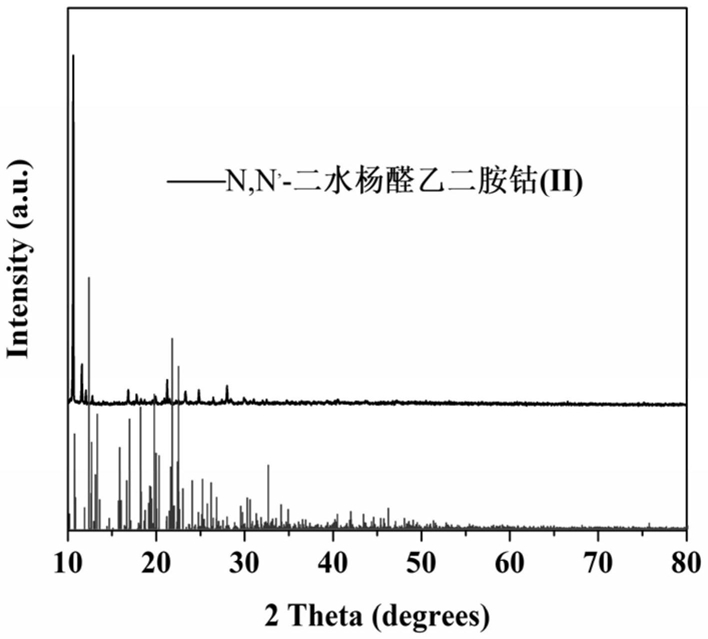

9.一种金属配合物微球，其特征在于，该金属配合物微球由权利要求1-8中任意一项所述的方法合成而得。

10.根据权利要求9所述的方法，其中，所述金属配合物微球的平均粒径为0.27-0.78μm。
