1.一种BiOCl/C3N4/UiO‑66三元复合光催化材料，其特征为，其制备方法如下：

1)制备C3N4：以三聚氰胺为原料制备C3N4；

2)制备BiOCl/C3N4复合物，BiOCl与C3N4的质量比为2:1；

3)通过改变BiOCl/C3N4与UiO‑66的比例控制复合材料中二元与单体的含量，制备得到BiOCl/C3N4/UiO‑66三元复合材料；BiOCl/C3N4与UiO‑66的质量比为1:1；

步骤1)中C3N4的制备方法为：

1)称取三聚氰胺10g于加盖的50mL陶瓷坩埚中，而后在马弗炉中从室温升温至550℃，‑1升温速率为20℃min ；

2)在热聚合反应结束后，将坩埚取出并自然冷却至室温，最后将产物研磨均匀并置于烘箱中70℃干燥12h，由此得到最终产物C3N4；

BiOCl/C3N4复合物的制备方法为：

1)分别称取0.5gC3N4和0.1491g的KCl溶于50mL去离子水中，充分超声20min得到溶液A；

2)称取0.9304g的Bi(NO3)3.5H2O于50mL冰醋酸溶液中，并强力搅拌30min，使之完全溶解，得到溶液B；

3)将溶液B逐滴加入上述溶液A中，当滴加步骤完成后，使悬浮液充分搅拌1h，然后静止

4h；

4)通过离心、水洗2次和乙醇洗2次，将得到的沉淀物在60℃条件下烘干，最终得到BiOCl/C3N4复合物；

BiOCl/C3N4/UiO‑66三元复合材料的制备方法为：

1)将0.2149gZrCl4，0.1532g对苯二甲酸，0.5gBiOCl/C3N4复合物和3.5mL乙酸加入到

42mlDMF中，超声30min后将其转移至50mL聚四氟乙烯反应釜中120℃反应24h；

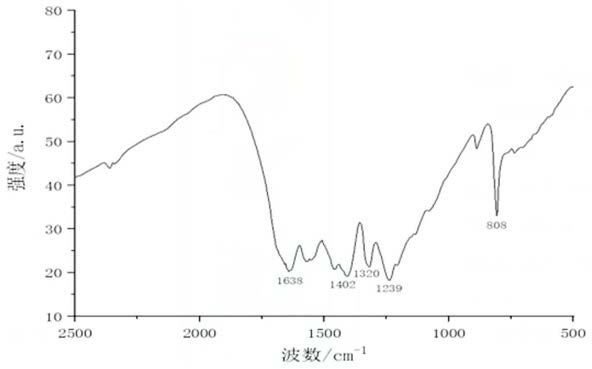

2)冷却至室温，离心并用DMF和乙醇各洗3次在80℃下干燥得BiOCl/C3N4/UiO‑66三元复合材料。
