专利号: 2020100694893
申请人: 毛华平
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-11-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

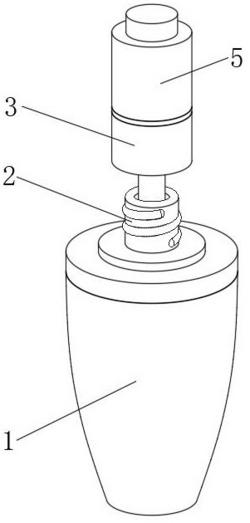

1.一种抗衰老精华液定量挤出装置,包括包装瓶(1),所述包装瓶(1)的顶部设置有瓶口(2),其特征在于:所述瓶口(2)上螺纹连接有密封盖(3),且所述密封盖(3)上还设置有吸管(4),所述密封盖(3)顶部设置有改变吸管(4)吸取量的调节式定量挤出装置(5)。

2.根据权利要求1所述的一种抗衰老精华液定量挤出装置,其特征在于:所述调节式定量挤出装置(5)包括设置于密封盖(3)顶部的主体(6),所述主体(6)的顶部滑动连接有按压块(7),所述按压块(7)的底部分别连接有行程扩大机构(8)和限位调节机构(9)。

3.根据权利要求2所述的一种抗衰老精华液定量挤出装置,其特征在于:所述行程扩大机构(8)包括连接于密封盖(3)顶部上表面的两组支撑架(10),两组所述支撑架(10)之间设置有转动轴(11),所述转动轴(11)上固定连接有第一齿轮(12)和第二齿轮(13),所述吸管(4)内设置有活塞(14),所述活塞(14)的顶部连接有活塞杆(15),所述活塞杆(15)上连接有与第一齿轮(12)啮合的第一齿条(16),所述第二齿轮(13)设置有两组且分别位于第一齿轮(12)的两侧,且所述按压块(7)的底部连接有与第二齿轮(13)啮合的第二齿条(17)。

4.根据权利要求2所述的一种抗衰老精华液定量挤出装置,其特征在于:所述限位调节机构(9)包括与主体(6)内部螺纹连接的移动环(18),所述移动环(18)的顶部与按压块(7)之间设置有弹簧(19),且所述密封盖(3)的顶部上表面还设置有与移动环(18)滑动连接的导向杆(20)。

5.根据权利要求4所述的一种抗衰老精华液定量挤出装置,其特征在于:所述主体(6)的内表面底部连接有限位环(21),且所述导向杆(20)的一侧连接有与限位环(21)滑动连接的限位块(22)。

6.根据权利要求2所述的一种抗衰老精华液定量挤出装置,其特征在于:所述按压块(7)上连接有限位圈(23)。

7.根据权利要求3所述的一种抗衰老精华液定量挤出装置,其特征在于:所述支撑架(10)上连接有与第二齿条(17)滑动连接的L型块(24),所述密封盖(3)的顶部上表面连接有与活塞杆(15)滑动连接的稳定块(25)。

8.根据权利要求3所述的一种抗衰老精华液定量挤出装置,其特征在于:所述第一齿轮(12)的分度圆直径大于第二齿轮(13)的分度圆直径。
