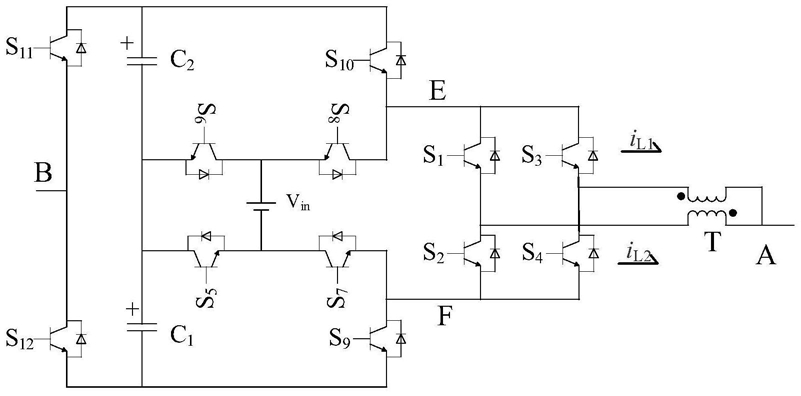

1.一种基于开关电容的2倍升压九电平逆变器，其特征在于：由直流源(Vin)、第一开关管(S1)、第二开关管(S2)、第三开关管(S3)、第四开关管(S4)、第五开关管(S5)、第六开关管(S6)、第七开关管(S7)、第八开关管(S8)、第九开关管(S9)、第十开关管(S10)、第十一开关管(S11)、第十二开关管(S12)、一个反接耦合电抗器(T)、第一电容器(C1)和第二电容器(C2)组成，

设输出端口A为所述九电平逆变器输出正端，设输出端口B为所述九电平逆变器输出负端；

所述直流源(Vin)正极与所述第八开关管(S8)的发射极、所述第六开关管(S6)的集电极分别相连；

所述第八开关管(S8)的集电极与第一开关管(S1)、第三开关管(S3)的集电极相连；所述第一开关管(S1)的发射极与第二开关管(S2)的集电极相连；所述第三开关管(S3)的发射极与第四开关管(S4)的集电极相连；

所述反接耦合电抗器(T)一侧的两个端口分别连接第一开关管(S1)的发射极以及第三开关管(S3)的发射极，所述反接耦合电抗器(T)另一侧的两个端口短接并与输出端口A相连；

所述第十开关管(S10)的发射极与第一开关管(S1)的集电极相连，所述第十开关管(S10)的集电极与第二电容器(C2)的正端相连；所述第二电容器(C2)的负端与第一电容器(C1)的正端相连；所述第一电容器(C1)的负端与第九开关管(S9)的发射极相连，所述第九开关管(S9)的集电极与第七开关管(S7)的发射极相连；

所述第六开关管(S6)的发射极与第二电容器(C2)的负端相连；所述第五开关管(S5)的集电极与第二电容器(C2)的负端相连；所述直流源(Vin)负极与第五开关管(S5)的发射极相连，所述直流源(Vin)负极与第七开关管(S7)的集电极相连；

所述第十一开关管(S11)的集电极与第二电容器(C2)的正端相连，所述第十一开关管(S11)的发射极与第十二开关管(S12)集电极相连；所述第十二开关管(S12)的发射极与第一电容器(C1)的负端相连；所述第十一开关管(S11)的发射极与输出端口B相连；

第一电容器(C1)和第二电容器(C2)与直流源(Vin)串联或并联，当第一电容器(C1)和第二电容器(C2)与直流源(Vin)串联时，直流源电压与电容电压叠加后对负载放电，构成一种2倍升压结构。

2.根据权利要求1所述基于开关电容的2倍升压九电平逆变器，其特征在于：当工作在输出最高电平/最低电平和次最高电平/次最低电平区域对应时间段内时，对第一电容器(C1)和第二电容器(C2)交替充放电，避免电容电压跌落。

3.根据权利要求1或2所述基于开关电容的2倍升压九电平逆变器，其特征在于：设“0”表示开关关断，“1”表示开关闭合，“C”、“D”或“‑”分别表示电容器已充电、放电或未改变，在每种电平下的开关状态如下表，

其中，VAB表示A、B两点间的电压。
