专利号: 2020100720101
申请人: 南宁学院
专利类型:发明专利
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

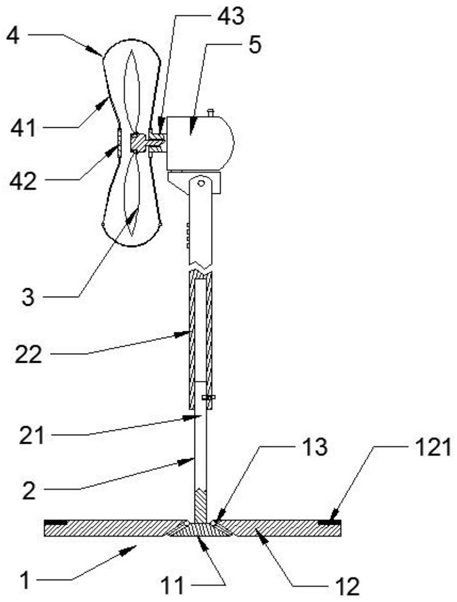

1.一种可折叠落地扇,其特征在于:包括底座(1)、支撑杆(2)、扇叶(3)、扇叶罩(4)及电机组件(5),所述底座(1)由中心座(11)、脚板(12)及合页(13)组成,脚板(12)通过合页(13)与中心座(11)连接,所述支撑杆(2)下端与底座(1)连接,上端与电机组件(5)连接,电机组件(5)设有微型电机,扇叶(3)装在微型电机设有的输出轴端部,所述扇叶罩(4)由防护筋(41)、前盖(42)和后盖(43)组成,前盖(42)与后盖(43)周边设有T形槽A,防护筋(41)的两端与T形槽A装配,所述防护筋(41)由U形筋(411)与弧形筋(412)组成,U形筋(411)通过其设有的短筋(4111)与弧形筋(412)连接,后盖(43)与电机组件(5)设有的外壳连接;

所述短筋(4111)与U形筋(411)是通过销孔与销钉间隙配合连接的;

所述短筋(4111)与弧形筋(412)是通过销孔及销钉间隙配合连接的;

所述防护筋(41)两端的形状与T形槽A的形状相匹配,并与T形槽A间隙配合;

所述微型电机输出轴端部周边设有T形槽B,扇叶(3)的根部(31)的形状与T形槽B的形状相匹配,并与T形槽B间隙配合;

所述扇叶(3)上设有销孔,微型电机输出轴上设有销钉。

2.如权利要求1所述的可折叠落地扇,其特征在于:所述脚板(12)有四个,且是均匀对称布置。

3.如权利要求1所述的可折叠落地扇,其特征在于:所述脚板(12)的顶面设有磁铁(121)。

4.如权利要求1所述的可折叠落地扇,其特征在于:所述支撑杆(2)由下杆(21)与上杆(22)组成,上杆(22)内设有长250毫米的内孔,下杆(21)长250毫米,下杆(21)的外径与所述内孔的内径相匹配,下杆(21)与内孔间隙配合。

5.如权利要求4所述的可折叠落地扇,其特征在于:所述上杆(22)的底部还设有弹珠式的卡紧装置,下杆(21)的上部设有与弹珠外形相匹配的卡槽。
