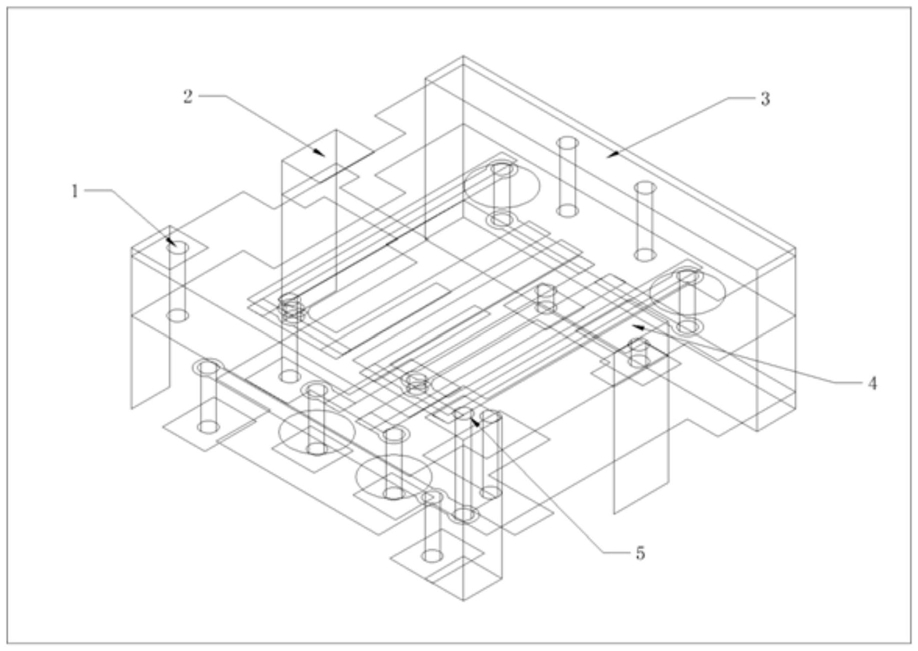

1.中心频率可调绝对带宽固定的LTCC滤波器，其特征在于包括五个外部端口和内部滤波结构；

内部滤波结构从下至上依次包括九层金属层：

第一层包括第一焊盘(1‑1)、第二焊盘(1‑2)、第三焊盘(1‑3)、第四焊盘(1‑4)、第五焊盘(1‑5)、第六焊盘(1‑6)、第七焊盘(1‑7)、第八焊盘(1‑8)，以及焊接的各种集总元件；各种集总元件包括两个电阻R1、R2，两个电容C11、C6，两个可调电容Tuning_C1、Tuning_C2；第三焊盘(1‑3)、第七焊盘(1‑7)通过金属柱与第三层的微带线连接；第一焊盘(1‑1)、第五焊盘(1‑5)为短路状态，通过金属柱与第三层的微带线连接；第四焊盘(1‑4)、第八焊盘(1‑8)通过金属柱与第二层地面连接；第二焊盘(1‑2)、第三焊盘(1‑3)之间焊接电容C11；第六焊盘(1‑6)、第七焊盘(1‑7)之间焊接电容C6；第一焊盘(1‑1)、第二焊盘(1‑2)之间焊接电阻R1；

第五焊盘(1‑5)、第六焊盘(1‑6)之间焊接电阻R2；第二焊盘(1‑2)、第四焊盘(1‑4)之间焊接一个可调电容Tuning_C1；第六焊盘(1‑6)、第八焊盘(1‑8)之间焊接一个可调电容Tuning_C2；

第二层为地面，包括第一金属贴片(2‑1)，第一金属贴片(2‑1)为对应两边边缘开有轴对称第一L型槽(2‑2)的方形金属块，且在两第一L型槽(2‑2)间开有两个轴对称的第一通孔(2‑3)；

第三层为高阻抗微带线，包括第一微带线(3‑1)、第二微带线(3‑2)、第三微带线(3‑3)；

第一微带线(3‑1)与第二微带线(3‑2)轴对称，第三微带线(3‑3)与第一微带线(3‑1)、第二微带线(3‑2)均垂直设置，且留有空隙；第一微带线(3‑1)为两臂高度不一致的凵结构，第一微带线(3‑1)、第二微带线(3‑2)的开口朝向相反；第一微带线(3‑1)的较低臂端与第一层第三焊盘(1‑3)的一端通过金属柱穿过第一通孔(2‑3)连接；第二微带线(3‑2)的较低臂端与第一层第七焊盘(1‑7)的一端通过金属柱穿过第一通孔(2‑3)连接；第三微带线(3‑3)的两端分别与第一层第一焊盘(1‑1)、第五焊盘(1‑5)通过金属柱穿过第一L型槽(2‑2)连接；

第四层为地面，包括第二金属贴片(4‑1)，第二金属贴片(4‑1)为两对应边其中一边中心开有第二矩形槽(4‑3)，另一边开有第二L型槽(4‑2)的方形金属块；方形金属块的第三边开有两个第二通孔(4‑4)；

第五层为低阻抗微带线，包括两条轴对称的第四微带线(5‑1)、第五微带线(5‑2)；第四微带线(5‑1)为两臂高度不一致的凵结构，第四微带线(5‑1)、第五微带线(5‑2)的开口朝向一致；第四微带线(5‑1)的一端与第三层第一微带线(3‑1)的较高臂端通过金属柱穿过第二通孔(4‑4)连接；第五微带线(5‑2)的一端与第三层第二微带线(3‑2)的较高臂端通过金属柱穿过第二通孔(4‑4)连接；

第六层包括两条轴对称的第六微带线(6‑1)、第七微带线(6‑2)；第六微带线(6‑1)为两臂高度不一致的凵结构，其开口与第五层第四微带线(5‑1)开口朝向相同；其中第六微带线(6‑1)与第五层第四微带线(5‑1)通过金属柱连接，相互耦合形成输入端耦合电容；第七微带线(6‑2)与第五微带线(5‑2)通过金属柱连接，相互耦合形成输出端耦合电容；

第七层包括两条轴对称的第八L型微带线(7‑1)、第九L型微带线(7‑2)；第八L型微带线(7‑1)的一端通过金属柱与第六层第六微带线(6‑1)连接，另一端变宽设置；第九L型微带线(7‑2)的一端通过金属柱与第六层第七微带线(6‑2)连接，另一端变宽设置；

第八层为地面，包括第三金属贴片(8‑1)，第三金属贴片(8‑1)为两对应边其中一边中心开有第三矩形槽(8‑3)，另一边开有第三L型槽(8‑2)的方形金属块；

第九层包括第九焊盘(9‑1)、第十焊盘(9‑2)、第十一焊盘(9‑3)、第十二焊盘(9‑4)、第十三焊盘(9‑5)；第十焊盘(9‑2)通过其侧边与第七层第八L型微带线(7‑1)变宽端连接封口作为输入端口；第十三焊盘(9‑5)通过其侧边与第七层第九L型微带线(7‑2)变宽端连接封口作为输出端口；第十一焊盘(9‑3)通过其侧边与第一层接地焊盘(1‑9)连接封口作为接地端口；第十二焊盘(9‑4)与第三层第三微带线(3‑3)通过金属柱连接，并通过其侧边与第一层第五焊盘(1‑5)连接封口作为频率控制端口；第九焊盘(9‑1)通过其侧边、金属柱与第二层、第四层、第八层中的一个地面连接作为接地端口；

由第一微带线(3‑1)、第二微带线(3‑2)、第四微带线(5‑1)、第五微带线(5‑2)、电容C11、电容C6、可调电容Tuning_C1、可调电容Tuning_C2以及连接它们的金属柱分别构成两个谐振器；

调节第三层第一微带线(3‑1)、第二微带线(3‑2)的间距控制磁耦合强弱，调节第五层第四微带线(5‑1)、第五微带线(5‑2)的间距控制电耦合强弱；

通过改变第六层第六微带线(6‑1)、第七微带线(6‑2)的间距控制源负载耦合大小。

2.如权利要求1所述的中心频率可调绝对带宽固定的LTCC滤波器，其特征在于第三层第一微带线(3‑1)靠近第三微带线(3‑3)的一臂高度低于远离第三微带线(3‑3)的另一臂高度；第五层第四微带线(5‑1)靠近第五微带线(5‑2)的一臂高度低于远离第五微带线(5‑2)的另一臂高度；第六层第六微带线(6‑1)较低臂的高度大于第四微带线(5‑1)较低臂的高度，较高臂的高度与第四微带线(5‑1)较高臂的高度一致。

3.如权利要求1或2所述的中心频率可调绝对带宽固定的LTCC滤波器，其特征在于第三矩形槽(8‑3)与第四层第二矩形槽(4‑3)结构相同；第三L型槽(8‑2)与第四层第二L型槽(4‑

2)结构相同。

4.基于权利要求1‑3任一所述的中心频率可调绝对带宽固定的LTCC滤波器的仿真方法，其特征在于所述方法包括耦合系数K的仿真过程和外部Q值Qe的仿真过程；

所述耦合系数K的仿真过程具体是：

K＝mij*fbw， 由 得|fe‑fo|≈mij*bw；其中mij为耦合矩阵中的元素

值，i，j＝1，2，3…n，i≠j；fe和fo为偶模频率和奇模频率；f1为中心频率；bw为设计带宽；由公式可知|fe‑fo|参数只与mij和bw有关，与中心频率f1无关；具体是：步骤(1)、将可调电容的可调范围分为n等份，分别为Cx1，Cx2，Cx3，…Cxn，其中n为自然数且n≥2；改变电容值改变中心频率f1；

步骤(2)、计算理论|fe‑fo|值，并做出|fe‑fo|参数相比不同电容值Cx1，Cx2，Cx3，…Cxn的理想|fe‑fo|参数曲线，该曲线为直线；

步骤(3)、依次设置可调电容Tuning_C1和可调电容Tuning_C2的电容值为Cx1，Cx2，Cx3，…Cxn，两个可调电容容值相等，仿真得到|fe‑fo|值设为bw1，bw2，bw3，…bwn；

步骤(4)、画出仿真的|fe‑fo|参数相比不同电容值Cx1，Cx2，Cx3，…Cxn的仿真|fe‑fo|参数曲线，与理想|fe‑fo|参数曲线做对比；

步骤(5)、若仿真|fe‑fo|参数曲线明显偏离理想|fe‑fo|参数曲线，则改变第三层中第一微带线(3‑1)与第二微带线(3‑2)两臂的高度、微带线长度、两微带线间距，改变第五层中第四微带线(5‑1)、第五微带线(5‑2)两臂的高度、微带线长度和两微带线间距，然后重新执行步骤(3)、(4)、(5)；

步骤(6)、若仿真|fe‑fo|参数曲线在理想|fe‑fo|参数曲线上下波动，则取仿真|fe‑fo|参数曲线中最大值和最小值为bwmax和bwmin；如果|bwmax‑bwmin|＞10MHZ，则改变第三层中第一微带线(3‑1)与第二微带线(3‑2)两臂的高度、微带线长度、两微带线间距，改变第五层中第四微带线(5‑1)、第五微带线(5‑2)两臂的高度、微带线长度和两微带线间距，然后重新执行步骤(3)、(4)、(5)、(6)；如果|bwmax‑bwmin|≤10MHZ则仿真结束；

所述外部Q值Qe的仿真过程具体是：

由 得 其中ms1为输入端与相邻谐振

器耦合系数；t为仿真环境中只有输入端和相邻谐振器的情况下，从输入端仿真得到的中心频率处的群时延；由公式可知t参数与中心频率f1无关；具体是：步骤(1)、将可调电容的可调范围分为n等份，分别为Cx1，Cx2，Cx3，…Cxn；其中n为自然数且n≥2，n越大精度越高；改变电容改变中心频率f1；

步骤(2)、计算理论t值，并做出t参数相比不同电容值Cx1，Cx2，Cx3，…Cxn的理想t参数曲线；该曲线为直线；

步骤(3)、依次设置可调电容Tuning_C1和可调电容Tuning_C2的电容值为Cx1，Cx2，Cx3，…Cxn，两个可调电容容值相等，仿真得到t参数值，设为t1，t2，t3，…tn；

步骤(4)、画出仿真的t参数相比不同电容值Cx1，Cx2，Cx3，…Cxn的仿真t参数曲线，与理想t参数曲线做对比；

步骤(5)、若仿真t参数曲线明显偏离理想t参数曲线，则改变第六层中第六微带线(6‑

1)、第七微带线(6‑2)两臂的高度，微带线长度，两微带线间距，改变第七层第八L型微带线(7‑1)、第九L型微带线(7‑2)与第六层第六微带线(6‑1)、第七微带线(6‑2)的连接位置，然后重新执行步骤(3)、(4)、(5)；

步骤(6)、若仿真t参数曲线在理想t参数曲线上下波动，则取仿真t参数曲线中最大值‑9

和最小值为tmax和tmin；如果|tmax‑tmin|＞2*10 ，则改变第六层中第六微带线(6‑1)、第七微带线(6‑2)两臂的高度、微带线长度、两微带线间距，改变第七层第八L型微带线(7‑1)、第九L型微带线(7‑2)与第六层第六微带线(6‑1)、第七微带线(6‑2)的连接位置，然后重新执行‑9步骤(3)、(4)、(5)、(6)；如果|tmax‑tmin|≤2*10 则仿真结束。
