专利号: 2020100743508
申请人: 乐清市路航电气有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-11-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

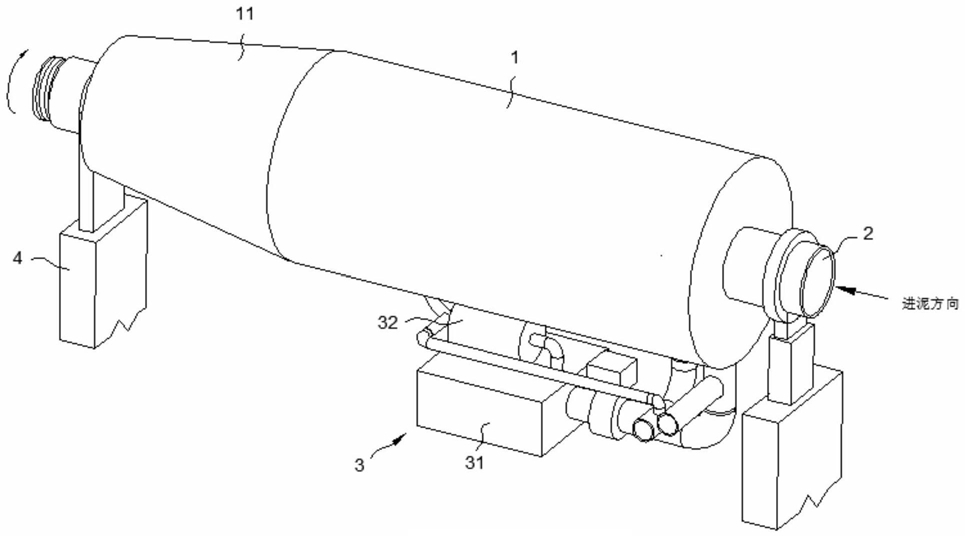

1.一种用于河道污泥处理工艺的离心分离装置,包括外壳(1)、进泥管(2)、固定座(4)和转鼓(5),其特征在于:所述外壳(1)的一端为第一锥形部(11),所述外壳(1)的两端与固定座(4)通过焊接固定,两个所述固定座(4)之间通过轴承活动连接有转鼓(5),所述转鼓(5)的一端与外部转矩连接,所述转鼓(5)为中空结构,且其一端为第二锥形部(51),所述第一锥形部(11)与第二锥形部(51)设置在同一个垂直面内,所述转鼓(5)的内部设置有进泥管(2),所述进泥管(2)与转鼓(5)的一端连接有差速离合器。

2.根据权利要求1所述的一种用于河道污泥处理工艺的离心分离装置,其特征在于:所述第二锥形部(51)的一端安装有整流锥(512),所述整流锥(512)的外部均匀设置有刮刀(513),所述刮刀(513)的旋转外径等于进泥管(2)的内径。

3.根据权利要求2所述的一种用于河道污泥处理工艺的离心分离装置,其特征在于:所述整流锥(512)贴合在第二锥形部(51)的侧壁,所述整流锥(512)的一侧均匀开设有单向齿孔(514),所述齿盘(54)的一侧均匀设置有单向齿(541),所述单向齿(541)与单向齿孔(514)相互啮合,所述整流锥(512)的内部通过轴承活动连接有齿盘(54),所述整流锥(512)的内部还安装有第一电机(55),所述电机(55)的输出轴外部套接有齿轮(551),所述齿轮(551)与齿盘(54)相啮合,所述齿盘(54)上均匀开设有通孔,且通孔内贯穿有气管(561),所述气管(561)的一端贯通连接有高压气泵(56)。

4.根据权利要求3所述的一种用于河道污泥处理工艺的离心分离装置,其特征在于:所述整流锥(512)的一侧连接有拉绳(571),所述拉绳(571)活动穿过齿盘(54),所述第二锥形部(51)的内部通过轴承活动连接有绳盘(57),所述拉绳(571)缠绕在绳盘(57)上,所述绳盘(57)的一侧连接有单向离合器(573),所述单向离合器(573)的一端连接有第二电机(572)。

5.根据权利要求4所述的一种用于河道污泥处理工艺的离心分离装置,其特征在于:所述外壳(1)的内部安装有网式过滤器(12),所述网式过滤器(12)的两侧分别为中水区(121)和清水区(122),所述中水区(121)和清水区(122)均与外部水流收集端通过管路贯通连接,所述清水区(122)的一侧通过管路贯通连接有水箱(31),所述水箱(31)的顶部设置有水泵(32),所述水泵(32)的进水端与水箱(31)通过管路相贯通,所述水泵(32)的出水端与外壳(1)通过管路相贯通,所述水泵(32)的出水端与中水区(121)和清水区(122)均通过管路贯通连接。

6.根据权利要求5所述的一种用于河道污泥处理工艺的离心分离装置,其特征在于:所述水泵(32)的出水端设置有磁吸接头组件(33),所述磁吸接头组件(33)包括外电磁接头(331),所述外电磁接头(331)与水泵(32)出水端的管路相连接,所述转鼓(5)上贯通连接有伸缩螺纹管(333),所述伸缩螺纹管(333)的一端连接有内电磁接头(332),所述内电磁接头(332)与外电磁接头(331)相互吸合,所述转鼓(5)上均匀开设有单向喷孔(334)。

7.根据权利要求6所述的一种用于河道污泥处理工艺的离心分离装置,其特征在于:所述第二锥形部(51)的外部设置有运泥螺旋(511),所述转鼓(5)的外部设置有运水螺旋(52),所述转鼓(5)的外壁开设有若干个出泥孔(53),所述运泥螺旋(511)与第一锥形部(11)的内部形状相适配,所述运水螺旋(52)与外壳(1)的内壁形状相适配,所述运水螺旋(52)与运泥螺旋(511)旋向相反。
