专利号: 2020100774953
申请人: 浙江理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

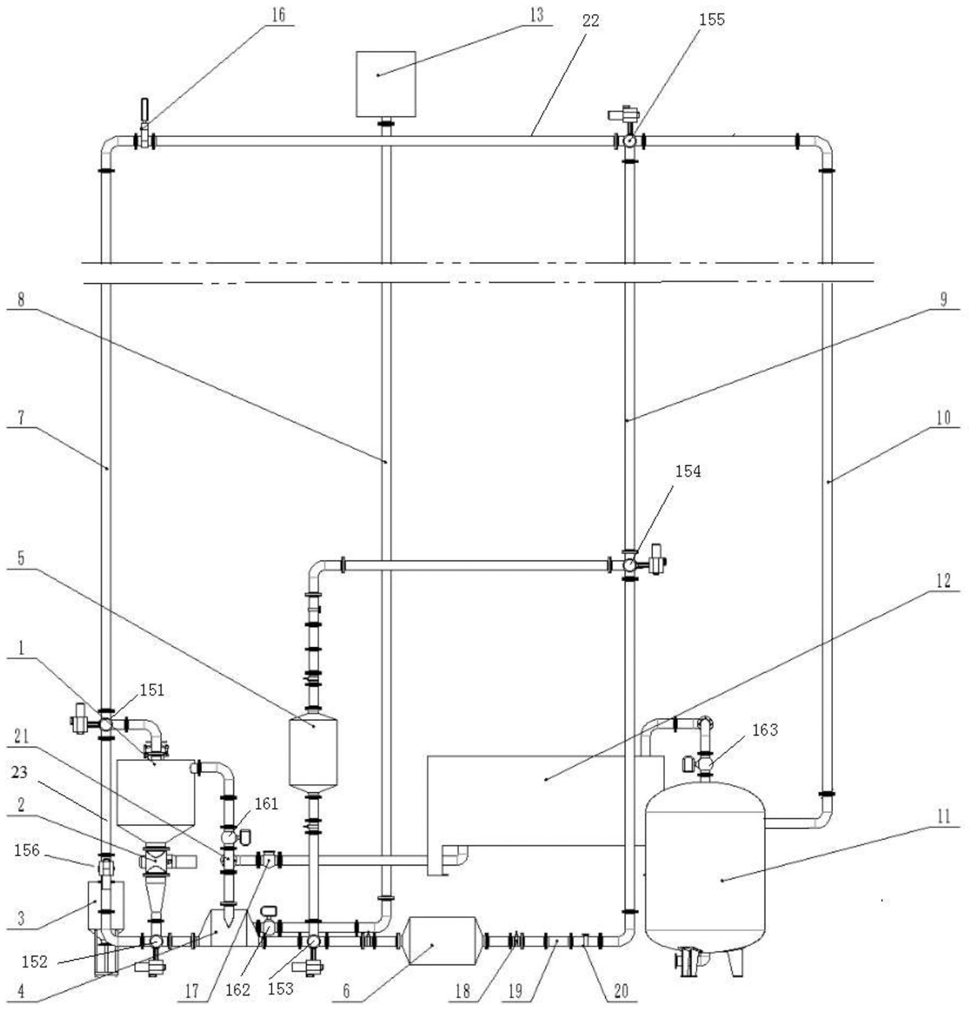

1.深海采矿陆上浆料提升实验平台,其特征在于:包括料仓(1),料仓(1)的底部设有落料机(2);

下行输送管(7)、下连接管(23)依靠三通阀Ⅰ(151)相连,料仓(1)通过三通阀Ⅰ(151)以旁路形式与下行输送管(7)相连通,下连接管(23)与落料机(2)的出口通过三通阀Ⅱ(152)汇总后与水包(4)相连;

水箱(12)通过给水水管(21)分别与料仓(1)的进水口和水包(4)的进水口相连接;

水包(4)通过三通阀Ⅲ(153)后分成两路,此两路分别与立式离心泵(5)及卧式离心泵(6)的进口相连通,立式离心泵(5)及卧式离心泵(6)的出口通过三通阀Ⅳ(154)汇总后与上行输送管(9)相连通;

位于高处的稳压水箱(13)通过稳压水管(8)与水包(4)相连;在稳压水管(8)和水包(4)之间设置球阀II(162);

上行输送管(9)的顶端与背压水管(10)的顶端通过三通阀Ⅴ(155)汇总后与顶部连管(22)的一端相连,下行输送管(7)的顶端与顶部连管(22)的另一端相连,在顶部连管(22)上设有排气阀(16),背压水管(10)的底端与背压补偿器(11)相连;

背压补偿器(11)与水箱(12)相连。

2.根据权利要求1所述的深海采矿陆上浆料提升实验平台,其特征在于:下连接管(23)通过三通Ⅵ(156)后分成两路,一路与测量装置(3)相连,另一路与落料机(2)的出口通过三通阀Ⅱ(152)汇总后与水包(4)相连。

3.根据权利要求2所述的深海采矿陆上浆料提升实验平台,其特征在于:在料仓(1)的进水口前设置有球阀I(161),给水水管(21)通过球阀I(161)与料仓(1)的进水口相连。

4.根据权利要求3所述的深海采矿陆上浆料提升实验平台,其特征在于:在给水水管(21)上设有单向阀(17)。

5.根据权利要求1~4任一所述的深海采矿陆上浆料提升实验平台,其特征在于:从卧式离心泵(6)的出口至三通阀Ⅳ(154)的管路上分别设有压力传感器(18)、有机玻璃可视段(19)和流量计(20);

从立式离心泵(5)的出口至三通阀Ⅳ(154)的管路上也分别设有压力传感器(18)、有机玻璃可视段(19)和流量计(20)。

6.根据权利要求5所述的深海采矿陆上浆料提升实验平台,其特征在于:在立式离心泵(5)及卧式离心泵(6)各自的进口前端分别设有用于动态测量各自进口压力变化的压力传感器。

7.根据权利要求5所述的深海采矿陆上浆料提升实验平台,其特征在于:背压补偿器(11)通过带有球阀III(163)的管道与水箱(12)相连。

8.根据权利要求5所述所述的深海采矿陆上浆料提升实验平台,其特征在于:立式离心泵(5)及卧式离心泵(6)的内置电机转轴上均装有扭矩仪;水箱(12)、稳压水箱(13)、称量装置(3)均带有液位计。

9.利用如权利要求1~8任一所述深海采矿陆上浆料提升实验平台进行的实验,其特征在于:对立式离心泵(5)/卧式离心泵(6)进行循环工况/背压工况的浆料提升实验。
