1.一种锂空气电池超疏水固态电解质，其特征在于，所述锂空气电池超疏水固态电解质由超疏水材料和固态电解质组成，超疏水材料喷涂在固态电解质表面；所述超疏水材料，是将纳米氧化钴、三氟乙基磺酸、PVA水溶液混合，加入庚烷作为溶剂进行加热搅拌溶解，得到超疏水预处理溶液，喷涂在固态电解质表面得到。

2.如权利要求1所述的一种锂空气电池超疏水固态电解质，其特征在于，所述固态电解质的材料是由聚合物基体、锂盐和离子导电无机材料构成，所述聚合物基体为聚丙烯酰胺，所述锂盐为双丙二酸硼酸锂衍生物(LiBMB-R)，所述离子导电无机材料为Li6.5La3Zr1.5Ta0.5O12；将聚合物基体、锂盐和离子导电无机材料混合后，加入丙酮作为溶剂真空搅拌，再倒入模具加热后真空干燥，得到固态电解质。

3.如权利要求1所述的一种锂空气电池超疏水固态电解质的制备方法，其特征在于，具体步骤如下：(1)将纳米氧化钴、三氟乙基磺酸和PVA水溶液进行混合后，加入庚烷作为溶剂在40～

60℃下搅拌3h，得到超疏水预处理溶液；

(2)将聚合物基体、锂盐和离子导电材料混合后加入丙酮作为溶剂真空搅拌，真空度为-0.1MPa，得到浆料后倒入模具加热并真空干燥，得到固态电解质；

(3)将步骤(1)得到的超疏水预处理溶液在常温下喷涂到步骤(2)得到的固态电解质表面，成膜后于40～50℃下干燥，得到超疏水固态电解质。

4.如权利要求1所述的一种锂空气电池超疏水固态电解质的制备方法，其特征在于，步骤(1)中，PVA水溶液质量分数为5％。

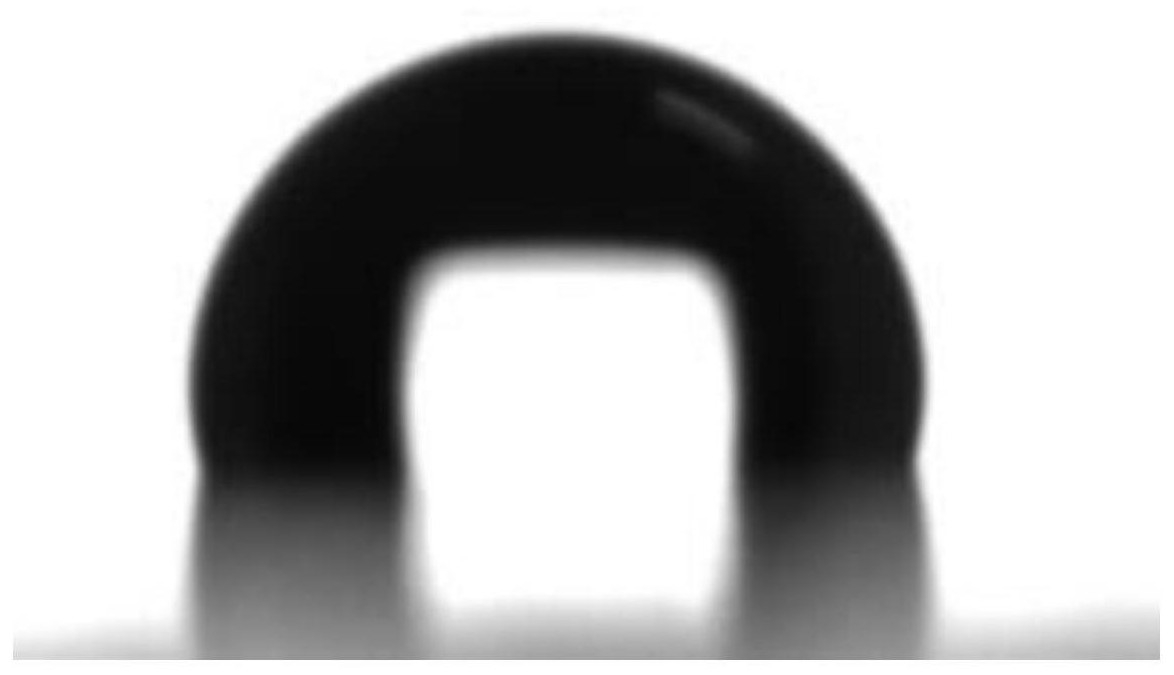

5.如权利要求1所述的一种锂空气电池超疏水固态电解质的制备方法，其特征在于，步骤(1)中，纳米氧化钴、三氟乙基磺酸、PVA水溶液和庚烷之间的重量配比为1：3～5：7～9：8～10。

6.如权利要求1所述的一种锂空气电池超疏水固态电解质的制备方法，其特征在于，步骤(2)中，按质量分数计，聚合物基体的含量为70％～80％，锂盐的含量为10％～20％，离子导电无机材料的含量为10％～20％。

7.如权利要求1所述的一种锂空气电池超疏水固态电解质的制备方法，其特征在于，步骤(2)中，得到的浆料在80℃下加热至溶剂完全蒸发，在90～100℃下真空干燥3h。

8.如权利要求1所述的一种锂空气电池超疏水固态电解质的制备方法，其特征在于，步骤(3)中喷涂后膜的厚度为100～200nm。
