专利号: 2020100788602
申请人: 徐彬
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-07-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

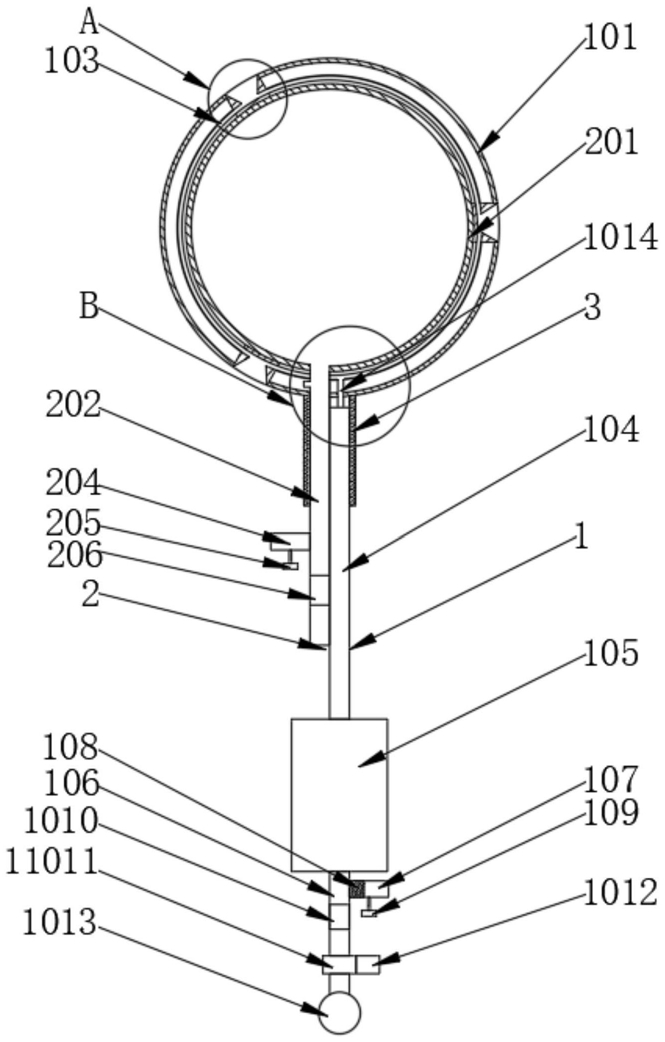

1.宫腔压迫负压止血膨胀球囊,其特征在于,包括:

引流组件,所述引流组件包括第一球囊、引流块、第一引流导管、第二引流导管、引流袋、第三引流导管、进气管、过滤网、第一阀门、第一单向阀、连接头、第二单向阀、气囊和连接管;

其中,所述引流块安装于所述第一球囊的内部,所述引流块的顶部开设有引流孔,所述引流块的侧面开设有通孔,所述第一引流导管贯通连接所述引流块的一侧,所述连接管的一端连通于所述第一引流导管的一侧,所述连接管的另一端与所述第二引流导管的一端连通,所述第二引流导管的另一端连通所述引流袋的顶部,所述第三引流导管的一端连通所述引流袋的底部,所述第三引流导管的另一端自上而下依次贯通连接所述第一单向阀和所述连接头,且与所述气囊连通,所述连接头的一侧连通有所述第二单向阀,所述第一单向阀与所述引流袋之间安装有进气管,所述过滤网安装于所述进气管的内部,所述第一阀门安装于所述进气管的一侧;

止血组件,所述止血组件包括第二球囊、注液管、分流管、排液管、第二阀门和第三单向阀;

其中,所述第二球囊安装于所述第一球囊的内部,所述注液管的一端连通与所述第一球囊的一侧,所述注液管的另一端自上而下依次贯通连接所述第一球囊和所述第三单向阀,所述分流管和所述排液管自上而下依次连通于所述注液管的一侧,所述第二阀门安装于所述排液管的一侧;

所述第一球囊的一侧安装有防护套管,所述第二引流导管、所述连接管和所述注液管安装于所述防护套管的内部。

2.根据权利要求1所述的宫腔压迫负压止血膨胀球囊,其特征在于:所述引流块安装于所述第一球囊的内壁与所述第二球囊的外壁之间,所述引流块的顶部贯通连接所述第一球囊,所述引流块的底部安装于所述第二球囊的外壁表面,所述引流块均匀分布于所述第一球囊的内壁与所述第二球囊的外壁之间,所述引流孔与所述通孔连通,所述引流孔的剖面形状为倒圆锥形,所述引流块的顶部与底部分别设置有第一圆弧部和第二圆弧部,且分别与所述第一球囊的外表面和所述第二球囊的外表面相适配。

3.根据权利要求1所述的宫腔压迫负压止血膨胀球囊,其特征在于:所述分流管位于所述第一球囊的内壁与所述第二球囊的外壁之间。

4.根据权利要求1所述的宫腔压迫负压止血膨胀球囊,其特征在于:所述第一单向阀的内部介质流动方向为从上往下,所述第二单向阀的内部介质流动方向为从左往右,所述第三单向阀的内部介质流动方向为从下往上。

5.根据权利要求1所述的宫腔压迫负压止血膨胀球囊,其特征在于:所述连接头的内部为中空结构。

6.根据权利要求1所述的宫腔压迫负压止血膨胀球囊,其特征在于:所述防护套管的内部设置有钢丝网,所述防护套管的一端与所述第一球囊的一侧连接将所述连接管与所述第二引流导管和所述注液管包裹在内部,所述防护套管的另一端延伸至患者的体外。
