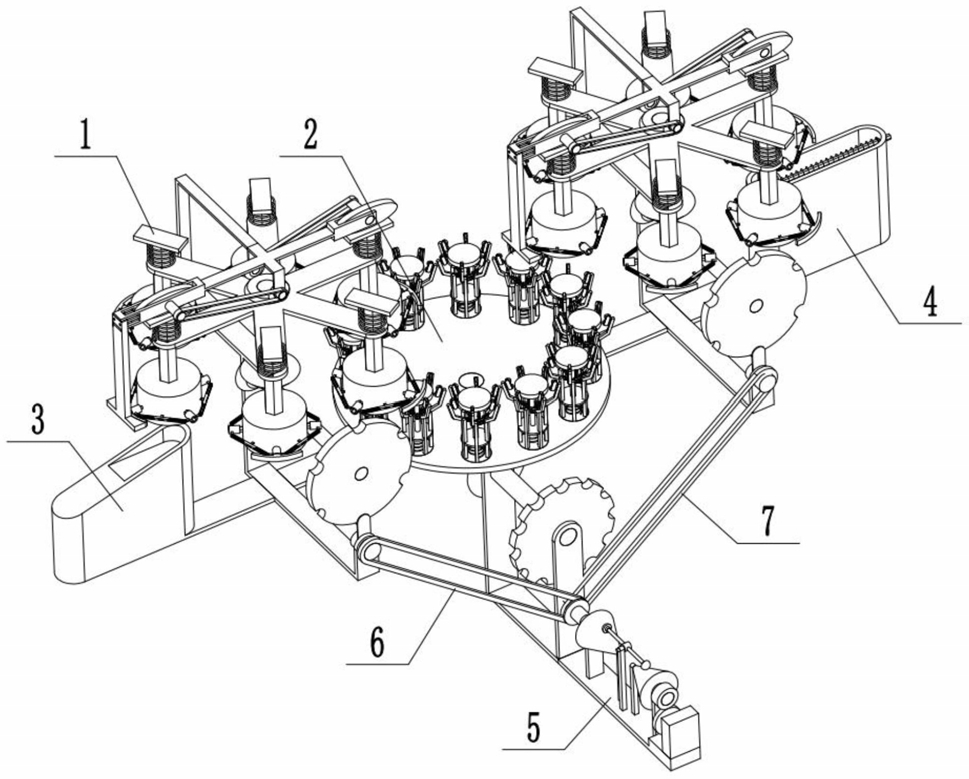

1.一种运输中的搬运设备，包括搬运组合体（1）、中端运载组合体（2）、卸载组合体（3）、承载组合体（4）、调节组合体（5）、皮带一（6）、皮带二（7），其特征在于：所述搬运组合体（1）与中端运载组合体（2）相连接，搬运组合体（1）设置有两个，卸载组合体（3）与搬运组合体（1）相连接，承载组合体（4）与搬运组合体（1）相连接，调节组合体（5）与中端运载组合体（2）相连接，皮带一（6）、皮带二（7）相连接在搬运组合体（1）、中端运载组合体（2）之间；

所述搬运组合体（1）包括支架杆一（1‑1）、拨杆一（1‑2）、拨盘一（1‑3）、中端转轴一（1‑

4）、锥齿一（1‑5）、锥齿二（1‑6）、中端转轴二（1‑7）、支架杆二（1‑8）、锥齿三（1‑9）、锥齿四（1‑10）、锥齿五（1‑11）、连接皮带一（1‑12）、连接皮带二（1‑13）、惰轮一（1‑14）、惰轮二（1‑

15）、支架杆三（1‑16）、按动套管（1‑17）、按动推簧（1‑18）、支架杆四（1‑19）、被动推杆（1‑

20）、弧形转杆（1‑21）、内端推簧一（1‑22）、外端凸台（1‑23）、铰接驱动杆一（1‑24）、连接套管（1‑25）、中端卡杆（1‑26）、中端卡杆推簧（1‑27）、辊子一（1‑28）、铰接驱动杆二（1‑29），拨杆一（1‑2）与支架杆一（1‑1）转动连接，拨盘一（1‑3）与中端转轴一（1‑4）固定连接，中端转轴一（1‑4）与支架杆一（1‑1）转动连接，中端转轴一（1‑4）与锥齿一（1‑5）固定连接，锥齿一（1‑5）与锥齿二（1‑6）啮合传动，锥齿二（1‑6）与中端转轴二（1‑7）固定连接，中端转轴二（1‑

7）与支架杆一（1‑1）转动连接，支架杆二（1‑8）与支架杆一（1‑1）固定连接，锥齿三（1‑9）与中端转轴二（1‑7）固定连接，锥齿四（1‑10）、锥齿五（1‑11）与锥齿三（1‑9）啮合传动，惰轮一（1‑14）、惰轮二（1‑15）与支架杆三（1‑16）转动连接，连接皮带一（1‑12）连接在惰轮一（1‑

14）、锥齿四（1‑10）之间，连接皮带二（1‑13）连接在锥齿五（1‑11）、惰轮二（1‑15）之间，支架杆三（1‑16）与支架杆二（1‑8）固定连接，按动套管（1‑17）与支架杆四（1‑19）滑动连接，按动推簧（1‑18）与按动套管（1‑17）套接连接，并且设置在按动套管（1‑17）与支架杆四（1‑19）之间，被动推杆（1‑20）与支架杆三（1‑16）固定连接，弧形转杆（1‑21）与外端凸台（1‑23）滑动连接，内端推簧一（1‑22）设置在弧形转杆（1‑21）与外端凸台（1‑23）之间，外端凸台（1‑23）与按动套管（1‑17）固定连接，铰接驱动杆一（1‑24）与按动套管（1‑17）铰接连接，铰接驱动杆一（1‑24）与连接套管（1‑25）铰接连接，连接套管（1‑25）与中端卡杆（1‑26）固定连接，中端卡杆（1‑26）与按动套管（1‑17）滑动连接，辊子一（1‑28）与中端卡杆（1‑26）相连接，中端卡杆推簧（1‑27）与中端卡杆（1‑26）套接连接，铰接驱动杆二（1‑29）与连接套管（1‑25）、弧形转杆（1‑21）铰接连接；

所述中端运载组合体（2）包括中端支架一（2‑1）、中端支架二（2‑2）、拨杆二（2‑3）、拨盘二（2‑4）、中端转盘（2‑5）、连接带轮（2‑6）、拨盘转轴（2‑8）、中端传动锥齿一（2‑9）、中端传动锥齿二（2‑10）、中端框（2‑11）、外端矩形杆（2‑12）、内端滑杆（2‑13）、内端弹簧（2‑14）、铰接连接杆（2‑15）、弧形摆杆（2‑16）、上端滑子（2‑17）、上端辊子（2‑18）、上端承载板（2‑19）、上侧内端滑柱（2‑20）、上侧内端推簧（2‑21），中端支架二（2‑2）与中端支架一（2‑1）固定连接，拨杆二（2‑3）与中端支架一（2‑1）转动连接，拨盘二（2‑4）与拨盘转轴（2‑8）固定连接，拨盘转轴（2‑8）与中端支架一（2‑1）转动连接，中端传动锥齿一（2‑9）与拨盘转轴（2‑8）固定连接，中端传动锥齿二（2‑10）与中端传动锥齿一（2‑9）啮合传动，中端传动锥齿二（2‑10）与中端转盘（2‑5）固定连接，中端转盘（2‑5）与中端支架二（2‑2）转动连接，连接带轮（2‑6）与拨杆二（2‑3）固定连接，中端框（2‑11）与中端转盘（2‑5）固定连接，外端矩形杆（2‑12）与中端框（2‑11）固定连接，内端滑杆（2‑13）与外端矩形杆（2‑12）滑动连接，内端弹簧（2‑14）设置在内端滑杆（2‑13）与中端框（2‑11）之间，上端承载板（2‑19）与内端滑杆（2‑13）滑动连接，铰接连接杆（2‑15）与内端滑杆（2‑13）、弧形摆杆（2‑16）铰接连接，上侧内端滑柱（2‑20）与弧形摆杆（2‑16）固定连接，上端滑子（2‑17）与上侧内端滑柱（2‑20）滑动连接，上侧内端推簧（2‑21）与上侧内端滑柱（2‑20）套接连接，并且设置在上端滑子（2‑17）与上侧内端滑柱（2‑20）之间，上端辊子（2‑18）与上端滑子（2‑17）转动连接，中端支架二（2‑2）与支架杆一（1‑1）固定连接，皮带一（6）、皮带二（7）与连接带轮（2‑6）相连接，皮带一（6）、皮带二（7）与拨杆一（1‑2）相连接；

所述卸载组合体（3）包括卸载外板（3‑1）、储物槽（3‑2），储物槽（3‑2）设置在卸载外板（3‑1）上，卸载外板（3‑1）与支架杆一（1‑1）固定连接；

所述承载组合体（4）包括承载外框（4‑1）、弧形推杆（4‑2）、内端推簧（4‑3），弧形推杆（4‑2）与承载外框（4‑1）滑动连接，内端推簧（4‑3）设置在弧形推杆（4‑2）与承载外框（4‑1）之间，承载外框（4‑1）与支架杆一（1‑1）固定连接；

所述调节组合体（5）包括调节底板（5‑1）、支架一（5‑2）、支架二（5‑3）、支架三（5‑4）、支架四（5‑5）、输入电机（5‑6）、输入直齿（5‑7）、传动直齿（5‑8）、传动锥形辊子一（5‑9）、半球形辊子一（5‑10）、连接转轴（5‑11）、转动套管（5‑12）、半球形辊子二（5‑13）、传动锥形辊子二（5‑14），支架一（5‑2）、支架二（5‑3）、支架三（5‑4）、支架四（5‑5）与调节底板（5‑1）固定连接，输入电机（5‑6）与调节底板（5‑1）固定连接，输入直齿（5‑7）与输入电机（5‑6）固定连接，输入直齿（5‑7）与传动直齿（5‑8）啮合传动，传动直齿（5‑8）与传动锥形辊子一（5‑9）固定连接，传动锥形辊子一（5‑9）与支架四（5‑5）转动连接，半球形辊子一（5‑10）与传动锥形辊子一（5‑9）配合连接，半球形辊子一（5‑10）与连接转轴（5‑11）固定连接，通过半球形辊子一（5‑10）、连接转轴（5‑11）、半球形辊子二（5‑13）的传动，带动着传动锥形辊子二（5‑14）转动，传动锥形辊子二（5‑14）与支架一（5‑2）转动连接，转动套管（5‑12）与支架三（5‑4）转动连接，转动套管（5‑12）与连接转轴（5‑11）配合连接，调节底板（5‑1）与中端支架一（2‑1）固定连接，传动锥形辊子二（5‑14）与拨杆二（2‑3）固定连接。
