专利号: 2020100817380
申请人: 姚长水
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

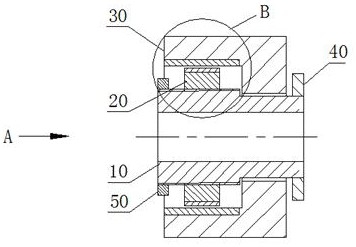

1.一种可实现分离不接触的单向离合器,其特征在于,包括,

内圈(10),所述内圈(10)外表面设置有螺纹;

旋转锁紧部(20),螺接在所述内圈(10)上;所述旋转锁紧部(20)的外表面设置有若干磁铁(21);

第一定位部(40),设置在所述内圈(10)上;

第二定位部(50),设置在所述内圈(10)上,所述旋转锁紧部(20)设置与所述第一定位部(40)与第二定位部(50)之间;

外圈(30),套接在所述内圈(10)外表面;所述外圈(30)的轴向中心设置有阶梯孔,所述阶梯孔包括直径较小的第一安装孔(31)和直径较大的第二安装孔(32),所述第一安装孔(31)套接在所述内圈(10)外表面并与所述内圈(10)形成环状间隙;所述第二安装孔(32)与所述旋转锁紧部(20)形成环状间隙;所述第二安装孔(32)内表面设置有若干与所述磁铁(21)匹配的外圈磁铁(33)。

2.根据权利要求1所述的可实现分离不接触的单向离合器,其特征在于,

所述内圈(10)的外表面设置有阶梯形圆柱,阶梯形圆柱包括直径较小的第一圆柱部(12)和直径较大的第二圆柱部(13),所述第二圆柱部(13)的外表面设置有螺纹;

所述第一定位部(40)设置在所述第一圆柱部(12)向外延伸的一端;

所述第二定位部(50)设置在所述第二圆柱部(13)向外延伸的一端;

所述旋转锁紧部(20)螺接在所述第二圆柱部(13)外表面;所述第一安装孔(31)套接在所述第一圆柱部(12)上并与所述第一圆柱部(12)形成环状间隙;所述第一安装孔(31)的直径小于所述第二圆柱部(13)和第一定位部(40)的外径,并且所述第一圆柱部(12)的长度大于所述第一安装孔(31)的深度。

3.根据权利要求1或2所述的可实现分离不接触的单向离合器,其特征在于,所述外圈(30)与所述第一定位部(40)相对的两平面中至少择其一的为粗糙面。

4.根据权利要求1或2所述的可实现分离不接触的单向离合器,其特征在于,磁铁(21)和外圈磁铁(33)为条形磁铁,并且磁铁(21)和外圈磁铁(33)的长度方向与旋转锁紧部(20)的中心轴平行。

5.根据权利要求1或2所述的可实现分离不接触的单向离合器,其特征在于,磁铁(21)沿所述旋转锁紧部(20)的外表面周向均匀分布;所述外圈磁铁(33)沿所述第二安装孔(32)内表面周向均匀分布。

6.根据权利要求1或2所述的可实现分离不接触的单向离合器,其特征在于,所述内圈(10)的轴向中心设置有内孔(11),所述内孔(11)开有内键槽。

7.根据权利要求1或2所述的可实现分离不接触的单向离合器,其特征在于,所述外圈(30)的外表面开设有外键槽。
