1.测定热再生沥青混合料旧矿料迁移程度的方法,其特征在于,将新集料、RAP、新沥青、再生剂混合拌制热再生沥青混合料;取制备的热再生沥青混合料与普通沥青混合料称取质量分别记为m1A和m1B;两者分别经孔筛筛分,分别测定通过孔筛的热再生沥青混合料与普通沥青混合料的质量记为m2A和m2B;所述孔筛的孔径大于等于RAP的粒径,并小于新集料的粒径;
热再生沥青混合料的迁移程度以λ表示,无量纲,按照以下公式计算:式中:
λ——热再生沥青混合料旧矿料的迁移程度,无量纲;
m2A——通过筛孔的热再生沥青混合料的质量,kg;
m2B——通过筛孔的普通沥青混合料的质量,kg;
Pb——热再生混合料的新旧沥青总含量,%;
Pob——RAP中的沥青含量,%;
n——RAP掺加比例,无量纲;
m1A——热再生沥青混合料的总质量,kg;
m1B——普通沥青混合料的总质量,kg。
2.根据权利要求1所述测定热再生沥青混合料旧矿料迁移程度的方法,其特征在于,所述普通沥青混合料是由相同规格与级配的新矿料和沥青代替热再生沥青混合料制备中的RAP,再加入新沥青、新集料拌制而成。
3.根据权利要求1所述测定热再生沥青混合料旧矿料迁移程度的方法,其特征在于,所述热再生沥青混合料与普通沥青混合料的筛分参数为:加热温度为70℃,筛分时间为5min,转速为30r/min。
4.测定热再生沥青混合料旧矿料迁移程度的装置,其特征在于,包括控制系统、加热与保温装置和筛分装置组成;所述加热与保温装置用于对筛分装置加热和保温,所述的控制系统用于加热与保温装置和筛分装置的控制及数据的采集与处理。

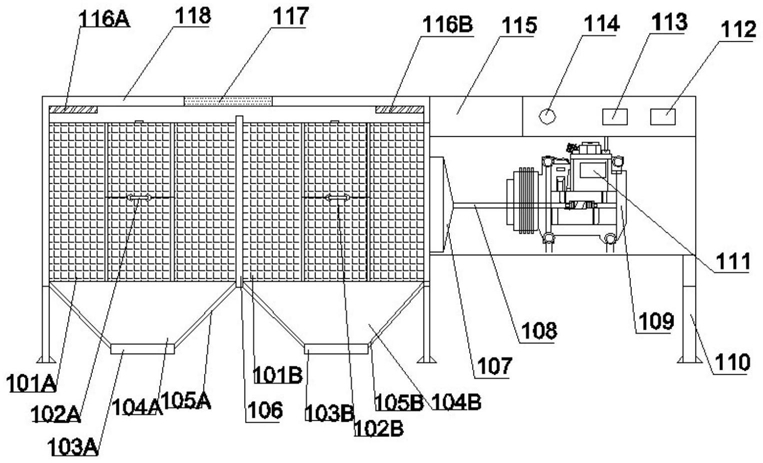

5.根据权利要求4所述测定热再生沥青混合料旧矿料迁移程度的装置,其特征在于,所述的筛分装置包括旋转筒筛(101A)及(101B)、电动机(109)、变频器(111)、传动杆(108)、筛下物出料口(104A)及(104B),对混合料进行筛分,分离出不同粒径的矿料。
6.根据权利要求4所述测定热再生沥青混合料旧矿料迁移程度的装置,其特征在于,所述的控制系统由总电源(114)、数据处理与控制单元(115)、加热控制模块(112)和筛分控制单元(113)组成;所述的总电源(114)对整个装置进行供电并控制;所述的数据处理与控制单元(115)能够接收和显示采集的信息,并进行数据处理与控制;所述的加热控制模块(112)与加热与保温装置连接,控制混合料的加热温度;所述的筛分控制单元(113)与筛分装置连接,控制筛分装置的启动与关闭、转速。
7.根据权利要求4所述测定热再生沥青混合料旧矿料迁移程度的装置,其特征在于,所述数据处理与控制单元(115)与红外测温仪(116A)及(116B)、质量测试仪(103A)及(103B)连接;红外测温仪(116A)及(116B)用于测定试验中混合料的温度;质量测试仪(103A)及(103B)用于测定通过筛孔的混合料质量;红外测温仪(116A)及(116B)、质量测试仪(103A)及(103B)为数据处理与控制单元(115)提供温度数据和质量数据。
8.使用权利要求4~7任一项所述装置测定热再生沥青混合料旧矿料迁移程度的方法,其特征在于,步骤如下:打开总电源(114),称得热再生沥青混合料质量m1A和普通沥青混合料m1B,将热再生沥青混合料与普通沥青混合料分别倒入(101A)、(101B)两旋转筒筛中,此时观察数据处理与控制单元(115)显示的实时温度和部分通过筛孔的混合料的质量;开启加热控制模块(112),观察实时温度是否达到70℃,当温度达到70℃时,开启筛分控制单元(113),将筛分转速和时间设定在30r/min,5min,进行筛分;筛分结束后记录数据处理与控制单元(115)上显示的通过旋转筒筛(101A)和(101B)的混合料质量m2A,m2B,根据公式计算出热再生沥青混合料旧矿料迁移程度λ;
热再生沥青混合料的迁移程度以λ表示,无量纲,按照以下公式计算:式中:
λ——热再生沥青混合料旧矿料的迁移程度,无量纲;
m2A——通过筛孔的热再生沥青混合料的质量,kg;
m2B——通过筛孔的普通沥青混合料的质量,kg;
Pb——热再生混合料的新旧沥青总含量,%;
Pob——RAP中的沥青含量,%;
n——RAP掺加比例,无量纲;
m1A——热再生沥青混合料的总质量,kg;
m1B——普通沥青混合料的总质量,kg。
9.根据权利要求8所述测定热再生沥青混合料旧矿料迁移程度的方法,其特征在于,所述热再生沥青混合料的制备方法为:(1)试验准备
①所用旋转筒筛101A及101B为4.75mm的方孔筛;
②按需称取已烘干的粒径>4.75mm的新集料,然后加热至拌和温度以上15℃备用;
③根据热再生混合料的新旧沥青总含量Pb计算需要的新沥青,取新沥青、再生剂,加热至规定的沥青混合料拌和温度;
④称取粒径≤4.75mm的RAP,RAP的沥青含量为Pob,掺配比例为n,将RAP加热至110℃;
(2)热再生沥青混合料的制备
S1将沥青混合料拌和机提前预热至拌和温度以上10℃;
S2将加热的新集料置于拌和机中,混合;然后加入需要数量的RAP、新沥青,开动拌和机一边搅拌一边使拌和叶片插入混合料中拌和至均匀为止;
S3将拌和均匀的热再生沥青混合料倒入塑料托盘中,均匀摊开,冷却至室温。
10.根据权利要求8所述测定热再生沥青混合料旧矿料迁移程度的方法,其特征在于,所述普通沥青混合料是由相同规格与级配的新矿料和沥青代替热再生沥青混合料制备中的RAP,再加入新沥青、新集料拌制而成。
