专利号: 2020100822603
申请人: 西南交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

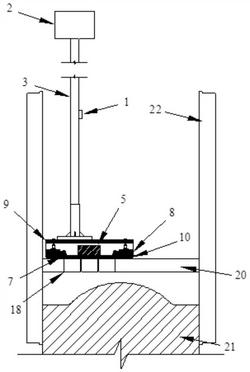

1.一种用于大跨度悬索桥大缆上测风仪器的调平装置,其特征在于,包括固定于检修道横梁(20)上的支承钢板(10),支承钢板(10)上方设有用于固定测风仪器(2)支承杆件(3)的平台面板(9),所述支承杆件(3)上设有双轴倾角传感器(1);支承钢板(10)和平台面板(9)之间设有控制器(5)和三个结构相同的调平部件,所述调平部件包括可编程逻辑控制器(6)、伺服电机(7)和伺服电机减速机(8);控制器(5)接收双轴倾角传感器(1)发送的倾角数据,并根据当前测风仪器(2)的倾斜情况计算出各个伺服电机(7)需要调整的幅度,并将调整指令发送给对应的可编程逻辑控制器(6);可编程逻辑控制器(6)根据指令开启伺服电机(7);伺服电机减速机(8)的输出端竖直的设置有滚珠丝杠(11),与滚珠丝杠(11)配套的丝母(19)通过下部套筒(12)固定连接于平台面板(9)底部,丝母(19)随滚珠丝杠(11)的转动而上下移动,同时带动平台面板(9)升降调平。

2.根据权利要求1所述的用于大跨度悬索桥大缆上测风仪器的调平装置,其特征在于,所述调平部件还包括人工调节系统,人工调节系统包括上部套筒(13)、调节螺栓(14)、弹簧(15)和水准泡(16);上部套筒(13)通过球形铰结构连接于下部套筒(12)顶部,调节螺栓(14)由上而下依次穿过平台面板(9)和弹簧(15)后,插入上部套筒(13)内;水准泡(16)设置于平台面板(9)上表面。

3.根据权利要求1所述的用于大跨度悬索桥大缆上测风仪器的调平装置,其特征在于,所述伺服电机(7)和伺服电机减速机(8)通过卡槽(17)固定于支承钢板(10)上。

4.根据权利要求1所述的用于大跨度悬索桥大缆上测风仪器的调平装置,其特征在于,所述支承钢板(10)通过U型卡箍(18)固定于检修道横梁(20)上。

5.根据权利要求1所述的用于大跨度悬索桥大缆上测风仪器的调平装置,其特征在于,所述平台面板(9)为开口向下的中空矩形槽。
