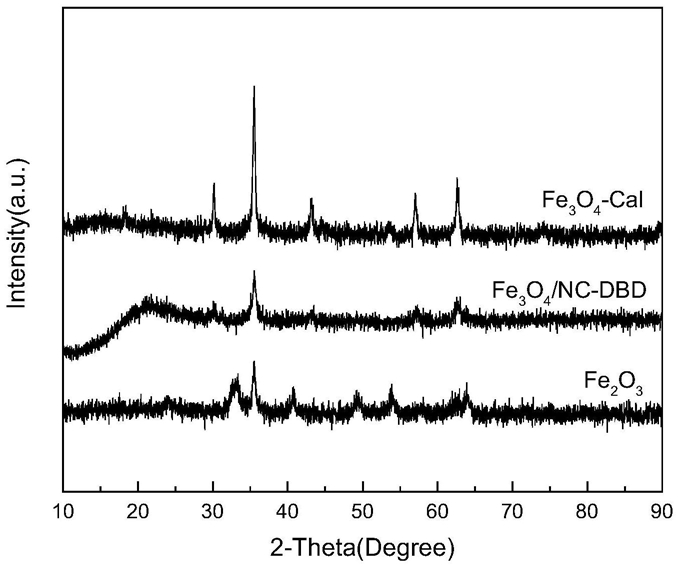

1.一种通过冷等离子体制备四氧化三铁/氮掺杂碳磁性纳米复合材料的方法，其特征在于，包括以下步骤：取包含纳米三氧化二铁的原料置入石英样品仓，往样品仓中滴加含氮环状化合物溶剂润湿原料，然后将样品仓置于冷等离子体发生装置的上下两个电极之间，然后调节电压和电流大小进行气体放电以在样品仓内产生等离子体，并对样品进行等离子体处理；处理完毕，清洗、磁选即得四氧化三铁/氮掺杂碳磁性纳米复合材料；所述含氮环状化合物溶剂为吡啶和/或吡咯。

2.根据权利要求1所述的一种通过冷等离子体制备四氧化三铁/氮掺杂碳磁性纳米复合材料的方法，其特征在于，在每一次等离子体处理前，在样品仓中滴加含氮环状化合物溶剂，使原料润湿，搅拌均匀后均匀平铺在样品仓底部，然后进行等离子体处理，如此重复处理若干次。

3.根据权利要求1所述的一种通过冷等离子体制备四氧化三铁/氮掺杂碳磁性纳米复合材料的方法，其特征在于，等离子体处理过程在常压下进行。

4.根据权利要求1所述的一种通过冷等离子体制备四氧化三铁/氮掺杂碳磁性纳米复合材料的方法，其特征在于，所述气体放电的形式为空气气氛的介质阻挡放电。

5.根据权利要求4所述的一种通过冷等离子体制备四氧化三铁/氮掺杂碳磁性纳米复合材料的方法，其特征在于，所述放电电压为50～360V，放电时间为1～60min，放电电流为

0.5～4A。

6.权利要求1～5任一项所述的方法制备得到的四氧化三铁/氮掺杂碳磁性纳米复合材料在苯酚降解中的应用。
