专利号: 2020100831532
申请人: 方礼娥
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

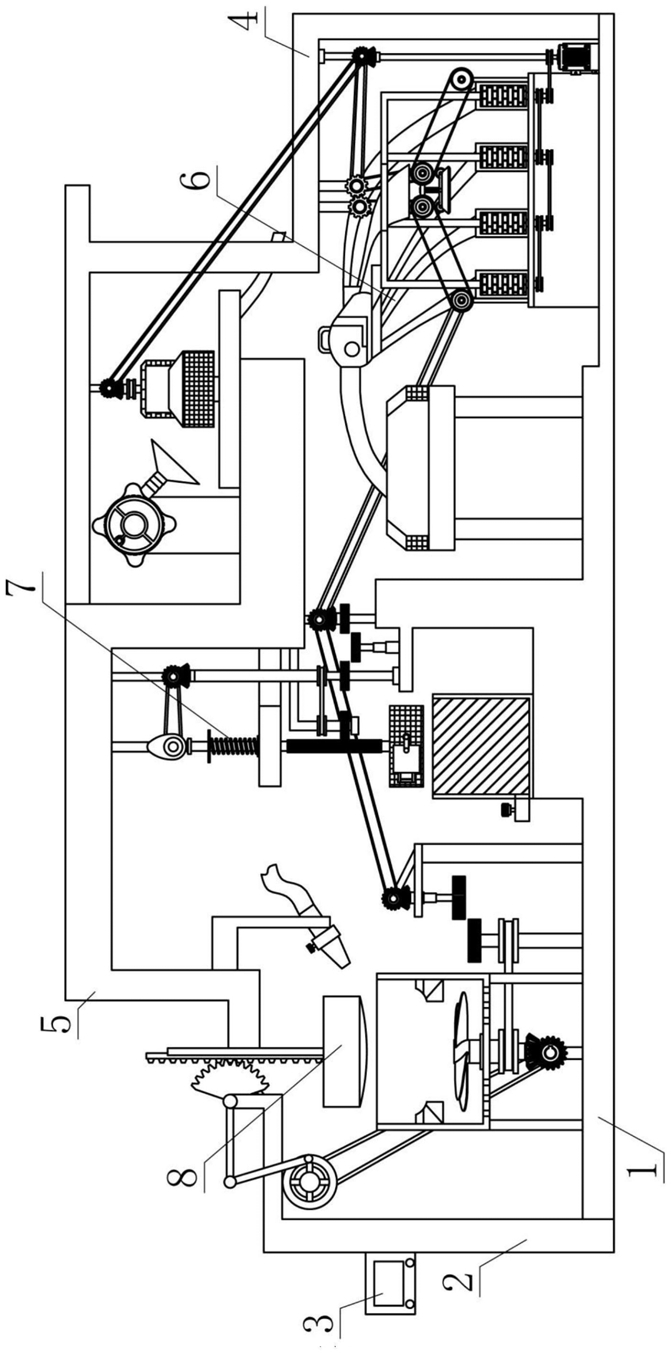

1.一种畜牧业山羊脱毛处理装置,包括固定底板,左侧板,操控屏和右侧架,其特征在于,还包括顶侧板,挠痒梳毛机构,沙土干盐分离机构和循环清洗机构;固定底板左端与左侧板相连接;固定底板顶端右侧与右侧架相连接;固定底板顶端右侧设置有挠痒梳毛机构,并且挠痒梳毛机构右端与右侧架相连接;固定底板顶端中部设置有沙土干盐分离机构,并且沙土干盐分离机构右侧与挠痒梳毛机构相连接,而且沙土干盐分离机构顶端右侧与右侧架相连接;固定底板顶端左侧与循环清洗机构相连接,并且循环清洗机构左端顶部与左侧板相连接,而且循环清洗机构右端中部与沙土干盐分离机构相连接;左侧板左端中上部设置有操控屏;右侧架左端顶部与顶侧板相连接,并且顶侧板右部与沙土干盐分离机构相连接,而且顶侧板左端与循环清洗机构相连接。

2.根据权利要求1所述的一种畜牧业山羊脱毛处理装置,其特征在于,挠痒梳毛机构包括电机,第一传动轮,第一锥齿轮,第二锥齿轮,第二传动轮,羊群途径架,第一梳毛机构,第三传动轮,第二梳毛机构,第四传动轮,第三梳毛机构,第五传动轮,第四梳毛机构,第六传动轮,第一传动齿轮,第二传动齿轮,第七传动轮,第八传动轮,第五梳毛机构,梳毛橡胶杈,保护缓冲装置,第九传动轮,第六梳毛机构,第十传动轮,抽风收毛盒,吐毛管,拦毛罐,连通台板,收集保护板和收毛管;电机顶端中部与第一传动轮进行转动连接;第一传动轮顶端中部与第一锥齿轮进行转动连接;第一传动轮左侧与第二传动轮进行传动连接;第一锥齿轮后端中部与第二锥齿轮进行啮合;第二锥齿轮左侧与第六传动轮进行传动连接;第二传动轮外表面顶端与羊群途径架相连接;第二传动轮顶端中部与第一梳毛机构进行转动连接;

第二传动轮左侧与第三传动轮进行传动连接;羊群途径架顶端左后侧与抽风收毛盒相连接;羊群途径架后端底部与连通台板相连接;第三传动轮顶端中部与第二梳毛机构进行转动连接;第三传动轮左侧与第四传动轮进行传动连接;第四传动轮顶端中部与第三梳毛机构进行转动连接;第四传动轮左侧与第五传动轮进行传动连接;第五传动轮顶端中部与第四梳毛机构进行转动连接;第六传动轮前端中部与第一传动齿轮进行转动连接;第六传动轮下方与第八传动轮进行传动连接;第一传动齿轮左端中部与第二传动齿轮进行啮合;第二传动齿轮后端中部与第七传动轮进行转动连接;第七传动轮下方与第九传动轮进行传动连接;第八传动轮前端中部与第五梳毛机构进行转动连接,并且第五梳毛机构后侧与羊群途径架相连接;第五梳毛机构外表面设置有梳毛橡胶杈;第五梳毛机构后端左侧与保护缓冲装置相连接;第九传动轮前端中部与第六梳毛机构进行转动连接,并且第六梳毛机构后端右侧与保护缓冲装置相连接;第六梳毛机构后端左侧与第十传动轮进行转动连接;抽风收毛盒左端中部与吐毛管相连接;吐毛管左下方与拦毛罐相连接;连通台板顶端左侧与收集保护板相连接;收集保护板后端内侧与收毛管相连接,并且收毛管顶端与抽风收毛盒相连接;拦毛罐底端与固定底板相连接;连通台板底端与固定底板相连接;电机底端与固定底板相连接;第二锥齿轮后端中部与右侧架相连接;第六传动轮后端中部与右侧架相连接;第七传动轮后端中部与右侧架相连接;第十传动轮左上方与沙土干盐分离机构相连接;第二锥齿轮左上方与沙土干盐分离机构相连接。

3.根据权利要求2所述的一种畜牧业山羊脱毛处理装置,其特征在于,沙土干盐分离机构包括第三锥齿轮,第四锥齿轮,第十一传动轮,离心脱水网篮,集水底槽板,出水管,热风机,第五锥齿轮,第六锥齿轮,第十二传动轮,凸轮,冲击桩,受力挤压板,第一缓冲回弹簧,第一连接环架,长齿轮,第一平齿轮,第十三传动轮,第十四传动轮,羊毛转筒,第二平齿轮,第三平齿轮,第一电动推杆,第四平齿轮,第七锥齿轮,第八锥齿轮,浸水罐和控制出水阀;

第三锥齿轮底端中部与第四锥齿轮进行啮合;第四锥齿轮底端中部与第十一传动轮进行转动连接;第十一传动轮底端中部与离心脱水网篮进行转动连接;离心脱水网篮底端中部设置有集水底槽板;;集水底槽板底端右侧与出水管相连接;离心脱水网篮左侧设置有热风机;热风机左侧设置有第五锥齿轮;第五锥齿轮底端中部与第六锥齿轮进行啮合;第五锥齿轮左侧与第十二传动轮进行传动连接;第六锥齿轮底端中部与第十四传动轮进行转动连接;第十二传动轮前端中部与凸轮进行转动连接;凸轮底端中部与冲击桩进行传动连接;冲击桩外表面中上部与受力挤压板相连接;冲击桩外表面下侧与第一缓冲回弹簧进行套接;

冲击桩底端通过轴承与长齿轮进行转动连接;第一缓冲回弹簧底端与第一连接环架相连接;长齿轮右端中下部与第一平齿轮进行啮合;长齿轮底端与与羊毛转筒相连接;第一平齿轮顶端中部与第十三传动轮进行转动连接;第十三传动轮右侧与第十四传动轮进行传动连接;第十四传动轮底端中部与第二平齿轮进行转动连接;羊毛转筒下方设置有浸水罐;第二平齿轮右侧设置有第三平齿轮;第三平齿轮底端中部与第一电动推杆进行转动连接;第一电动推杆右上方设置有第四平齿轮;第四平齿轮顶端中部与第七锥齿轮进行转动连接;第七锥齿轮后端中部与第八锥齿轮进行啮合;浸水罐左端底部设置有控制出水阀;浸水罐底端与固定底板相连接;第二平齿轮底端中部与固定底板相连接;第一电动推杆底端与固定底板相连接;第四平齿轮底端中部与固定底板相连接;第一连接环架右端与顶侧板相连接;

第十三传动轮顶端中部与顶侧板相连接;第八锥齿轮后端中部与顶侧板相连接;第十二传动轮后端中部与顶侧板相连接;第五锥齿轮后端中部与顶侧板相连接;热风机底端与顶侧板相连接;第三锥齿轮后端中部与右侧架相连接;集水底槽板底端左侧与顶侧板相连接;出水管外表面右侧与右侧架相连接;第三锥齿轮右下方与第二锥齿轮相连接;第八锥齿轮右侧与第十传动轮相连接;第八锥齿轮左侧与循环清洗机构相连接。

4.根据权利要求3所述的一种畜牧业山羊脱毛处理装置,其特征在于,循环清洗机构包括第一控制轮,第十五传动轮,第一传动杆,第二传动杆,扇齿轮,齿杆,右限位滑轨,停滞惯性块,清洗液添加管,第九锥齿轮,第十锥齿轮,第十六传动轮,旋涡扇叶,清洗舱,第十七传动轮,第五平齿轮,第六平齿轮,第二电动推杆,第十一锥齿轮,第二连接环架和第十二锥齿轮;第一控制轮后端中部与第十五传动轮进行转动连接;第十五传动轮前端右中部与第一传动杆进行传动连接;第十五传动轮右下方与第九锥齿轮进行传动连接;第一传动杆顶端与第二传动杆进行转动连接;第二传动杆右端与扇齿轮相连接;扇齿轮右端中部与齿杆进行啮合;齿杆外表面右侧与右限位滑轨进行滑动连接;齿杆底端与停滞惯性块进行焊接;并且停滞惯性块顶端中部内侧与右限位滑轨相连接;停滞惯性块右侧设置有清洗液添加管;

第九锥齿轮顶端中部与第十锥齿轮进行啮合;第十锥齿轮顶端中部与第十六传动轮进行转动连接;第十六传动轮顶端中部与旋涡扇叶进行转动连接;第十六传动轮右侧与第十七传动轮进行传动连接;旋涡扇叶外表面底端与清洗舱相连接;第十七传动轮顶端中部与第五平齿轮进行转动连接;第五平齿轮右上方设置有第六平齿轮;第六平齿轮顶端中部与第二电动推杆相连接;第二电动推杆顶端与第十一锥齿轮相连接;第二电动推杆外表面顶端与第二连接环架相连接;第十一锥齿轮后端中部与第十二锥齿轮进行啮合;第二连接环架底端右侧与固定底板相连接;第十七传动轮底端中部与固定底板相连接;第九锥齿轮后端中部与固定底板相连接;清洗舱底端与固定底板相连接;第十五传动轮后端中部与左侧板相连接;扇齿轮左端与左侧板相连接;右限位滑轨右端中部与顶侧板相连接;清洗液添加管上方与顶侧板相连接;第十二锥齿轮右上方与第八锥齿轮相连接。

5.根据权利要求4所述的一种畜牧业山羊脱毛处理装置,其特征在于,梳毛橡胶杈包括杈体,顶部分支条和侧部分支条;杈体顶端与顶部分支条相连接;杈体外表面与侧部分支条相连接;梳毛橡胶杈底端与第五梳毛机构相连接。

6.根据权利要求5所述的一种畜牧业山羊脱毛处理装置,其特征在于,保护缓冲装置包括左右固定条,簧内滑柱,第二缓冲回弹簧,连接横条,第一缓冲轮,第二缓冲轮和缓冲梯形板;左右固定条内中部与簧内滑柱进行滑动连接;簧内滑柱外表面与第二缓冲回弹簧进行套接;簧内滑柱底端与连接横条相连接;连接横条后端左侧与第一缓冲轮相连接;连接横条后端右侧与第二缓冲轮相连接;连接横条底端与缓冲梯形板相连接;左右固定条左端与第六梳毛机构相连接;左右固定条右端与第五梳毛机构相连接。

7.根据权利要求6所述的一种畜牧业山羊脱毛处理装置,其特征在于,羊毛转筒包括网式筒体,固定扣柱,固定弧板,连通门和门轴;网式筒体前端中右侧设置有固定扣柱;固定扣柱左端与固定弧板相连接;固定弧板后端左侧与连通门相连接;连通门左端与门轴相连接,并且门轴后端顶部和底部与网式筒体相连接;网式筒体顶端中部与长齿轮相连接。

8.根据权利要求7所述的一种畜牧业山羊脱毛处理装置,其特征在于,收毛管共设置有五根,分别位于第一梳毛机构,第二梳毛机构,第三梳毛机构和第四梳毛机构的后侧以及第五梳毛机构与第六梳毛机构的中部上方。

9.根据权利要求8所述的一种畜牧业山羊脱毛处理装置,其特征在于,清洗舱左端中部和右端中部均设置有一个弧形开口滑块。

10.根据权利要求9所述的一种畜牧业山羊脱毛处理装置,其特征在于,清洗舱底端设置有通孔。
